پین موازی سنگین اتلاس کوپو RD18U در ایران

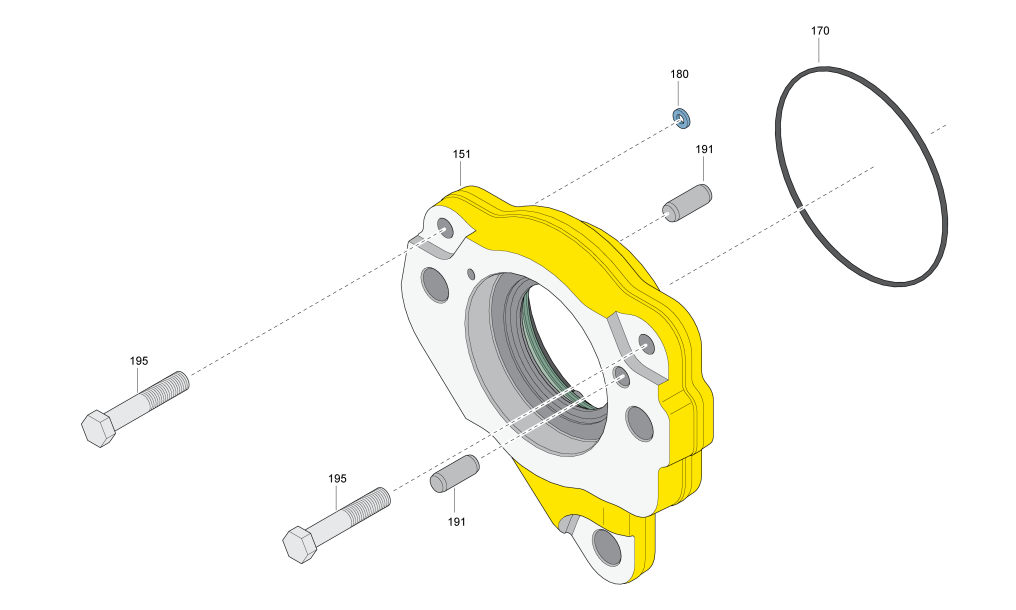

عملیات معدن‌کاوی مس ایران — سارچشمه در استان کرمان، یکی از بزرگ‌ترین ذخایر مس پورفیری جهان، و سنگون در آذربایجان شرقی — انجام می‌شود Atlas Copco در این معادن از دیفرترهای RD18U برای حفاری توسعه‌ای و تولیدی در سنگ‌های سخت گرانودیوریتی و متامورفیک با مقاومت فشاری ۱۵۰ تا ۲۰۰ مگاپاسکال استفاده می‌شود. پین موازی در ماژول ضربه‌ای RD18U، تنظیم دقیق زاویه‌ای بین بلوک شیر و سوراخ سیلندر ضربه‌ای را انجام می‌دهد. این پین به‌صورت فشاری در سطح بلوک شیر و به‌صورت لغزشی در بلوک سیلندر نصب می‌شود و هم‌مرکزی لازم را فراهم می‌کند تا سوپاپ معکوس‌کننده در موقعیت صحیحی نسبت به سوراخ ضربه‌ای قرار گیرد. اگر این پین ساییده یا اندازه‌اش کوچک‌تر از حد استاندارد باشد، تحت بارهای ارتعاشی ضربه‌ای، بلوک شیر نسبت به سیلندر کمی می‌چرخد و موقعیت سوپاپ تغییر کرده و دقت تعویض آن کاهش می‌یابد.

در ایران، محدودیت‌های لجستیکی مربوط به قطعات اصلی تجهیزات (OE) در طول زمان منجر به جابه‌جایی فعالیت‌ها به سمت ساخت محلی پیچ‌و‌مهره‌های غیرحیاتی شده است. پین موازی در دسته‌ای از قطعات قرار دارد که جایگزین‌های ساخته‌شده در محل به‌خوبی نمی‌توانند آن‌ها را جایگزین کنند: تلرانس قطر پین (معمولاً تلرانس h6، ±۰٫۰۰۶ میلی‌متر) باریک‌تر از موجودی تجاری استاندارد است و پرداخت سطحی (Ra ۰٫۴ میکرومتر) ظریف‌تر از آنچه ماشین‌های تراش بدون عملیات سنگ‌زنی تولید می‌کنند، می‌باشد. پینی که از میله‌ی گرد تجاری روی یک تراش محلی ساخته شود، ممکن است از نظر ظاهری مشابه پین اصلی باشد، اما مقدار شکاف قطری و زبری سطحی آن ۳ تا ۵ برابر پین اصلی خواهد بود و این امر باعث ایجاد مشکل چرخش ریز (micro-rotation) می‌شود که هدف اصلی استفاده از این پین، جلوگیری از آن بوده است.

مشخصات پین موازی

عملیات ایرانی که به پین‌های موازی RD18U با مشخصات اصلی تأمین‌شده توسط HOVOO منتقل شده‌اند، گزارش داده‌اند که علائم چرخش میکروسکوپی بلوک شیر که قبلاً منجر به نامنظمی ضربه در درفترهای تعمیرشده با پین‌های ساخته‌شده محلی می‌شد، برطرف شده است. هزینهٔ این پین ناچیز است؛ اما دقتی که در مدار شیر فراهم می‌کند، چنین نیست. مشخصات ابعادی کامل و مراجع تأمین در hovooseal.com ارائه شده است.
