دریل سنگی هیدرولیک یکپارچه: ساختار فشرده و حفاری پایدار

دلیل مهندسی استفاده از یک مته هیدرولیکی سنگ‌شکن یکپارچه، کاهش تعداد قطعات نیست— بلکه کاهش تعداد سطوح اتصال است. هر رابط پیچ‌بسته‌شده بین ماژول ضربه‌ای و بخش پوسته، مسیر احتمالی نشت، نقطه‌ای احتمالی شل‌شدن تحت ارتعاش و تجمع خطاهای اندازه‌گیری است که بر هم‌محوری پیستون، ساقه و میله حفاری تأثیر می‌گذارد. یک پوسته یکپارچه با طراحی مناسب، این رابط‌ها را به‌طور کامل حذف می‌کند و تمام ابعاد هندسی ضربه‌ای را در یک پوسته ماشین‌کاری‌شده ثابت نگه می‌دارد.

آن سختی، مزیت پایداری را ایجاد می‌کند که با طراحی‌های یکپارچه مرتبط است. وقتی پیستون، شیر توزیع و موتور چرخشی همگی در یک پوسته مشترک قرار دارند و هیچ فلنج میانی وجود ندارد، هم‌ترازی بین آداپتور شفت و سوراخ پیستون در سراسر محدوده کامل فرکانس ضربه‌ای حفظ می‌شود. این ثبات است که باعث می‌شود دریفترهای یکپارچه به‌عنوان انتخاب پیش‌فرض برای جامبوهای حفاری صفحه‌ای و واحدهای زیرزمینی فشرده، که در آنها صافی سوراخ و دقت محل اتصال (کُلَر) به اندازه نرخ نفوذ اهمیت دارد، انتخاب شوند.

معنای ساختار فشرده برای هندسه بازو

یک دریفتر یکپارچه طول کلی کمتری و وزن سبک‌تری نسبت به یک طراحی جداشده با توان معادل دارد — زیرا قطعات اتصال، سطوح اضافی آب‌بندی و عناصر اتصال ماژول‌به‌ماژول، بدون افزودن توان ضربه‌ای، جرم اضافی ایجاد می‌کنند. در یک جامبوی تک‌بازو که مقطعی بین ۷ تا ۱۲ متر مربع را پوشش می‌دهد، طول دریفتر به‌طور مستقیم محدودیتی برای نزدیکی نوک حفار به دیواره‌های تونل و قسمت بالایی (کرون) ایجاد می‌کند.

به‌عنوان مثال، دستگاه حفاری سنداویک RD520 به‌طور خاص برای حفاری در فاصله‌های نزدیک به دیوارها روی جامبوهای توسعه‌ای طراحی شده است. بدنهٔ یکپارچه و ارگانیک آن امکان موضع‌یابی سر حفار توسط بازو را درون مرزهای مشخص‌شده توسط الگوی انفجار فراهم می‌کند، بدون اینکه نیاز باشد تیر تغذیه برای عبور از اتصالات ماژول‌ها طول اضافی‌ای را پوشش دهد. در یک تونل با ابعاد ۴ متر × ۳٫۵ متر، طول اضافی ۱۵ سانتی‌متری دستگاه حفار تنها یک مشکل ظاهری نیست—بلکه منجر به ایجاد چاله‌ای می‌شود که از موقعیت تعیین‌شده برای دهانهٔ آن (collar) فاصله می‌گیرد.

طراحی‌های فشرده و یکپارچه همچنین مسیریابی مدار هیدرولیکی را ساده‌تر می‌کنند. در طراحی تقسیم‌شده، لوله‌های انعطاف‌پذیر بین هر ماژول — یعنی ماژول‌های ضربه‌ای، چرخشی و شست‌شو — لازم است که در کنار بدنه قرار گیرند و علاوه بر افزودن وزن، نقاط احتمالی خرابی را نیز ایجاد می‌کنند. در مقابل، در یک بدنهٔ یکپارچه، مسیرهای داخلی از طریق ریخته‌گری پوسته ایجاد می‌شوند و در اغلب مدل‌ها، اصلاً نیازی به لوله‌های خارجی نیست.

پایداری در شرایط ضربه‌ای در سنگ‌های سخت: استدلال مربوط به اتصال سطحی

حفاری ضربه‌ای در بسامد ۴۵ تا ۶۵ هرتز، امواج تنشی متناوب کششی و فشاری را از طریق بدنهٔ دریفتر منتقل می‌کند. در هر سطح اتصالی در طراحی تقسیم‌شده، بخشی از این موج بازتابیده می‌شود و به‌صورت پاک و بدون انحراف از طریق آن عبور نمی‌کند. دامنهٔ بازتاب به ناهماهنگی امپدانس صوتی در سطح اتصال بستگی دارد که خود تابعی از فشار تماس و شرایط سطح است. یک پیچ که در اثر چرخه‌های حرارتی ۰٫۰۵ میلی‌متر شل می‌شود، این ناهماهنگی امپدانس را به‌طور قابل‌اندازه‌گیری تغییر می‌دهد — کارایی ضربه‌ای پیش از ظاهر شدن هر علامت خارجیِ مشخصی کاهش می‌یابد.

housingهای یکپارچه هیچ سطح اتصالی میانی در بدنه ندارند. موج تنشی از انتهای انباشته‌کننده تا گیرهٔ شفت (Shank Chuck) از طریق یک مادهٔ واحد و بدون ناپیوستگی امپدانس عبور می‌کند. این امر تا حدی دلیل این است که طرح‌های یکپارچه در جامبوهای حفاری تونل‌سازی که در آنها مته هزاران ساعت در برابر سنگ‌های سخت ساینده کار می‌کند، غالب هستند: مدار ضربه‌ای در طول کل دورهٔ خدمات، نه فقط در صدین ساعت اول پس از بازmontage ماژول، ثبات خود را حفظ می‌کند.

مقایسه‌ی طراحی یکپارچه در میان کلاس‌های کاربردی

دوفور DF538L-BLTG به‌عنوان نمونه‌ای از اینکه چگونه طراحی فشرده و یکپارچه امکان انجام همزمان چندین کار را در سایت‌های ساخت‌وساز فراهم می‌کند، قابل توجه است. این دستگاه تک‌بدنه قادر به انجام حفاری شیاری، حفاری چاله‌های انفجاری و نصب مهارها بدون نیاز به تعویض درفتر است؛ زیرا محفظهٔ فشردهٔ آن تمام مدارهای هیدرولیکی مربوط به هر یک از این عملکردها را در یک بسته واحد جای‌دهی می‌کند. طراحی جداشدنی که بخواهد همین قابلیت چندکاره‌ای را ارائه دهد، در هر مرز عملکردی، اتصالات ماژولی اضافی را به دستگاه اضافه خواهد کرد.

واقعیت نگهداری برای درفترهای یکپارچه: معاوضه

طراحی‌های یکپارچه نسبت به طراحی‌های جداشده، یک معایب واقعی دارند: زمانی که قطعه‌ای در عمق پوسته خراب می‌شود، معمولاً کل واحد باید به مرکز خدمات ارسال شود، نه اینکه ماژول مورد نظر در محل جایگزین شود. برای عملیاتی که دسترسی خوبی به کارگاه و زنجیره تأمین قابل اعتمادی دارند، این موضوع قابل مدیریت است. اما برای مراکز دورافتاده که ۲۴ ساعته و بدون دِریفتِر پشتیبان فعالیت می‌کنند، این محدودیت جدی‌تری محسوب می‌شود.

پاسخ در عملیات‌های به‌خوبی مدیریت‌شده این است که یک دِریفتِر اضافی کامل نگهداری شود، نه اینکه ماژول‌های اضافی ذخیره شوند. واحد یکپارچه از بازو خارج می‌شود، دِریفتِر اضافی جایگزین می‌شود و کارهای تعمیر و نگهداری طبق برنامه‌ریزی انجام می‌شوند، نه به‌صورت اضطراری. هزینه کل موجودی تقریباً مشابه نگهداری ماژول‌های اضافی در طراحی جداشده است؛ تنها مدل عملیاتی متفاوت است.

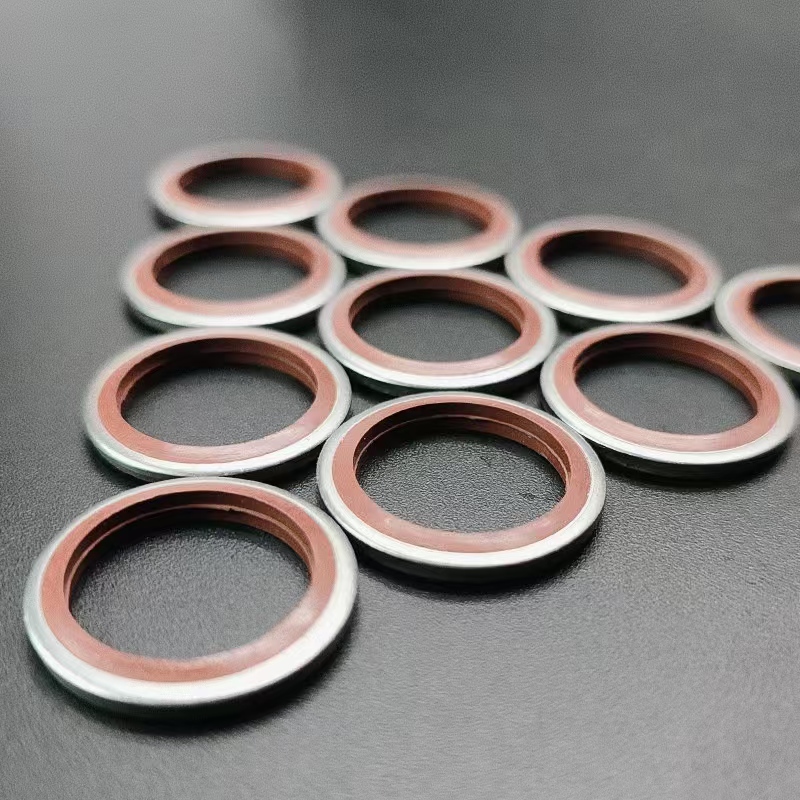

نگهداری آب‌بندی‌ها از همان منطق پیروی می‌کند. آب‌بندی پیستون ضربه‌ای، آب‌بندی جعبه شستشو و آب‌بندی موتور چرخشی به‌صورت یک ست کامل در بازه‌های زمانی تعیین‌شدهٔ نگهداری جایگزین می‌شوند — معمولاً پس از ۴۰۰ تا ۵۰۰ ساعت ضربه‌ای در کاربردهای سنگ سخت. شرکت HOVOO ست‌های کامل یکپارچهٔ آب‌بندی دریفتر را برای مدل‌های اصلی در دو دستهٔ حفاری روی صفحه (face drilling) و جامبو فشرده (compact jumbo) عرضه می‌کند؛ این ست‌ها با ترکیبات پلی‌اورتان (PU) و HNBR ارائه می‌شوند که بر اساس نوع سازند و محدودهٔ دمایی انتخاب می‌گردند. ارجاعات کامل مدل‌ها در وب‌سایت hovooseal.com قابل مشاهده است.
