Un kit de joints de remplacement qui échoue dans les 50 premières heures de percussion n’est presque jamais le résultat d’un problème de qualité des pièces. Il s’agit d’une erreur d’installation — généralement l’une des trois suivantes : le cylindre n’a pas été rincé avant la pose des nouveaux joints, un joint dynamique a été tordu lors de l’installation, ou la bague de soutien a été installée dans le mauvais sens sur un profil asymétrique. Ces trois erreurs deviennent invisibles une fois le perforateur remonté, et chacune provoque une défaillance précoce des joints, que l’on attribue à tort au kit.
Ce tutoriel décrit la procédure standard de remplacement du kit de joints de percussion sur les perforatrices hydrauliques. La séquence s’applique à la plupart des principaux modèles de perforatrices, avec de légères variations. Lorsque certaines étapes diffèrent spécifiquement entre les conceptions à corps séparé et les conceptions intégrées, cela est indiqué. L’objectif n’est pas de remplacer le manuel d’entretien spécifique au modèle, mais de traiter les étapes que les manuels d’entretien considèrent souvent comme allant de soi, bien qu’elles soient à l’origine de la majorité des pannes sur le terrain.
Avant d’ouvrir le perforateur : ce qu’il faut préparer
La pression hydraulique doit être entièrement relâchée avant de déconnecter quoi que ce soit. Faites fonctionner le circuit de percussion sur toute sa course après avoir arrêté la machine porteuse, puis ouvrez brièvement le bouchon de vidange pour confirmer l’absence de pression. Un perforateur qui s’ouvre sous une pression résiduelle peut éjecter des composants : l’accumulateur haute pression stocke suffisamment d’énergie pour causer des blessures si l’extrémité avant est retirée alors que le circuit de percussion est encore sous pression.
Préparez la zone de travail. Posez un tapis propre ou une bâche en plastique — les jeux précis à l’intérieur d’un alésage de percussion sont mesurés en microns, et un seul grain de poussière sur le bord du nouveau joint suffit à initier une usure qui réduit la durée de vie du joint de 30 à 50 %. Des chiffons propres (de préférence non pelucheux) ainsi qu’une huile hydraulique neuve, destinée au rinçage de l’alésage et à la lubrification du joint, doivent être à portée de main avant le début du démontage. N’utilisez jamais d’air comprimé pour nettoyer l’intérieur de l’alésage, car cela enfonce les particules dans le jeu entre le piston et la paroi plutôt que de les éliminer.
Démontage : L’ordre qui évite les dommages
Retirez d'abord l'ensemble de la boîte de rinçage si celui-ci est accessible sans perturber le module de percussion. Les joints de la boîte de rinçage s’usent à un rythme différent de celui des joints de percussion, et leur inspection séparée permet un remplacement ciblé plutôt qu’une révision combinée systématique. Marquez l’orientation de chaque composant au fur et à mesure de son retrait : certains joints, douilles de guidage et entretoises sont asymétriques et doivent être remontés dans la même position.
Lors de l’extraction du piston, soutenez-le entièrement pendant qu’il sort du cylindre. Un piston tombé sur du béton même de seulement 30 cm peut présenter une égratignure superficielle invisible à l’œil nu, mais qui endommagera le nouveau joint dès la première course sous pression. Posez-le immédiatement sur un tapis propre. Inspectez la surface intérieure du cylindre avant de monter les nouveaux joints : toute rayure, tout piquetage ou toute rainure de corrosion dont la largeur excède 0,2 mm endommagera le nouveau joint à cet endroit sous pression ; dans ce cas, le rechargement du cylindre ou le remplacement du carter constitue la réparation appropriée si le cylindre est endommagé. Installer un nouveau kit de joints dans un cylindre endommagé garantit un gaspillage.
Identification et vérification de l'orientation du joint
|
Position de la garniture |
Type |
Vérification de l'orientation |
Erreur courante |
|
Piston de percussion |
Joint dynamique en forme de U ou à lèvre |
Le côté ouvert fait face à la chambre haute pression |
Direction inversée de la lèvre — échec immédiat sous charge |
|
Douille ou manchon de guidage |
Statique ou faiblement dynamique |
Face plane correspondant à l'épaulement de la gorge |
Mise en place partielle laissant un espace ; fuites à basse pression |
|
Boîte de rinçage |
Joint dynamique à lèvre |
La lèvre fait face à l’eau de rinçage entrante |
Torsion lors de l’installation — crée un chemin d’usure en spirale |
|
Joint torique du raccord d’accumulateur |
Joint torique statique |
Aucune orientation requise ; vérifier la correspondance des dimensions |
Diamètre de logement incorrect — une surcompression provoque une extrusion |
|
Anneau de soutien |
PTFE semi-rigide |
Le côté concave fait face au joint en élastomère |
Monté à l’envers — ne fournit aucun soutien contre l’extrusion sous pression |
|
Joint d’essuyage / de protection contre la poussière |
Joint dynamique à lèvre |
La lèvre est orientée vers l’extérieur, vers l’atmosphère |
Monté vers l’intérieur — les contaminants pénètrent plutôt que d’être exclus |
L’erreur d’orientation de la bague de soutien mérite une attention particulière. Dans un ensemble de joints en forme de U ou à lèvre fonctionnant à une pression supérieure à 160 bar, la bague de soutien est placée du côté basse pression du joint afin d’empêcher l’extrusion de l’élastomère dans le jeu de clairance entre l’alésage et le piston. Si la bague de soutien est montée avec sa face concave tournée vers l’extérieur, loin de l’élastomère — erreur facile à commettre sur une pièce ambiguë qui paraît presque symétrique — elle n’offre aucune résistance à l’extrusion. Le joint s’extrude alors dans le jeu de clairance au cours des premières heures de fonctionnement à haute pression et se défaillit d’une manière qui ressemble exactement à un défaut de matériau.
Préparation de l’alésage avant le montage de nouveaux joints
Nettoyez l’alésage de percussion à l’aide d’huile hydraulique propre — pas d’air comprimé, pas de chiffon sec, pas de solvant. L’huile hydraulique est compatible avec les composés des joints d’étanchéité, élimine les fines particules métalliques provenant du cycle d’usure précédent et assure la lubrification lors de la mise en service initiale, avant que le système ne soit entièrement sous pression. Deux ou trois passages avec un chiffon non pelucheux imbibé d’huile propre, suivis d’une inspection visuelle sous un bon éclairage, constituent une préparation suffisante pour un alésage en bon état.
Enduisez les nouveaux joints d’étanchéité de la même huile hydraulique avant leur montage. Des joints en élastomère secs peuvent présenter des microfissures sur le bord du joint lors de leur installation si le chanfrein d’entrée de l’alésage n’est pas parfaitement lisse. Des joints lubrifiés glissent proprement sur le chanfrein d’entrée. Le film d’huile sur le bord du joint fournit également une lubrification limite essentielle pendant les premières secondes de fonctionnement, avant que le film hydraulique complet ne soit établi.

Montage : les étapes les plus souvent précipitées
Les joints dynamiques doivent être installés sans torsion. Maintenez le joint dans une orientation axiale correcte lorsqu’il entre dans la gorge : tout désalignement angulaire pendant l’insertion fait tourner la lèvre autour de la circonférence de l’alésage au lieu de la positionner uniformément. Un joint ayant subi une rotation de 10 à 15 degrés lors de l’installation présentera un motif d’usure hélicoïdal sur la lèvre dans les 100 premières heures de fonctionnement. Il ne cédera pas immédiatement, ce qui explique pourquoi cette erreur passe inaperçue jusqu’au prochain entretien, où le joint est retiré.
Serrez les boulons situés à l’extrémité du module de percussion selon les spécifications, en suivant un schéma croisé alterné. Un serrage inégal des boulons déforme l’alignement alésage-sur-alésage entre les modules, ce qui provoque un chargement décalé sur les joints de guidage du piston et accélère une usure asymétrique. Les faces des modules doivent entrer en contact plat et uniforme sur toute leur surface afin de maintenir la coaxialité des alésages, dont dépend la tolérance de jeu du piston.
Premier démarrage après remplacement
Ne pas faire fonctionner immédiatement le perforateur à la pression de percussion maximale après le remplacement des joints d’étanchéité. Démarrer le porte-perceuse, laisser l’huile hydraulique circuler et atteindre sa température de fonctionnement, puis engager la percussion à environ 50 % de la pression nominale pendant les 5 à 10 premières minutes. Cela permet aux nouveaux joints d’étanchéité de s’ajuster uniformément sous une charge modérée avant le début des cycles à pression maximale. Vérifier l’huile de retour pour détecter toute contamination : une apparence laiteuse indique une intrusion d’eau par la boîte de rinçage, ce qui signifie que les joints d’étanchéité de rinçage doivent être réexaminés avant de poursuivre.

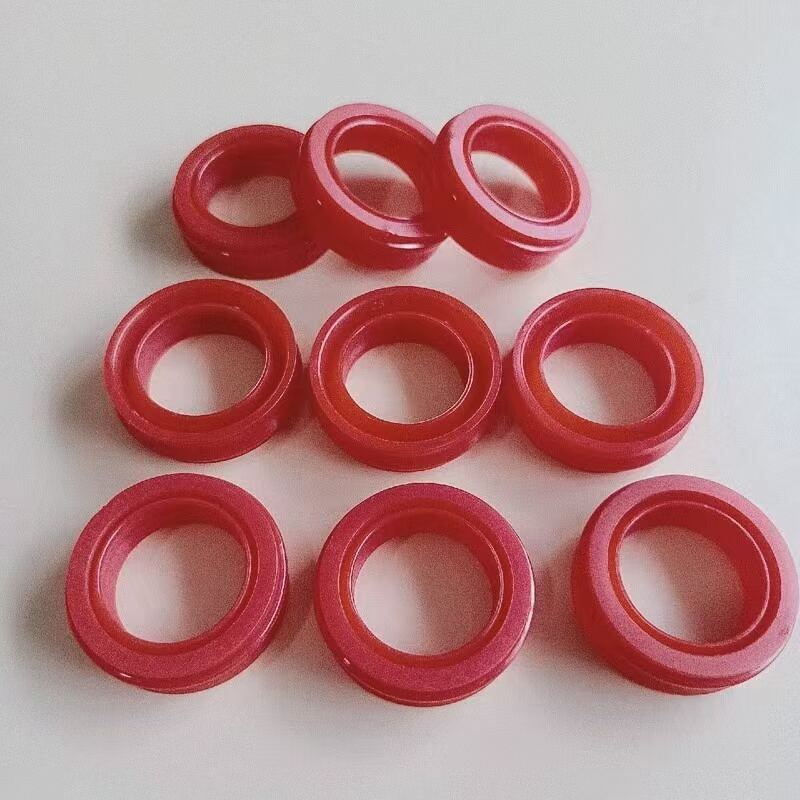

HOVOO fournit des kits de joints d’étanchéité pour perforateurs rocheux accompagnés des instructions de montage spécifiques à chaque modèle, avec des options en polyuréthane (PU) et en caoutchouc nitrile hydrogéné (HNBR), adaptées à l’application du perforateur et à son environnement de fonctionnement. Tous les composants du kit sont conformes aux cotes spécifiées par le constructeur d’origine (OEM) et ont été testés sous charge cyclique avant expédition. Références spécifiques par modèle sur hovooseal.com.
