Causes et solutions pour un faible impact du perforateur rocheux, réparation rapide

Lorsqu’un perforateur rocheux hydraulique perd de sa puissance d’impact, le premier composant qui est généralement démonté et remplacé sur la plupart des chantiers est la pompe hydraulique. Cette intervention est habituellement inappropriée. La pompe génère un débit, non une pression : dans un système hydraulique, la pression correspond à la résistance au débit, et une défaillance réelle de la pompe se manifeste typiquement par un débit insuffisant à vitesse nominale, et non uniquement par une faible énergie de percussion. Remplacer une pompe en bon état fait perdre une journée complète de travail et laisse la panne réelle non résolue.

Un faible impact sur un perforateur hydraulique est un symptôme, pas une défaillance. La défaillance est presque toujours l’une des quatre causes suivantes : pression de précharge de l’accumulateur hors spécification, pression du circuit de percussion réglée en dessous de la valeur nominale du perforateur, fuite par contournement au niveau d’un joint usé du piston de percussion ou vanne de commande partiellement obstruée réduisant le débit d’huile vers le vérin d’impact. Chacune de ces causes produit un symptôme apparent similaire — le perforateur émet un son plus sourd, la pénétration diminue, l’aiguille du manomètre oscille — mais elles nécessitent des étapes de diagnostic et des corrections différentes.

Défaillance 1 : Pression de précharge de l’accumulateur hors spécification

L'accumulateur haute pression du circuit de percussion stocke l'énergie hydraulique et la libère au moment de l'inversion du piston, comblant ainsi l'écart entre l'alimentation fournie par la pompe et la demande instantanée du circuit. Lorsque la pression initiale d'azote diminue — en raison de la dégradation de la membrane ou d'une perméation progressive du gaz — l'accumulateur n'est plus en mesure d'atténuer le pic de pression survenant lors de l'inversion. Il en résulte un impact secondaire sur le piston : celui-ci change de direction prématurément, la course de retour est trop courte et l'énergie d'impact par coup chute de façon mesurable en dessous des valeurs nominales.

L'indicateur de diagnostic est caractéristique : un son sourd et irrégulier lors de la percussion, accompagné d'une oscillation visible de l'aiguille du manomètre. Le manuel COP1838 décrit ce phénomène comme une évolution du son, passant d'un son clair à un son rauque — une description précise de ce à quoi ressemble la distorsion du calage de l’impact secondaire. Des mesures de pression d’impact d’environ 14 MPa, associées à une vibration de l’aiguille et à un mouvement violent des conduites d’huile, sont typiques d’une défaillance de l’accumulateur sur ce modèle. Vérifier et corriger la précharge en azote prend environ quinze minutes avec l’outil de gonflage approprié ; le remplacement de la membrane nécessite quant à lui environ deux heures.

Ne jamais faire fonctionner un perforateur en présence d’un défaut présumé de l’accumulateur. Fonctionner sans air ou avec une pression de précharge insuffisante concentre la pression maximale d’huile hydraulique sur le boîtier de l’accumulateur, ce qui peut provoquer une fissuration du carter — une réparation nettement plus coûteuse que le simple remplacement de la membrane.

Défaut 2 : Pression du circuit de percussion réglée en dessous de la valeur nominale

Chaque perforateur possède une pression de percussion nominale — la pression hydraulique à laquelle le piston de percussion génère son énergie de choc spécifiée. La valve de sécurité du circuit de percussion limite la pression maximale ; si cette valve est réglée trop bas ou si son réglage dérive en raison de la fatigue du ressort ou de la contamination, le piston n’atteint jamais la pression requise pour produire l’énergie de choc nominale.

Ce défaut entraîne une réduction progressive et symétrique de la puissance de choc, contrairement au comportement irrégulier d’un défaut d’accumulateur. La pénétration diminue de façon constante sur toutes les positions de trou, et non de façon occasionnelle seulement. La solution est simple : mesurer la pression réelle de percussion au raccord de test (la plupart des modèles de perforateurs en sont équipés), la comparer à la valeur nominale indiquée dans la documentation technique, puis régler ou remplacer la valve de sécurité. Les valves de sécurité contaminées, restant partiellement ouvertes, sont fréquentes après un allongement des intervalles de changement d’huile hydraulique — les particules de contamination se déposent sur le clapet et empêchent sa fermeture complète.

Défaut 3 : Fuite par contournement du joint du piston de percussion

Un joint usé du piston de percussion permet à l’huile hydraulique de contourner la face du piston pendant la phase de puissance. L’huile qui franchit ce joint contribue à la pression dans le circuit de retour au lieu d’accélérer le piston vers la tige — la force effective exercée sur le piston diminue proportionnellement au volume de contournement. Contrairement aux deux défauts précédents, celui-ci se développe généralement progressivement sur des centaines d’heures de fonctionnement et entraîne une dégradation lente des performances plutôt qu’un événement aigu.

Le signe diagnostique est une température élevée de l’huile hydraulique dans la ligne de retour, combinée à une réduction du taux de pénétration. L’huile de dérivation convertit la différence de pression en chaleur plutôt qu’en travail mécanique : la température de l’huile de retour augmente de 10 à 15 °C par rapport à sa valeur normale pour le circuit, avant l’apparition de toute fuite externe visible. Un essai de débit sur la ligne de drainage — mesurant le débit réel provenant du raccord de drainage du vérin de percussion par rapport à la spécification du fabricant — confirme la présence d’une fuite de dérivation sans nécessiter le démontage du perforateur.

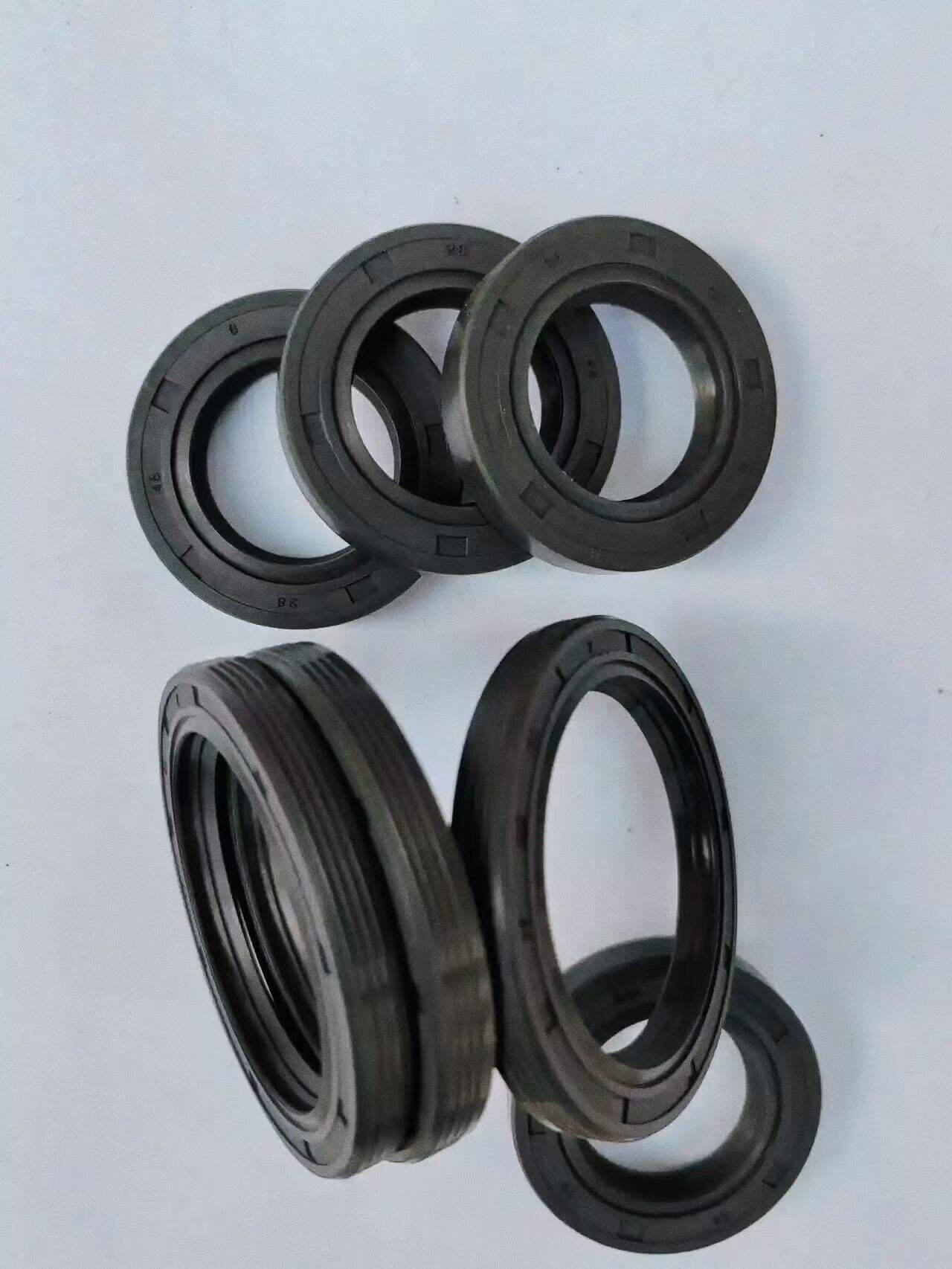

La solution consiste à remplacer le kit d’étanchéité du circuit de percussion. HOVOO fournit des kits d’étanchéité pour les circuits de percussion des principaux modèles de perforateurs, avec des composés en PU ou en HNBR adaptés à la température de fonctionnement. Références complètes des modèles sur hovooseal.com.

Défaut 4 : Restriction du débit au niveau de la vanne de commande

La vanne de commande directionnelle qui régule le cycle de percussion du piston doit laisser passer le débit nominal intégral avec une chute de pression minimale. Une vanne dont les tiroirs sont usés, dont l’alésage présente des rayures ou qui est contaminée par des particules provenant d’huile hydraulique dégradée réduit le débit disponible pour le vérin de percussion — ce qui produit un symptôme identique à celui d’une pompe sous-dimensionnée, mais localisé au circuit de percussion plutôt qu’affectant simultanément toutes les fonctions hydrauliques.

La distinction entre une panne de vanne de commande et une panne de pompe : en cas de problème de pompe, toutes les fonctions hydrauliques de la machine présentent simultanément une performance réduite. En revanche, en cas de panne de la vanne de percussion, seul le circuit de percussion est affecté — les fonctions de rotation, d’avance et de flèche continuent normalement. Mesurez le débit du circuit de percussion au niveau du raccord de test et comparez-le aux valeurs spécifiées. Si le débit est faible tout en maintenant une pression hydraulique normale sur la machine, la panne se situe dans le circuit de percussion, en aval de l’alimentation principale.

Séquence de diagnostic : arbre de défaillance « Faible percussion »

Après la réparation : prévenir la récurrence

Le meilleur indicateur unique de la récurrence des pannes à faible impact est la propreté de l'huile hydraulique. La contamination par des particules de 10 à 50 microns est invisible à l’œil nu, mais constitue la cause principale de la dérive des valves de sécurité, de l’usure des valves de commande et de l’abrasion prématurée des joints. Une analyse d’un échantillon d’huile usagée effectuée aux heures 200 et 500 permet de détecter précocement des niveaux de contamination susceptibles de provoquer ces pannes. Le code de propreté ISO 16/14/11 est la cible à atteindre pour la plupart des applications de circuits de percussion — la plupart des sites fonctionnent avec un niveau de propreté inférieur sans en être conscients.

Enregistrer les paramètres de fonctionnement à chaque poste de travail : pression de percussion, pression de rotation, pression de poussée et pression d’appoint. Le protocole de service COP1838 recommande expressément cette pratique et identifie le motif d’alerte précoce : lorsque ces quatre paramètres sortent de leur équilibre interdépendant, un défaut de percussion se développe avant l’apparition du symptôme évident d’une faible percussion. Intervenir dès le stade de dérive des paramètres ne coûte qu’un changement de filtre et une analyse d’huile ; intervenir après l’apparition du symptôme coûte un kit d’étanchéité, une vanne ou une membrane.
