Comment choisir un perforateur hydraulique sur roche ? Guide fondamental de sélection pour les applications minières et de tunnelier

Acheter un perforateur hydraulique uniquement sur la base de sa fiche technique aboutit généralement à l’un des deux déboires prévisibles suivants : soit le perforateur dépasse la capacité hydraulique de l’engin porteur et fonctionne, pendant toute sa durée de vie utile, à 70 % de sa puissance de percussion nominale — gaspillant ainsi discrètement du carburant et offrant des performances réduites —, soit le perforateur est correctement dimensionné par rapport à l’engin porteur, mais sous-dimensionné pour la roche réellement rencontrée, produisant des résultats acceptables dans les zones tendres tout en échouant à atteindre les objectifs de pénétration dès que les matériaux durs apparaissent.

Les deux échecs partagent la même cause racine : la séquence de sélection était inversée. Les fiches techniques ont été comparées avant que la formation, le porte-outil et la géométrie du trou cible ne soient définis. Ce guide traite des quatre entrées qui doivent être définies en premier, dans l’ordre permettant d’éviter les deux types de déception.

Entrée 1 : La dureté de la formation constitue la contrainte déterminante

La résistance à la compression uniaxiale (RCU) est la valeur unique qui détermine le plus directement si un perforateur donné peut atteindre un taux de pénétration commercialement viable. Un perforateur de classe 20 kW atteint 1,5 à 2,5 m/min dans le granite dont la RCU est de 250 MPa. Le même appareil perce la pierre calcaire (RCU de 100 MPa) à une vitesse de 2,0 à 3,0 m/min — suffisamment rapide pour que le choix entre un modèle de 20 kW et un modèle de 15 kW modifie à peine le rendement, mais change sensiblement le coût d’exploitation.

La deuxième variable géologique est l'indice d'abrasivité (CAI). Les roches très abrasives usent rapidement les boutons en carbure de tungstène, quelle que soit la dureté de la formation. Une quartzite et un granite, tous deux à 200 MPa, peuvent nécessiter la même puissance de percussion, mais ils entraîneront une consommation de marteaux très différente selon leur teneur en quartz. Cela affecte le coût des consommables par mètre, et non le choix du marteau — toutefois, ce paramètre doit être intégré dès le départ dans l’analyse économique du projet.

Si les données géologiques sont limitées au moment de la sélection, utilisez la lithologie comme indicateur approximatif. Granite : 150–250 MPa. Calcaire : 60–140 MPa. Basalte : 150–200 MPa. Grès : 30–100 MPa, selon le degré de cimentation. Ces plages constituent des approximations conservatrices, mais suffisamment précises pour définir la classe de puissance avant l’achèvement d’une étude détaillée du site.

Entrée 2 : Le diamètre du trou détermine le profil de filetage et les exigences en couple

Le système de filetage n'est pas une réflexion secondaire : il constitue l'interface mécanique entre le couple de rotation du perforateur et la capacité de la tige de forage à transmettre ce couple sans grippage ni arrachement. Les filetages T38 conviennent aux trous d'un diamètre d'environ 51 mm. Les filetages T45 couvrent de façon fiable la plage de 51 à 64 mm. Les filetages T51 et GT60 sont requis pour les trous de production de 76 à 115 mm et supportent des exigences de couple allant de 800 à 2 500 Nm, selon la longueur de la tige et la nature du terrain — des spécifications que seuls les perforateurs de puissance moyenne à élevée sont en mesure de satisfaire.

Utiliser des tiges T51 sur un moteur de rotation sous-dimensionné est l'une des erreurs de sélection les plus fréquentes en service semi-lourd. Le moteur peut supporter le couple appliqué au filetage dans des trous droits et propres. Ajoutez une tige de 20 mètres, une fissure remplie d'argile et une mèche coincée, et le moteur de rotation calera ou arrachera le filetage sous la charge combinée de couple. Il ne s'agit pas alors d'une défaillance opérationnelle, mais d'une erreur de sélection commise avant même l'arrivée de la machine sur le chantier.

Matrice de sélection : adaptation de la classe de perforateur aux conditions du site

Entrée 3 : Sortie hydraulique du porteur – Capsules – Performance du perforateur

Un perforateur de 18 kW nécessite environ 140–160 L/min à 180–200 bar pour fonctionner conformément à ses spécifications. La courbe débit-pression de la pompe du porteur, mesurée à la vitesse de rotation en service — et non au débit théorique maximal — détermine le plafond réel. Les pompes à cylindrée variable à régulation de charge, fonctionnant à 250–350 bar sur les installations souterraines modernes, peuvent satisfaire la plupart des besoins des perforateurs. Les pelles hydrauliques présentent une grande variabilité : certaines machines de 18 tonnes délivrent 160 L/min sur le circuit marteau, tandis que d'autres, de même masse, ne délivrent que 90 L/min.

Le contrôle pratique est simple et prend 20 minutes : obtenez la fiche technique hydraulique du porteur, identifiez le débit et la pression disponibles au régime moteur nominal, puis vérifiez que ces valeurs dépassent de 15 % au moins les exigences minimales de fonctionnement du perforateur. Cette marge de 15 % compense les variations de viscosité par temps chaud, la baisse du rendement volumétrique de la pompe due à l’usure, ainsi que l’exécution simultanée de plusieurs fonctions. En son absence, le perforateur fonctionne en dessous de la pression de percussion nominale dès lors que les conditions ne sont pas idéales — ce qui correspond à la plupart des conditions réelles de travail.

Un dernier point méritant vérification : dans les mines souterraines utilisant des foreuses électro-hydrauliques, la puissance fournie reste constante, indépendamment de l’altitude. En revanche, les porteurs diesel perdent environ 12 à 16 % de leur puissance moteur à une altitude de 4 000 mètres, ce qui se traduit directement par une réduction du débit de la pompe. Si le chantier se situe en haute altitude, vérifiez la puissance hydraulique dégradée du porteur, et non sa spécification à niveau de la mer.

Entrée 4 : Accès aux services et approvisionnement en consommables sur la durée de vie de l’équipement

Un dériveur sans approvisionnement local de kits d’étanchéité constitue un risque d’indisponibilité à chaque intervalle d’entretien. Cela semble évident, mais ce critère entre rarement dans le processus de sélection avant le démarrage effectif d’un projet. Pour les opérations menées en Asie du Sud-Est, en Afrique de l’Ouest ou en Amérique du Sud — régions où les centres de service des équipementiers (OEM) peuvent se trouver à grande distance — la question de savoir qui fournit, sur place, les kits d’étanchéité pour dériveurs, avec quel délai de livraison et quelles options de composition (polyuréthane [PU] pour les applications standard, caoutchouc nitrile hydrogéné [HNBR] pour les climats chauds) détermine concrètement la disponibilité du parc sur une durée de vie de 5 ans.

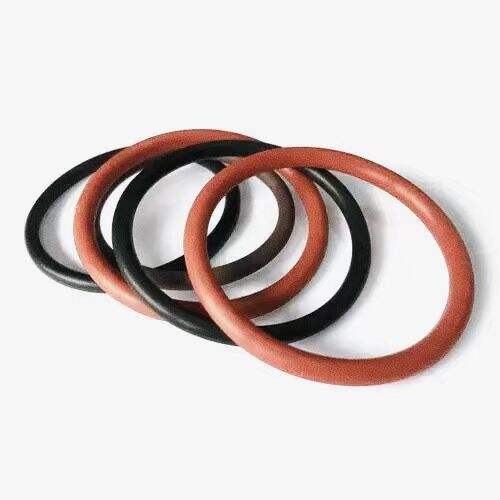

HOVOO fournit des kits d’étanchéité compatibles avec les modèles de dériveurs Epiroc, Sandvik, Furukawa et Montabert, aux dimensions identiques à celles des pièces d’origine (OEM) et disponibles en versions PU/HNBR pour un déploiement mondial. Établir cette relation d’approvisionnement avant la mise en service élimine l’une des causes les plus prévisibles d’arrêts prolongés sur les projets éloignés. La liste complète des références modèles est disponible sur hovooseal.com.
