Perforateur rocheux hydraulique de charge moyenne : universel pour les travaux d’ingénierie et l’exploitation minière

Utiliser un perforateur lourd de 25 kW sur une coupe routière dans du calcaire dont la résistance à la compression maximale atteint 100 MPa n'améliore pas la productivité. Cela augmente le coût d'investissement, accroît la demande de débit hydraulique sur la machine porteuse, consomme davantage de carburant par mètre foré et usure plus rapidement les consommables que ne le requiert la formation géologique. La spécification « lourd » a été conçue pour le granite de 200 MPa et l'exploitation minière souterraine en longs trous profonds ; son utilisation dans du calcaire n'est pas efficace, elle est simplement coûteuse.

Les foreuses de moyenne puissance dans la plage de puissance de 12 à 18 kW sont correctement adaptées à la majorité des travaux de forage commerciaux : forage des bancs de carrière, ancrage des fondations civiles, déblaiements rocheux routiers, développement souterrain dans des formations tendres à moyennement dures, et investigations géotechniques. Les systèmes de filetage T45 et T51 qu’elles prennent en charge couvrent des diamètres de trou allant de 51 à 89 mm — précisément la plage requise par la plupart des schémas de tir, des installations d’ancrages et des trous d’investigation. Choisir dès le départ la classe de puissance appropriée est moins coûteux que de surdimensionner l’équipement, puis de devoir gérer une surconsommation de consommables.

Ce que la plage de puissance 12–18 kW offre réellement

Un perforateur de 15 kW fonctionnant à 1 800–2 200 coups par minute avec une énergie de frappe de 150–250 J permet d’atteindre des vitesses de pénétration de 1,0–1,8 m/min dans du calcaire dont la résistance varie de 80 à 120 MPa. Cela suffit pour réaliser, au cours d’un seul poste de travail, un schéma de tir composé de 10 trous de 5 mètres, avec du temps supplémentaire disponible pour le montage et le démontage. Il nécessite un débit hydraulique de 80–140 L/min sous une pression de 160–190 bar, ce qui reste bien dans les capacités de sortie du circuit marteau d’une excavatrice de 12–22 tonnes, sur laquelle sont généralement montés la plupart de ces équipements.

La spécification du couple de rotation est tout aussi importante que la puissance d'impact dans les applications de moyenne puissance. Le grès et le calcaire fracturé peuvent bloquer la couronne de forage en rotation si le couple n'est pas suffisant pour dégager rapidement le collier à chaque inversion de sens. Un perforateur de moyenne puissance doté d'un couple de rotation de 500 à 800 Nm permet de traiter la plupart des formations dans la classe de puissance de 12 à 18 kW sans coincement. Lorsque l'on passe à des tiges T51 pour des matériaux plus durs, il convient de vérifier que le moteur de rotation est capable de maintenir la demande de couple sur une tige de 15 mètres — certains équipements de moyenne puissance n'y parviennent pas, ce qui constitue un critère de sélection, et non une découverte sur site.

Applications de moyenne puissance : cas d'utilisation réels et exigences relatives au porteur

Le forage géotechnique mérite une mention particulière. Les accessoires semi-lourds montés sur excavatrice, équipés d’un magasin de tiges, permettent de forer jusqu’à 29 mètres dans la gamme de diamètres de 45 à 64 mm, avec des rapports percussion/heure-moteur supérieurs à 60 % — un chiffre nettement plus élevé que celui des perceuses spécialisées classiques, dont une part importante du temps est consacrée au déplacement et à la mise en place. Pour les cabinets géotechniques menant plusieurs programmes de forage de petit diamètre, un accessoire monté sur excavatrice d’une puissance comprise entre 14 et 16 kW s’avère à la fois plus économique et plus productive par poste de travail qu’une perceuse géotechnique autonome.

Adaptation au rocher : domaines d’application des équipements semi-lourds et limites de leur utilisation

Les formations dont la résistance à la compression uniaxiale (UCS) se situe entre 40 et 150 MPa constituent le domaine naturel d’application. En dessous de 40 MPa — grès tendre, mudstone faible, matériaux non consolidés — toute perceuse à percussion est surdimensionnée ; les foreuses rotatives à tarière perforeront plus rapidement avec moins d’usure. Au-delà de 150 MPa, dans des applications de production continue, le taux de pénétration commence à chuter en dessous du seuil de rentabilité commerciale ; une unité robuste de 20 kW ou plus constitue la solution adaptée.

Le test pratique : si le site rencontre du granite, du quartzite ou du basalte dur à l’échelle de la production, ce n’est pas un domaine d’application pour une perceuse de puissance moyenne. Si, en revanche, il s’agit de calcaire, de grès, de craie ou de conglomérat modérément cimenté — ou de toute formation que le rapport géotechnique décrit comme « compétente mais pas dure » — une unité de 12 à 18 kW est correctement adaptée. Le coût par mètre sur la durée totale du projet sera inférieur à celui d’une perceuse surdimensionnée fonctionnant de façon inefficace ou d’une perceuse sous-dimensionnée allongeant la durée des postes de travail.

Exigences en couple de rotation selon la formation géologique et le diamètre des tiges

La spécification du moteur de rotation est le critère de sélection qui provoque le plus d’incidents imprévus sur le terrain dans les applications de moyenne puissance. Les tiges T38 fonctionnent sans problème dans du calcaire de 60 à 90 MPa avec un couple de rotation de 500 Nm. La même perceuse, utilisant des tiges T51 dans du grès de 120 à 150 MPa comportant des joints remplis d’argile, bloquera le moteur de rotation sous l’effet combiné d’un couple de blocage et d’une charge par impact, à moins que ce moteur ne soit dimensionné pour supporter un couple continu d’au moins 800 à 900 Nm.

Les foreuses souterraines de développement utilisent des bras articulés dotés d’une capacité de maintien parallèle afin d’assurer l’alignement des trous : une foreuse disposant d’une rotation de 180 degrés et d’une inclinaison de 30 degrés couvre une face de 4,5 m × 4,5 m avec un seul bras. Les perforatrices de moyenne puissance montées sur ces plateformes nécessitent un couple de rotation suffisamment élevé pour supporter la charge combinée du système T45 ainsi que la friction supplémentaire engendrée par la tige de forage fonctionnant en position inclinée. C’est pourquoi la spécification du couple de rotation doit figurer dans la liste de contrôle de sélection aux côtés de la puissance d’impact, et non comme un critère secondaire.

Entretien des joints d'étanchéité dans des travaux mixtes de moyenne puissance

Les perforatrices de moyenne puissance utilisées sur les chantiers de construction et de génie civil passent généralement d’un type de formation à un autre plus rapidement que les équipements miniers. Un jour, il s’agit de forage d’ancrage dans du calcaire sous une pression de percussion modérée ; la semaine suivante, il s’agit d’une découpe de fondation dans du granite nécessitant la pression nominale maximale. Cette alternance provoque des cycles thermiques et mécaniques variables au niveau du joint d’étanchéité de percussion : les cycles en charge maximale sont responsables de la majeure partie de la fatigue, même lorsque le nombre d’heures de fonctionnement moyen reste modeste.

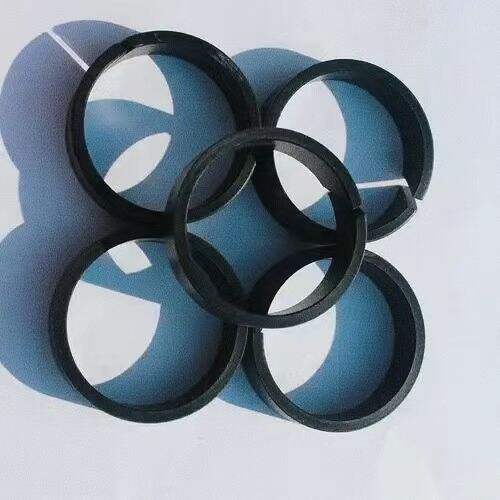

HOVOO fournit des kits de joints d’étanchéité pour perforatrices de moyenne puissance couvrant les séries Epiroc RD, le modèle Sandvik RD520 et les modèles similaires, ainsi que les unités intermédiaires Furukawa et Montabert, avec du polyuréthane (PU) en standard et de l’HNBR pour les applications à température élevée. Les références des modèles sont disponibles sur hovooseal.com.
