Joint d’étanchéité anti-corrosion pour perforateur rocheux : résistant dans des conditions sévères

L'usure d'un joint dans une perceuse à roche fonctionnant dans un environnement agressif commence rarement par une corrosion visible à la surface de l'élastomère. Elle commence par un gonflement. Le composé du joint absorbe des fluides ou des vapeurs provenant de l'environnement — eau acide de mine, fluide de coupe émulsionné, huile hydraulique contaminée par une intrusion d'eau — et l'élastomère se dilate au-delà du jeu prévu dans sa gorge de montage. La géométrie du bord du joint se déforme. La pression de contact contre la paroi de l'alésage passe d'une force de serrage conçue à une charge ponctuelle imprévisible. En quelques centaines d'heures de fonctionnement, le joint qui semblait en parfait état lors d'une inspection visuelle commence à laisser passer un débit de contournement.

La conception de l’étanchéité anti-corrosion s’attaque à ce mécanisme de gonflement initial, et non au mode de défaillance en aval. Le choix d’un élastomère présentant une faible absorption de fluide dans l’environnement spécifique — qu’il s’agisse d’eaux souterraines salines dans une mine côtière, de drainage acide sulfurique dans une exploitation cuivrière ou d’eau de rinçage à pH élevé dans un projet de tunnel pour ciment — détermine si l’étanchéité durera 200 heures ou 600 heures entre deux remplacements. La géométrie et la méthode d’installation sont secondaires par rapport au choix de la formulation.

La chimie sous-jacente à la résistance à la corrosion des élastomères

Le caoutchouc nitrile (NBR) est l’élastomère le plus couramment utilisé dans les joints hydrauliques en raison de sa bonne résistance aux huiles minérales et à la plupart des fluides hydrauliques. Son point faible réside dans le fait que les doubles liaisons carbone-carbone insaturées présentes dans l’armature de butadiène sont vulnérables aux attaques de l’ozone, des températures élevées et de certaines espèces chimiques. Dans un environnement minier fonctionnant à moins de 60 °C avec une huile hydraulique propre, le NBR offre des performances satisfaisantes. Toutefois, l’infiltration d’eau acide, une température ambiante élevée ou l’utilisation d’un fluide hydraulique synthétique contenant des additifs à base d’ester entraînent une réduction brutale de la durée de vie du NBR.

L'HNBR — caoutchouc nitrile hydrogéné — ajoute des atomes d'hydrogène sur les liaisons insaturées de la chaîne principale pendant la synthèse, remplaçant ainsi les doubles liaisons réactives par des liaisons simples stables. Les groupes nitrile, qui confèrent la résistance aux huiles, sont préservés ; la vulnérabilité à l'ozone et à la chaleur est considérablement réduite. L'HNBR conserve des propriétés élastiques utiles jusqu'à 150 °C en service continu et résiste à l'attaque des fluides de forage, des huiles émulsifiées et de l'eau salée, qui dégraderaient un NBR standard en quelques semaines. Commercialisé pour la première fois en 1984, il est devenu le choix par défaut pour les joints dynamiques destinés aux environnements sévères dans les systèmes hydrauliques.

Le PTFE adopte une approche totalement différente. Son squelette carbone-fluorure — doté de la liaison la plus forte en chimie organique — est inerte face à pratiquement tous les produits chimiques rencontrés dans les secteurs minier et du bâtiment. Il ne gonfle pas en présence d’acides, de bases, de solvants ou d’eau salée. Sa limitation est mécanique : le PTFE est un polymère rigide à faible élasticité et nécessite un élément de renforcement à ressort ou un élément de soutien pour maintenir le contact d’étanchéité au fur et à mesure de son usure. Pour les circuits d’étanchéité statique, les sièges de joints toriques sur blocs de vannes et les interfaces statiques des boîtes de rinçage, les composants en PTFE présentent une durée de vie nettement supérieure à celle des alternatives élastomères dans des environnements chimiquement agressifs.

Catégories de conditions sévères et matériaux d’étanchéité correspondants

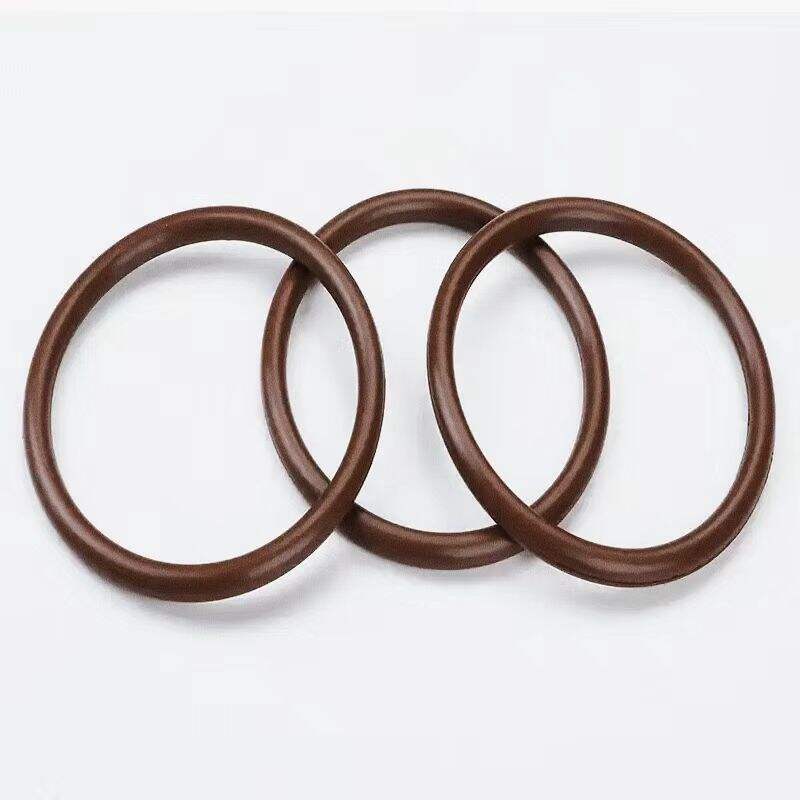

Le choix du matériau de joint pour les circuits statiques — joints toriques dans le bloc-valve, joints d’orifice de l’accumulateur, joints d’entrée d’eau de rinçage — détermine souvent davantage l’intervalle global de maintenance que le joint dynamique de percussion. Les joints statiques exposés à une eau de rinçage agressive restent inactifs entre les cycles de forage, immergés dans la chimie que transporte le circuit de rinçage. Un joint torique en NBR dans un circuit d’eau de tunnel à pH élevé peut présenter une déformation permanente par compression dès 100 heures après le premier mouillage, même si la foreuse n’a fonctionné que 20 heures de percussion durant cette période.

Identifier les modes de défaillance liés à des environnements agressifs avant qu’ils ne s’aggravent

Trois motifs indiquent une agression environnementale des joints d’étanchéité plutôt qu’une usure cyclique normale. Premièrement, une dégradation asymétrique de la face d’étanchéité : l’usure normale produit une érosion uniforme de la surface de contact sur toute la circonférence du bord du joint. Un gonflement chimique déforme de façon asymétrique la géométrie du bord, produisant un motif d’usure qui suit la direction du gonflement maximal. Deuxièmement, une modification inhabituelle de la couleur de l’huile hydraulique renvoyée : une teinte verdâtre ou laiteuse dans le circuit de retour hydraulique indique une émulsification de l’eau, souvent due à un joint de boîtier de rinçage défectueux qui permet l’entrée d’eau dans le circuit de percussion. Troisièmement, la formation de gel : certaines séquences d’attaque chimique provoquent une dissolution partielle de fragments d’élastomère dans le fluide hydraulique, générant une contamination de type gel qui obstrue les éléments filtrants plus rapidement que d’habitude et peut rayer les jeux précis du bloc-valve.

L'apparition de l'un de ces signes justifie une inspection complète du kit d'étanchéité avant le prochain intervalle de maintenance prévu, et non à ce moment-là. Continuer à faire fonctionner un joint chimiquement dégradé jusqu’au prochain remplacement programmé permet à la défaillance de s’étendre à la surface de l’alésage, ce qui élargit la portée de la réparation, passant d’un simple remplacement du kit d’étanchéité à un rechargement de l’alésage ou même au remplacement du carter.

Kits d’étanchéité anti-corrosion HOVOO pour applications minières et tunnelières

HOVOO fournit des kits d'étanchéité pour perforatrices rocheuses avec des options de composition en HNBR et en PTFE, adaptés aux principaux modèles de perforatrices utilisés dans des applications exigeantes. Le kit standard en polyuréthane (PU) convient à la plupart des opérations effectuées dans des climats tempérés et avec un rinçage à l’eau propre. Les kits en HNBR sont recommandés lorsque la température ambiante au front de taille dépasse 40 °C de façon continue, lorsque l’eau souterraine acide est utilisée comme fluide de rinçage, ou lorsque l’huile hydraulique atteint une température supérieure à 80 °C dans le circuit de retour. Des kits de renfort en PTFE destinés aux circuits statiques sont disponibles séparément pour les installations réalisées dans des projets de tunnel en milieu alcalin ou dans des zones côtières soumises à une infiltration d’eau salée.

Spécifier une composition inadaptée dans un environnement connu comme agressif, puis remplacer le kit d’étanchéité deux fois plus fréquemment, revient plus cher que de commander dès la première fois la composition appropriée. Les références spécifiques à chaque modèle proposées par HOVOO, y compris la désignation de la composition adaptée à chaque application de perforatrice, sont répertoriées sur le site hovooseal.com.
