Perforateur rocheux hydraulique économe en énergie : faible consommation et haute productivité

Sur un système pneumatique à débit fixe, chaque litre d’air produit par le compresseur et non immédiatement utilisé par la perceuse est évacué par la valve de sécurité et disparaît. Sur un système hydraulique en boucle ouverte sans détection de charge, le débit d’huile excédentaire produit le même effet : il est dévié vers le réservoir via la valve de sécurité, transformant toute cette énergie de pression en chaleur. Une perceuse fonctionnant à 50 % de son cycle de travail par percussion nominal consomme la puissance totale de la pompe pendant tout le poste de travail, dont la moitié sous forme de chaleur perdue, alors que la pompe ne dispose d’aucun moyen de réduire son débit pendant les phases d’arrêt.

C’est là le problème énergétique fondamental que résolvent les systèmes hydrauliques à détection de charge. La pompe détecte la demande réelle du circuit et fournit uniquement le débit et la pression nécessaires aux circuits de percussion, de rotation et d’avance à cet instant précis. Lors des opérations de perçage en collerette, de repositionnement ou de changement de tiges — soit probablement 30 à 40 % de chaque poste de travail — la pompe se déstroke, réduisant simultanément le débit et la pression, ce qui permet de réduire la consommation de carburant de 15 à 20 % sur les systèmes à boucle fermée par rapport à leurs équivalents à boucle ouverte. Ce gain n’est pas négligeable sur la durée de vie d’un équipement.

Hydraulique contre pneumatique : l’écart énergétique est structurel

Les perforatrices hydrauliques consomment environ le tiers de l'énergie des modèles pneumatiques équivalents lors du forage dans la même formation. Ce n'est pas une affirmation marketing : c'est une conséquence de l'incompressibilité du fluide. L'air est compressible : une partie de l'énergie sert à sa compression, et une partie de cette énergie est perdue sous forme de chaleur lors de son détente. L'huile hydraulique, quant à elle, est incompressible ; la pompe fournit une énergie sous forme de pression qui se transmet directement au mouvement du piston avec des pertes minimales de conversion. Les perforatrices hydrauliques délivrent également une énergie de frappe supérieure par coup par rapport aux modèles pneumatiques équivalents, car leur pression de fonctionnement plus élevée (160–220 bar pour les hydrauliques contre 6–10 bar pour les pneumatiques) permet d'utiliser un piston plus petit et plus léger tout en assurant un même moment ou supérieur.

Le deuxième avantage structurel réside dans le fait que les systèmes hydrauliques s’intègrent naturellement avec des pompes à débit variable à détection de charge. Les compresseurs pneumatiques à débit fixe fonctionnent à débit constant — il n’existe pas d’équivalent, sur un compresseur à vis, d’une plaque oscillante à détection de charge. La pompe hydraulique de l’excavatrice ou du foreur, en revanche, peut réduire son débit à un niveau proche de zéro pendant les périodes d’arrêt et revenir à son débit nominal en quelques millisecondes dès que la pression de percussion est requise. Dans des conditions réelles de cycle de service, cela se traduit par une réduction de la consommation de carburant de 15 à 30 % par rapport aux systèmes à débit fixe accomplissant le même travail.

D’où proviennent les économies : quatre mécanismes

La régulation de débit à détection de charge permet d’obtenir la plus grande partie des économies d’énergie — 15 à 20 % sur une journée complète de travail, sur des systèmes bien adaptés. Le deuxième mécanisme est l’optimisation du circuit de percussion : la réduction des pertes par laminage dans la vanne de percussion, obtenue en élargissant les galeries d’huile et en utilisant des pistons à deux diamètres, diminue le contournement interne, passant d’une conversion hydraulique d’entrée de 50 à 55 % à 56 à 57 %. Le troisième mécanisme concerne la gestion thermique : moins d’énergie gaspillée signifie une huile de retour plus froide, ce qui réduit la charge sur le refroidisseur et limite la dégradation de la viscosité, permettant ainsi d’allonger les intervalles de vidange d’huile. Le quatrième mécanisme porte sur l’efficacité du circuit de rinçage : dimensionner correctement la pompe à eau de rinçage en fonction de la demande réelle du trou de forage, plutôt que de la faire fonctionner à capacité fixe, réduit la consommation d’énergie auxiliaire, notamment dans les tunnels où le circuit de rinçage fonctionne en continu, même entre deux trous.

Comparaison de l’efficacité énergétique : système pneumatique, hydraulique standard et hydraulique optimisé

La fourchette de rendement de conversion de 25 à 57 % est déterminante, car le point de référence compte. À 25 % (système pneumatique), vous perdez les trois quarts de l’énergie d’entrée avant même que le foret n’ait percé un seul millimètre de roche. À 57 % (système hydraulique optimisé), les pertes tombent à 43 % — ce qui reste substantiel, mais l’amélioration est suffisamment importante pour modifier la rentabilité des opérations de forage. Des trous profonds dans des formations marginales, non viables avec des systèmes pneumatiques, deviennent productifs grâce à des équipements hydrauliques efficaces.

Coût du carburant à long terme : l’effet cumulé

Un perforateur hydraulique de 20 kW fonctionnant 250 jours par an, en deux postes, avec 4 heures de percussion réelle par poste, accumule environ 2 000 heures de percussion annuellement. Le groupe motopropulseur qui le soutient fonctionne sur une plage horaire plus large, incluant la mise en place, le repositionnement et les phases d’arrêt. Un système à débit variable (load-sensing) permet d’économiser 15 à 20 % de carburant pendant toutes ces heures non consacrées à la percussion, durant lesquelles un système à débit fixe fonctionne à pleine puissance.

En supposant une différence conservatrice de 10 litres par heure entre un système à débit variable (load-sensing) et un système équivalent à débit fixe (en tenant compte des phases d’arrêt), sur 3 000 heures de fonctionnement annuelles de la machine porteuse, cela représente 30 000 litres de diesel par an. À 1,00 $/litre — un chiffre conservateur pour la plupart des marchés miniers — cela représente 30 000 $ par machine et par an. Sur une durée de vie de l’équipement de 5 ans, les économies d’énergie seules justifient une prime significative pour les systèmes hydrauliques à débit variable par rapport aux conceptions à débit fixe.

État des joints d’étanchéité et efficacité énergétique : le lien caché

L'efficacité énergétique hydraulique n'est pas constante tout au long de la durée de vie de l'équipement. Un joint de piston de percussion en bon état laisse passer un débit d'huile minimal de la zone haute pression vers la zone basse pression pendant la phase de puissance — essentiellement, toute la différence de pression disponible accélère le piston. À mesure que le joint s'use, le débit de fuite augmente. Pour chaque point de pourcentage supplémentaire de fuite, la pression effective de percussion diminue et la quantité d'huile se transformant en chaleur dans le circuit de retour augmente. Un joint usé au point de générer un débit de fuite de 8 à 10 % ramène le perforateur à une efficacité comparable à celle d'une conception non optimisée, annulant ainsi les améliorations apportées au matériel.

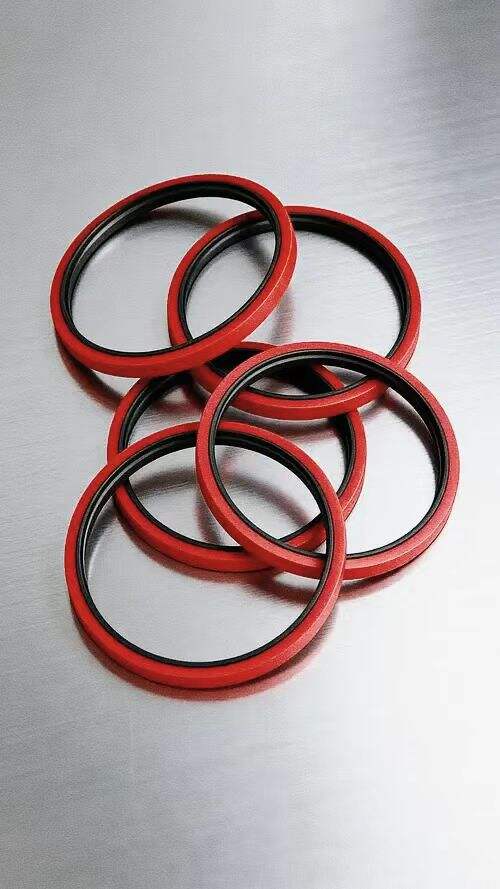

Conserver un perforateur économe en énergie, conçu avec soin, à son rendement nominal prévu signifie considérer le remplacement des joints comme une tâche d'entretien de performance, et non pas uniquement comme une tâche de prévention des fuites. HOVOO fournit des kits de joints pour les principaux modèles de perforateurs — en polyuréthane (PU) pour les plages de fonctionnement standard, et en caoutchouc nitrile hydrogéné (HNBR) pour les applications à haute température, où une température élevée du retour d’huile dégraderait prématurément le PU. Références des modèles sur hovooseal.com.
