Perforateur hydraulique intégré : structure compacte et forage stable

Le raisonnement technique en faveur d’un perforateur hydraulique à corps intégré ne repose pas sur une réduction du nombre de pièces, mais sur une réduction du nombre de surfaces d’assemblage. Chaque interface vissée entre un module de percussion et une section du carter constitue un potentiel point de fuite, un point susceptible de se desserrer sous l’effet des vibrations, ainsi qu’un cumul de tolérances affectant la coaxialité du piston, de la tige et de la tige de forage. Un corps intégré bien conçu élimine totalement ces interfaces, maintenant ainsi l’ensemble de la géométrie de percussion fixée dans un seul carter usiné.

Cette rigidité confère l'avantage de stabilité associé aux conceptions intégrées. Lorsque le piston, la vanne de distribution et le moteur de rotation partagent un même carter, sans brides intermédiaires, l’alignement entre l’adaptateur de tige et l’alésage du piston reste constant sur toute la plage de fréquences de percussion. Cette constance fait des perforatrices intégrées le choix par défaut pour les jumbos de forage de front et les unités souterraines compactes, où la rectitude des trous et la précision des embouts sont tout aussi importantes que le taux de pénétration.

Ce que signifie une structure compacte pour la géométrie de la flèche

Une perforatrice intégrée présente une longueur globale plus réduite et un poids plus léger qu’une perforatrice à conception séparée de puissance équivalente, car les éléments de raccordement, les surfaces d’étanchéité supplémentaires et les éléments de couplage entre modules ajoutent de la masse sans accroître la capacité de percussion. Sur un jumbo à simple flèche couvrant une section transversale de 7 à 12 m², la longueur de la perforatrice limite directement la proximité possible de l’outil avec les parois du tunnel et la voûte.

Par exemple, le Sandvik RD520 est conçu spécifiquement pour le forage à courte portée à proximité des parois sur les jumbos de développement. Son corps intégré élégant permet à la flèche de positionner la mèche dans les limites du profil requis par le schéma de tir, sans que la poutre d’alimentation n’ait besoin de dégager une longueur supplémentaire pour les joints entre modules. Dans une galerie de 4 m × 3,5 m, 15 cm de longueur supplémentaire du perforateur ne constituent pas un simple problème esthétique : ils entraînent un trou qui manque sa position de départ.

Les conceptions compactes intégrées simplifient également le routage du circuit hydraulique. Une conception modulaire nécessite des flexibles entre chaque module — percussion, rotation, rinçage — qui s’étendent le long du corps et ajoutent à la fois du poids et des points de défaillance potentiels. Un corps intégré achemine les galeries internes directement à travers la fonte du boîtier, éliminant ainsi totalement les flexibles externes sur la plupart des modèles.

Stabilité sous percussion en roche dure : l’argument du joint-face

Le perçage à percussion à 45–65 Hz transmet des ondes de contrainte cycliques de traction et de compression à travers le corps du percuteur. À chaque interface d’assemblage dans une conception à corps séparé, une partie de cette onde se réfléchit plutôt que de se transmettre intégralement. L’amplitude de la réflexion dépend du désaccord d’impédance acoustique à l’interface, qui est fonction de la pression de contact et de l’état de surface. Un boulon qui se desserre de 0,05 mm sous l’effet des cycles thermiques modifie de façon mesurable ce désaccord d’impédance : l’efficacité de la percussion diminue avant l’apparition de tout symptôme externe.

Les carter intégrés ne comportent aucune interface d’assemblage au milieu du corps. L’onde de contrainte traverse un matériau unique, depuis l’extrémité de l’accumulateur jusqu’au mandrin de la tige, sans discontinuité d’impédance. C’est en partie pour cette raison que les conceptions intégrées dominent sur les jumbos de forage destinés au tunnelier, où les forets fonctionnent des milliers d’heures contre des roches dures abrasives : le circuit de percussion conserve une performance constante tout au long de la durée de service, et non seulement durant les premières centaines d’heures suivant le remontage d’un module.

Comparaison de la conception intégrée selon les classes d’applications

Le Doofor DF538L-BLTG mérite d’être mentionné comme exemple de la manière dont une conception intégrée compacte permet la multitâche sur les chantiers de construction. L’unité monobloc prend en charge le forage par cuillère, le forage de trous de tir et l’installation d’ancrages sans nécessiter de changer le marteau—le boîtier compact intègre les circuits hydrauliques de chaque fonction dans un seul ensemble. Une conception modulaire visant la même capacité multifonctionnelle ajouterait des interconnexions entre modules à chaque limite fonctionnelle.

Réalité de la maintenance pour les marteaux intégrés : le compromis

Les conceptions intégrées présentent effectivement un inconvénient par rapport aux structures séparées : lorsqu’un composant situé profondément à l’intérieur du boîtier tombe en panne, l’ensemble entier doit généralement être envoyé à un centre de service, plutôt que de permettre le remplacement sur site du module défectueux. Pour les opérations disposant d’un bon accès aux ateliers et d’une logistique fiable, cette contrainte est gérable. En revanche, pour les sites éloignés fonctionnant 24 heures sur 24, sans drifter de secours, il s’agit d’une contrainte plus sérieuse.

La réponse adoptée sur les opérations bien gérées consiste à disposer d’un drifter de rechange complet plutôt que de modules de rechange. L’unité intégrée est retirée de la flèche, le drifter de rechange est installé, et les travaux de maintenance sont planifiés selon un calendrier défini, et non réalisés en urgence. Le coût total des stocks est similaire à celui associé au stockage de modules de rechange dans le cas d’une conception modulaire ; seul le modèle opérationnel diffère.

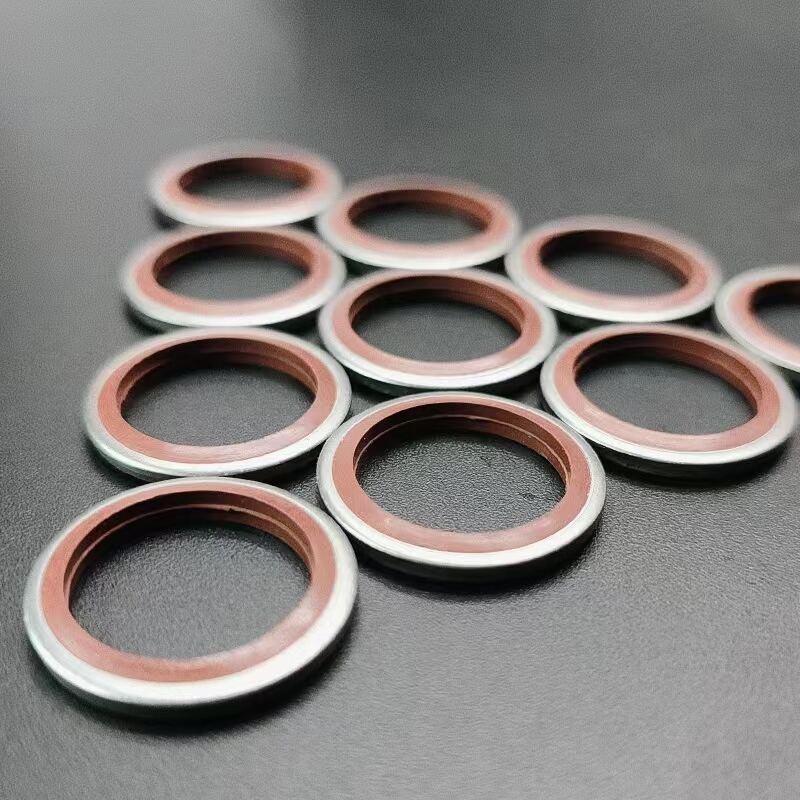

L'entretien des joints suit la même logique. Le joint du piston de percussion, le joint de la boîte de rinçage et les joints du moteur de rotation sont remplacés ensemble sous forme de kit intégré à l’issue de l’intervalle de maintenance prévu — généralement après 400 à 500 heures de percussion dans les applications en roche dure. HOVOO fournit des kits complets de joints pour drifter intégrés, adaptés aux principaux modèles des catégories de foreuses de front et de jumbos compacts, avec des options de matériaux en polyuréthane (PU) et en caoutchouc nitrile hydrogéné (HNBR), sélectionnées en fonction du type de formation géologique et de la plage de température. La liste complète des références de modèles est disponible sur hovooseal.com.
