Perforateur hydraulique à corps séparé : montage facile et coût d'entretien réduit

L'argument relatif au coût de maintenance des perforatrices à corps séparé ne provient pas de la fiche marketing, mais des conséquences d'une défaillance interne d’un drifter monolithique classique. Le module de percussion, le moteur de rotation et la boîte de rinçage sont tous scellés dans un seul boîtier. Une défaillance d’un roulement dans l’unité de rotation implique de retirer l’ensemble du drifter de la flèche, de l’expédier vers un centre de service et d’attendre. La machine reste à l’arrêt pendant que l’on remplace un seul composant — souvent un roulement coûtant 40 $ — accompagné de 200 $ de main-d’œuvre et de 300 $ de frais de transport.

La conception à corps séparé isole ces modules fonctionnels en sections accessibles indépendamment. Le module de percussion, l’unité de rotation et la boîte de rinçage disposent chacun de leur propre boîtier avec des joints d’étanchéité indépendants. Lorsqu’un roulement de l’unité de rotation tombe en panne, vous retirez uniquement ce module, le réparez ou le remplacez, puis le réinstallez — le module de percussion ne quitte jamais la poutre d’alimentation. Voilà concrètement la réduction des coûts de maintenance, et elle n’est pas négligeable.

Logique structurelle de la conception en modules

Une perceuse hydraulique à roche à conception modulaire divise généralement le perforateur en trois modules distincts reliés entre eux par des boulons latéraux ou des raccords rapides : la boîte d’arrosage avant, le corps central de percussion et le boîtier moteur arrière de rotation. Les faces de joint entre les modules sont étanches grâce à des joints toriques ou des joints de face, et non grâce à des surfaces usinées — ce qui signifie que le remplacement ne nécessite pas d’ajustement par lamage ou de réglage de précision sur le site de forage.

Le Sandvik HL1560ST, par exemple, utilise un corps en trois modules assemblés à l’aide de boulons latéraux courts. Le module de percussion — qui contient uniquement le piston et la douille distributeur — n’entre en contact avec aucune partie de la structure du corps pendant le fonctionnement. Cette séparation physique implique que les particules d’usure du piston restent confinées dans le circuit de percussion, sans migrer vers l’huile des paliers ou celle de l’engrenage de rotation, ce qui constitue une voie fréquente d’aggravation des défaillances dans les conceptions monobloc fonctionnant à de nombreuses heures de percussion.

Chaque module pèse généralement moins de 30 kg individuellement. Un technicien travaillant seul dans une galerie souterraine peut retirer, remplacer et réinstaller un module unique sans équipement de levage — une réalité pratique qui compte lorsque la grue la plus proche se trouve à 500 mètres plus haut, au bout d’une rampe.

Module séparé contre module intégré : comparaison de la maintenance et de l’accès

L'endroit où la différence de coûts s'accumule réellement

L'écart de coût d'entretien entre les conceptions séparées et monolithiques est le plus faible sur un site en surface bien géré, doté d'un bon accès à l'atelier et de logistiques fiables. Il est le plus élevé dans les opérations minières éloignées, en terrain montagneux ou dans tout projet où le déplacement des équipements hors site pour entretien prend des jours plutôt que des heures.

Considérons un perforateur fonctionnant 400 heures de percussion par mois dans une application souterraine de forage long. Si l'unité de rotation nécessite une intervention tous les 1 200 heures, une conception intégrée retire l'ensemble du perforateur du service trois fois au cours d’un cycle de vie de l’équipement de 3 600 heures. Une conception séparée retire uniquement le module de rotation, tandis que le corps de percussion continue de forer à l’aide d’une unité de rotation de rechange. Sur ce cycle, le temps de production supplémentaire généré par la réduction des temps d’arrêt couvre souvent la légère majoration liée à la conception modulaire dès la première année.

La consommation de carburant est un autre angle à considérer. Des composants plus petits par déplacement pour maintenance nécessitent moins de transport : pas besoin d’un transport lourd au diesel d’un perforateur de 150 kg vers un centre de service éloigné, quand un module de 30 kg peut être acheminé dans un véhicule de chantier. Dans le cadre d’un suivi des émissions de carbone ou des dépenses en carburant, ce calcul revêt une importance réelle.

Assemblage sur site : Ce que requièrent réellement les conceptions à raccordement rapide

Toutes les conceptions modulaires ne se valent pas en termes de rapidité d’assemblage. Les raccords hydrauliques à connexion rapide dotés d’interfaces étanches et protégées contre la poussière — standard sur les modèles récents — réduisent la reconnexion des lignes hydrauliques à quelques secondes par orifice et éliminent le risque de contamination dû à l’exposition des lignes ouvertes pendant le remplacement du module. En revanche, les anciens modèles équipés de raccords hydrauliques filetés nécessitent 15 à 20 minutes par orifice et exigent un rinçage soigneux afin d’éviter l’entrée de particules contaminantes dans le circuit de percussion via la ligne reconnectée.

L'installation de l'axe d'assemblage entre les modules — où la liaison est mécanique plutôt que filetée — permet un réglage angulaire au niveau de la jonction séparée sans outil. Les structures articulées triangulaires en forme de L vont plus loin, permettant de régler l'angle de la tête de forage indépendamment de l'orientation du porteur. Cela s'avère utile sur des terrains en pente ou des faces de forage inclinées, lorsque la flèche ne peut pas compenser la géométrie de forage requise.

Kits d'étanchéité pour les déviateurs à corps séparé : remplacement spécifique par circuit

L'avantage pratique d'une conception à corps séparé s'étend également à l'entretien des joints d'étanchéité. En effet, le circuit de percussion, le circuit de rotation et le circuit de rinçage étant physiquement séparés aux niveaux des joints entre modules, chacun d'eux peut être entretenu indépendamment. Le joint d'étanchéité du piston de percussion s'use le plus rapidement dans les roches dures ; le joint d'étanchéité de la boîte de rinçage se dégrade plus rapidement en présence d'eau contaminée ; les joints d'étanchéité du moteur de rotation suivent leur propre cycle, fonction de la charge de couple et de l'état du lubrifiant.

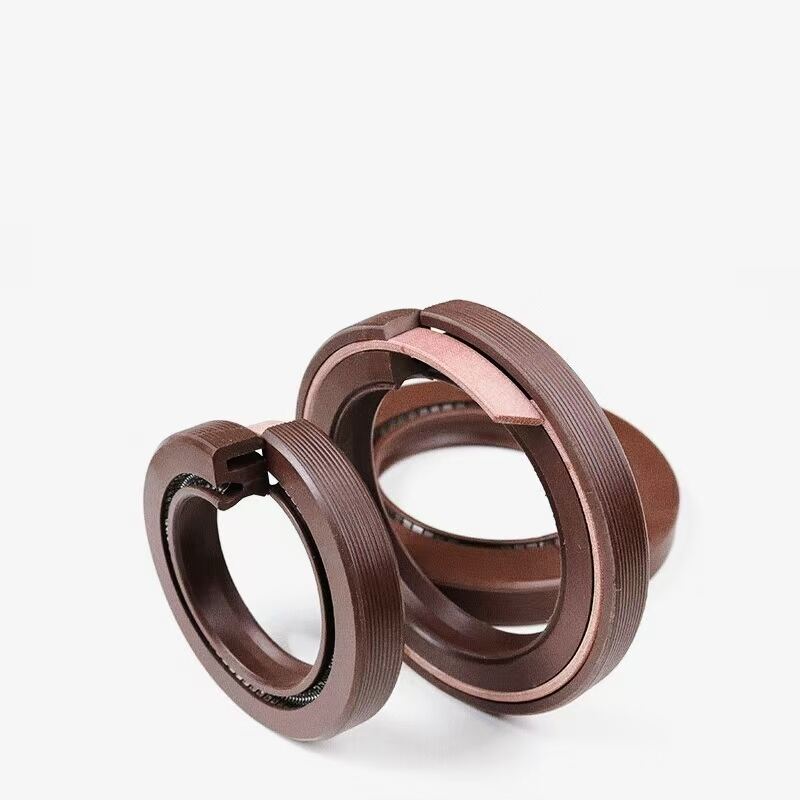

HOVOO fournit des kits d’étanchéité par circuit individuel pour les perforatrices à corps séparé : le kit de percussion, le kit de rinçage et le kit de rotation sont disponibles séparément, plutôt qu’au sein d’un ensemble de révision complet. Cette approche correspond au schéma d’usure réel des conceptions à corps séparé et évite le remplacement de joints qui conservent encore une durée de vie utile. Les références spécifiques aux modèles Sandvik série HL, Epiroc COP et Montabert à corps séparé sont disponibles sur hovooseal.com.
