Tige et mèche de perforation à roche : résistantes à l’usure, allongent considérablement la durée de vie utile

Le perforateur hydraulique lui-même provoque rarement une fuite financière sur un projet. Ce sont les consommables qui en sont responsables. Les tiges et les outils de forage sont remplacés bien plus fréquemment que le percuteur auquel ils sont fixés, et dans le forage de production — où un seul jumbo long trou peut utiliser des dizaines de trains de tiges par mois — une mauvaise sélection des matériaux se traduit rapidement par un coût significatif par mètre, avant même que quiconque ne s’en rende compte.

La fatigue des filetages, l’usure des boutons et la déformation des tiges due à une vitesse de rotation inadaptée sont trois modes de défaillance qui apparaissent régulièrement sur les chantiers où les consommables sont commandés uniquement en fonction de leur prix. Cet article traite des facteurs réels qui déterminent la durée de vie en service, ainsi que de la manière d’adapter les spécifications des tiges et des outils de forage au perforateur et à la formation géologique dans lesquelles ils seront utilisés.

Pourquoi les tiges de forage cèdent-elles prématurément

Les tiges de forage supportent simultanément deux types de charge : l'onde de contrainte de choc se propageant de la virole à l'outil, et le couple de rotation qui fait tourner la tige tandis que l'outil racler la paroi. Ces contraintes ne sont pas compatibles. Les charges de choc sont compressives et se propagent à haute fréquence ; le couple est quant à lui de torsion et continu. La tige doit supporter ces deux types de sollicitation sans subir de fatigue aux joints filetés, là où surviennent en réalité la plupart des ruptures.

Les conceptions asymétriques de filetage — dans lesquelles le flanc de charge et le flanc d’engagement présentent des géométries différentes — rigidifient le joint sous charge de choc tout en permettant néanmoins un vissage et un dévissage précis. Les fabricants réputés de tiges conçoivent spécifiquement le profil du filetage pour répondre à cette condition de sollicitation double. L’utilisation d’un acier allié tel que l’acier 23CrNiMo ou un équivalent confère une ténacité suffisante pour absorber les cycles de choc tout en résistant à la fatigue de surface, qui commence sous forme d’adhérence aux surfaces de contact des filetages.

Une pression de propulsion inadéquate est un accélérateur caché de la rupture des tiges. Si l'effort d'alimentation est trop faible, la tige de forage perd le contact avec la roche entre les coups — le balancement de la tige qui en résulte à 40–60 Hz génère des contraintes de flexion que le traitement thermique à lui seul ne peut compenser. Si cette pression est trop élevée, la couronne se coince, la tige supporte la charge totale de blocage en couple, et le défilement des filetages suit rapidement.

Couronnes à boutons en carbure : le choix de la nuance dépend de la dureté de la formation

Trois formes de boutons couvrent la plupart des applications en percussion par le haut : sphérique, semi-ballistique et conique. Les boutons sphériques constituent la solution par défaut pour les formations moyennement dures à dures — bonne résistance à l’usure, intervalle de réaffûtage prévisible. Les boutons semi-ballistiques permettent une pénétration plus rapide dans les roches plus tendres ou fracturées. La géométrie conique concentre les contraintes pour les formations les plus dures et les plus abrasives, où la force maximale de fragmentation par coup prime sur la durée de vie du bouton.

La nuance de carbure est l'autre variable. Les nuances de carbure à gradient (telles que la GC81 de Sandvik) utilisent une composition qui évolue d'un cœur plus tenace vers une couche superficielle plus dure, ce qui permet à la pastille de résister à la fois aux fissures par impact provenant de l'intérieur et à l'abrasion superficielle provenant de l'extérieur. Les nuances auto-durcissantes vont encore plus loin : le carbure durcit progressivement sous charge d'impact, ce qui allonge considérablement l'intervalle avant le premier affûtage dans des roches dures telles que le granite ou le quartzite.

En pratique, les mèches robustes utilisant un carbure haut de gamme offrent jusqu'à deux fois la durée de service des mèches standard dans des conditions géologiques appropriées. Ce facteur multiplicateur ne s'applique toutefois que lorsque le diamètre de la mèche est adapté à la vitesse de rotation de la perceuse : si le carbure tourne plus vite que la réinitialisation angulaire par coup nécessaire, il frappe à nouveau la même trace d'usure au lieu de pénétrer dans une roche fraîche.

Sélection de tiges et de mèches selon l'application

Les durées de service indiquées ci-dessus correspondent à des références terrain obtenues dans des formations rocheuses compétentes et avec des paramètres de forage corrects. Les formations fissurées ou envahies par de l’argile peuvent réduire ces valeurs de 30 à 50 % en raison d’un contact irrégulier entre le trépan et la roche et de l’ingestion de particules abrasives sur la face du trépan.

Adaptateurs de tige : le point de transfert que personne ne remplace assez tôt

L’adaptateur de tige est placé entre le piston et la première tige de forage. Il absorbe l’impact direct du piston sur sa face de contact tout en transmettant le couple de rotation à la colonne de tiges via les cannelures. L’usure des cannelures de l’adaptateur de tige ne produit pas de symptômes évidents — l’adaptateur s’ajuste toujours correctement et la foreuse fonctionne normalement — mais cette usure augmente le jeu latéral, ce qui provoque une déflexion des tiges et accélère la fatigue au niveau du premier raccord.

Sur les foreuses souterraines à haut cycle, les adaptateurs de tige nécessitent généralement un contrôle toutes les 500 heures de percussion et doivent être remplacés avant 1 000 heures, quel que soit leur état visuel. Utiliser une tige usée sur une COP 2238+ ou une Sandvik HL1560T revient essentiellement à supporter des coûts de maintenance élevés pour la drilleuse tout en réduisant considérablement la durée de vie utile des tiges à l’autre extrémité de la tige de forage.

Perte d’énergie dans la tige de forage et son coût par mètre

Chaque joint de la tige de forage constitue un point potentiel de perte d’énergie. Une connexion filetée bien adaptée et propre transmet les ondes de contrainte de choc avec une réflexion minimale. Une connexion usée ou mal adaptée renvoie une partie de l’onde de contrainte vers la drilleuse, ce qui réduit la pénétration par coup et augmente les cycles thermiques au niveau des joints d’étanchéité du carter de la drilleuse.

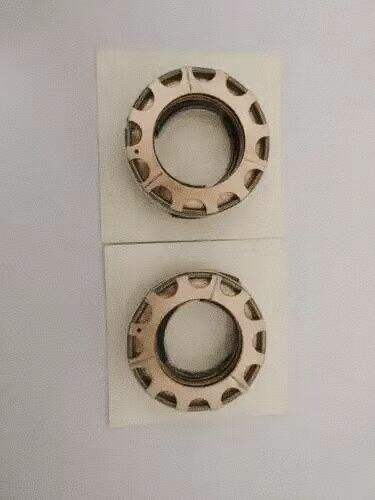

HOVOO fournit des kits d’étanchéité pour perforateurs rocheux conçus selon les tolérances des équipementiers d’origine (OEM) pour les principales marques de drifters fonctionnant avec des tiges à marteau en tête — notamment les modèles Epiroc COP, Sandvik HL/RD et Furukawa. Lorsque la maintenance des tiges est planifiée, il est recommandé d’effectuer l’inspection des joints d’étanchéité du drifter au même intervalle ; en effet, la même réflexion d’énergie qui réduit la durée de vie des tiges accroît également la contrainte cyclique subie par les joints d’étanchéité de la chambre de percussion. Références complètes des modèles sur hovooseal.com.
