Un perforateur ne signale pas lorsqu’un de ses joints d’étanchéité commence à présenter des défaillances. L’énergie de percussion diminue progressivement, la consommation d’huile augmente légèrement, et le perforateur continue de fonctionner — seulement quelques pour cent plus lentement par poste qu’il ne le faisait le mois dernier. Lorsque quelqu’un finit par remarquer une dégradation des performances, la défaillance du joint s’est souvent déjà propagée jusqu’à la chambre de percussion elle-même, et ce qui aurait dû être un simple remplacement de joints se transforme alors en une révision complète du drifter.

Ce scénario se répète sur des chantiers du monde entier, et cela pour une seule raison : les kits de joints sont considérés comme un consommable mineur plutôt que comme un composant de maintenance de précision. Cet article décrit précisément ce que contient un kit complet de joints pour perforateur, comment les conditions de fonctionnement déterminent les intervalles de remplacement, et pourquoi le choix des matériaux revêt une importance supérieure à ce que la plupart des acheteurs imaginent à des pressions comprises entre 160 et 220 bar.

Contenu d’un kit complet de joints — et rôle spécifique de chaque composant

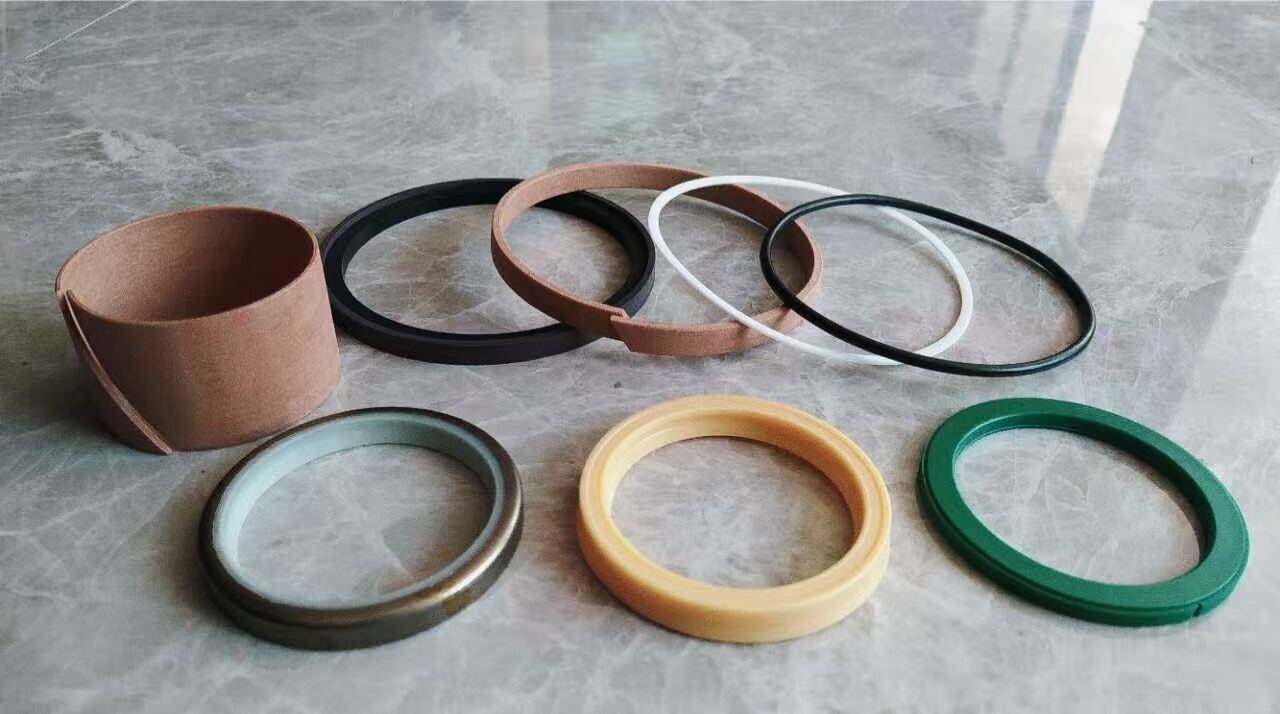

Un kit complet de joints pour perforateur rocheux n’est pas simplement un sac de joints toriques. La chambre de percussion fonctionne avec deux circuits hydrauliques distincts simultanément : le circuit de percussion haute pression, qui entraîne le mouvement du piston, et le circuit d’eau de rinçage, qui maintient le trou de forage dégagé. Chaque circuit nécessite ses propres composants d’étanchéité, et ceux-ci s’usent à des rythmes différents selon la qualité de l’eau, l’abrasivité de la formation géologique et la viscosité de l’huile.

Le joint du piston de percussion supporte la charge cyclique la plus élevée : il subit la pression hydraulique maximale à chaque fréquence de coup, généralement comprise entre 30 et 60 Hz sur un perforateur en fonctionnement. Les joints de la boîte de rinçage supportent une pression plus faible (6–25 bar selon le modèle), mais sont exposés à de l’eau contaminée transportant de fines particules rocheuses, ce qui exerce un effet abrasif sur les surfaces en élastomère. Les joints de manchon de guidage et les bagues d’essuyage doivent résister aux mouvements latéraux de l’adaptateur de tige pendant l’impact, captant ainsi des particules métalliques et des grains de poussière provenant de l’environnement de forage.

Les joints toriques du bloc de soupapes et du circuit d’accumulateur complètent le kit. Ils présentent des défaillances différentes de celles des joints dynamiques — généralement dues à un tassement par compression au fil du temps plutôt qu’à une usure abrasive —, mais un joint torique pincé ou durci dans le circuit de commande modifie la contre-pression de manière à perturber le synchronisme des coups et à réduire l’énergie de frappe, même lorsque les joints principaux de percussion paraissent intacts.

Matériau des joints : polyuréthane (PU), caoutchouc nitrile hydrogéné (HNBR) et téflon (PTFE) dans les applications de perforation rocheuse

Le choix pratique entre le polyuréthane (PU) et le HNBR dépend essentiellement de la température de fonctionnement. Dans une mine profonde où la température ambiante au front de taille dépasse 40 °C et où l’huile hydraulique revient à 80 °C ou plus, les joints en HNBR du circuit de percussion dureront sensiblement plus longtemps que ceux en PU. Dans des applications en surface, en climat tempéré et avec un bon refroidissement de l’huile, la différence de coût ne justifie que rarement cette amélioration.

Pression, cyclage et moment du remplacement — pas lorsque la perceuse s’arrête

La durée de vie d’un joint dans une perceuse à roche dépend de trois variables : l’intensité de la pression, la fréquence des cycles et la contamination. À une pression de percussion de 180 bar et une fréquence de 45 Hz, le joint du piston principal effectue environ 162 000 cycles de pression par heure. Sur un intervalle d’entretien de 500 heures, cela représente 81 millions de cycles — suffisamment pour provoquer la fatigue de tout élastomère non spécifié correctement pour cette application.

L’intervalle de remplacement approprié est déterminé par le nombre d’heures de percussion, et non par le temps calendaire. Une perforatrice fonctionnant huit heures par jour usure ses joints à un rythme différent de celui d’une unité identique fonctionnant en mode automatisé sur trois postes. La plupart des fabricants préconisent une première inspection majeure des joints après 500 heures de percussion ; dans des conditions de sol agressif ou à haute température, un seuil plus réaliste avant l’apparition d’un tassement notable du joint de la chambre de percussion se situe entre 300 et 400 heures.

Attendre qu'une fuite d'huile externe visible déclenche le remplacement d'un kit d'étanchéité signifie que le joint a déjà échoué en service : la contamination du circuit de rinçage est entrée dans la chambre de percussion, et la surface de l'alésage du piston peut nécessiter une attention particulière avant que les nouveaux joints ne puissent s'installer correctement.

Compatibilité transmodèle : un seul jeu de spécifications ne convient pas à tous les modèles

L'erreur la plus courante lors de l'achat de joints dans des parcs mixtes (plusieurs marques) consiste à commander uniquement en fonction du diamètre de l'alésage. Un kit de joints dont la taille correspond correctement au diamètre intérieur peut toutefois comporter une géométrie de lèvre inadaptée, une dureté (duromètre) incorrecte ou une disposition inappropriée des bagues de soutien pour le modèle spécifique concerné. Les modèles Epiroc COP, les séries Sandvik HL/RD et les modèles Furukawa présentent tous des géométries différentes de boîtier de rinçage ainsi que des profils de pression différents dans leurs circuits de percussion : les joints ne sont donc pas interchangeables, même lorsque les dimensions de l'alésage semblent proches.

HOVOO fabrique des kits d'étanchéité pour perforatrices, adaptés à la désignation spécifique du modèle de perforatrice, et non seulement au diamètre de perçage. Les kits sont dimensionnés conformément aux spécifications d'origine (OEM), avec des composés en polyuréthane (PU) ou en HNBR sélectionnés en fonction des conditions d'exploitation typiques de chaque modèle. La liste complète des références couvrant les marques Epiroc/Atlas Copco, Sandvik, Furukawa, Montabert et d'autres est disponible sur hovooseal.com. Lors de la commande pour une flotte mixte, la seule méthode fiable consiste à préciser le numéro de modèle de la perforatrice.

Installation : l'étape qui détermine la durée de vie du nouveau kit

Un kit d'étanchéité correctement spécifié, mais mal installé, présente une défaillance dans les premières centaines d'heures. Les deux erreurs d'installation les plus fréquentes sont la torsion des joints dynamiques lors du montage (ce qui crée un sillon d'usure spiralé au lieu d'une surface de contact uniforme) et l'inversion de l'orientation de la bague de soutien sur les joints asymétriques. Ces deux types de défaillance présentent, lorsqu'ils apparaissent, l'aspect de défauts matériels — alors qu'il s'agit d'erreurs de manipulation.

Le rinçage de l’alésage de percussion avec de l’huile hydraulique propre avant la pose de nouveaux joints élimine toutes les fines particules métalliques provenant du cycle d’usure précédent. Ces particules sont plus dures que le nouvel élastomère et provoqueront une abrasion dès le premier cycle de fonctionnement si elles ne sont pas retirées. Cette opération prend dix minutes et permet d’éviter le coût d’un deuxième jeu de joints.
