Le tunnel routier Kaminiko, situé dans la préfecture d'Hiroshima, a été percé dans du granite présentant une résistance à la compression supérieure à 200 MPa, avec des bâtiments résidentiels situés à seulement 70 mètres au-dessus de la voûte. Le dynamitage n’était pas envisageable sur de longues sections. L’équipe de construction avait besoin d’un perforateur hydraulique capable d’assurer une avance de 3,5 m² par heure dans la roche dure, dans une section de front de taille où l’espace était trop restreint pour manœuvrer des engins volumineux et où toute dégradation du sol due aux vibrations était inacceptable au-dessus de la galerie.
C’est cet ensemble de contraintes qui définit le perçage spécifique aux tunnels — non seulement des espaces plus exiguës, mais aussi un cahier des charges entièrement différent. Bruit, stabilité sous vibration confinée, efficacité du rinçage dans un débit d’air limité, et géométrie de la flèche permettant une couverture complète de la face sans qu’il soit nécessaire d’utiliser une machine trop encombrante pour passer dans la section transversale qu’elle est censée percer. Chacune de ces exigences entre en conflit avec les autres, et un perforateur conçu pour le travail en banc à ciel ouvert ne répondrait à plusieurs d’entre elles.
La contrainte géométrique : pourquoi compacité ne signifie pas puissance réduite
Les foreuses géantes pour tunnels sont classées en fonction de la section transversale qu'elles peuvent couvrir, et non en fonction des dimensions du porteur. Une unité conçue pour des sections transversales de 7 à 35 m² nécessite une géométrie de bras permettant d’atteindre l’intégralité du profil de front — voûte, radier et parois latérales — sans repositionner le porteur. Cela exige une conception articulée des bras avec capacité de maintien parallèle, afin que la poutre de poussée reste perpendiculaire au schéma de forage, quelle que soit la position du bras.
Ce que cela implique pour la perforatrice elle-même : elle doit délivrer une puissance de percussion de 12 à 20 kW dans un corps de drifter compact. La conception à piston à étages, utilisée dans certains drifters orientés tunnel, améliore l’efficacité du transfert d’énergie de choc précisément parce qu’elle optimise la densité de puissance, et non l’énergie crête. Un drifter à piston à étages de 15 kW dans une avance de 3,5 m × 1,8 m peut assurer une pénétration continue de 2 m/min dans une roche de 80 à 120 MPa, tout en s’intégrant sur un porteur pouvant emprunter une galerie d’accès de 2,5 m × 1,5 m.
Les configurations profil bas—comme la classe KJ212, conçue pour des chantiers de développement aussi exiguës que 3,5 m × 1,8 m—utilisent une flèche repliable spécifiquement afin que la machine puisse circuler à travers une ouverture de 2,5 m × 1,5 m, puis se déployer jusqu’à sa hauteur de travail maximale au front de taille. Ce n’est pas une simple considération secondaire ; il s’agit d’une exigence fondamentale de conception pour les chantiers de développement dans les mines à filons étroits.
Bruit dans un tunnel : quand la spécification standard devient une question de conformité
Le forage à ciel ouvert génère un niveau sonore de 95 à 115 dB à la position de l’opérateur dans une aire découverte. Dans un front de tunnel de 5 m × 5 m, cette même énergie de percussion ne peut pas se dissiper — le son réfléchi par les parois en béton ou en béton projeté ajoute 10 à 15 dB de réverbération. Une exposition prolongée à un niveau supérieur à 85 dB déclenche l’obligation de porter des protections auditives selon la plupart des réglementations minières applicables ; au-delà de 100 dB dans un espace clos, des limites de durée de poste entrent en vigueur.
La conception silencieuse du perforateur agit à deux niveaux : l’isolation vibratoire entre le module de percussion et la structure porteuse (réduisant ainsi la transmission des sons par voie structurelle vers la flèche et le châssis) et l’atténuation du flux d’échappement lors du rinçage, lorsque l’air est utilisé comme fluide de rinçage. Le rinçage à l’eau réduit naturellement une partie du bruit de percussion tout en maîtrisant simultanément les poussières — deux facteurs essentiels lors d’opérations réalisées dans une galerie où les poussières s’accumulent plus rapidement que ne permettent de les évacuer les systèmes de ventilation.
Les réglementations applicables aux projets de tunnel urbain — notamment les ouvrages routiers et ferroviaires situés sous des zones bâties — imposent souvent une vitesse maximale de vibration à la surface, et pas seulement un niveau sonore au front de taille. Les méthodes de forage en libre-face utilisant la percussion hydraulique plutôt que le déblaiement par explosifs permettent d’atteindre une capacité de formation du front de 3,5 m²/h dans le granite dont la résistance à la compression dépasse 200 MPa, tout en maintenant les vibrations à la surface dans des limites acceptables, là où les méthodes explosives ne le permettraient pas.
Spécifications des perforatrices pour tunnels : section transversale, configuration de la flèche et classe de perforateur
|
Section transversale (m²) |
Type de jante |
Configuration de la flèche |
Classe de perforateur |
Profondeur du trou / Diamètre |
|
3.5–12 |
Bras télescopique à faible encombrement sur chenilles, repliable |
Bras simple, compact |
10–15 kW |
Jusqu’à 3,5 m / 35–51 mm |
|
7–25 |
Jumbo articulé à deux bras |
Deux bras indépendants |
12–18 kW |
Jusqu’à 5 m / 43–64 mm |
|
12–35 |
Perceuse frontale à deux ou trois bras |
Couverture complète de la face, extensible |
15–22 kW |
Jusqu’à 5,5 m / 51–76 mm |
|
35–80 |
Jumbo à trois bras, plateforme de service |
3 bras + capacité de boulonnage |
18–25 kW |
Jusqu’à 6 m / 64–89 mm |
|
80–112 |
Jumbo renforcé, cabine ROPS/FOPS |
Téléscopique, guidage laser |
20–30 kW |
Jusqu’à 6,4 m / 76–102 mm |
Un jumbo à deux bras couvrant un schéma de face de 50 trous avec une avance de 3,5 m par cycle effectue généralement le cycle de forage en 2,5 à 3 heures dans une roche compétente. Le temps de cycle augmente nettement dans des terrains fracturés ou envahis par des argiles, où les fonctions anti-coincement s’activent fréquemment — c’est précisément dans ce contexte que la commande automatisée des paramètres réduit le délai de réaction humaine, qui, sans cela, permettrait au train de tiges de se coincer.
Stabilité sous chargement cyclique élevé dans un espace confiné
Une perceuse à roche montée sur un bras porteur transmet des vibrations au châssis porteur par l’intermédiaire de la poutre d’alimentation, des supports de berceau et des flexibles hydrauliques. Dans un tunnel, le châssis ne repose sur aucun sol souple susceptible d’absorber ces vibrations : il est posé sur du béton ou sur un remblai rocheux compacté, qui transmet intégralement les vibrations. Des freins de service à disques multiples humides et des freins de stationnement à ressorts appliqués et libérés hydrauliquement sont standard sur les bras porteurs modernes destinés aux travaux souterrains, précisément afin d’empêcher tout déplacement du châssis pendant la percussion, ce qui décalerait le trou par rapport à sa position prévue.
Une précision de positionnement du bras porteur de ± 2 cm est atteignable grâce à des systèmes automatiques de maintien parallèle et à un alignement laser, mais uniquement si le châssis reste stable au moment du perçage du collet. Un déplacement de 5 mm du châssis durant le premier mètre de forage entraîne une déviation du trou qui s’accumule jusqu’à 50–80 mm à une profondeur de 4 mètres — suffisamment pour compromettre le schéma de tir et générer un surforage augmentant les coûts de projection de béton projeté (shotcrete) à chaque cycle.

Entretien du joint d'étanchéité et du circuit de rinçage en conditions tunnelières
Les perforatrices pour tunnels accumulent des heures de percussion plus rapidement que les équipements de surface, car la machine ne peut souvent pas se déplacer entre les trous comme le ferait un engin de surface. Moins de temps consacré au déplacement signifie davantage de temps de forage par poste. Le circuit de rinçage, en particulier, supporte une charge plus importante : le rinçage à l’eau dans une tête de tunnel confinée implique que le flux de retour transporte continuellement des fines découpes à travers l’interface du joint d’étanchéité de la boîte de rinçage, plutôt que de s’écouler clairement comme ce serait le cas dans un trou ouvert en surface.

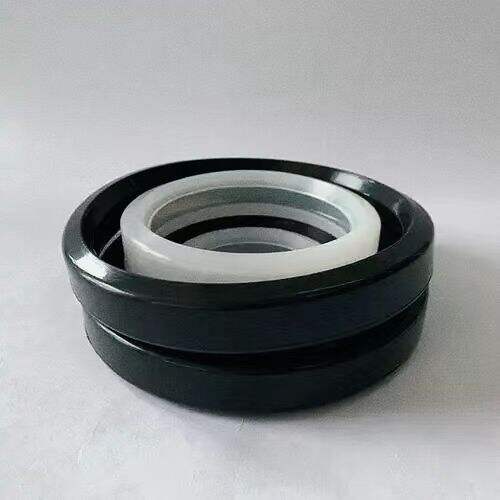

HOVOO fournit des kits d’étanchéité pour les perforatrices de tunnel utilisées sur les principaux plateformes de jumbos, y compris des modèles compatibles avec les spécifications des perforatrices Epiroc, Sandvik et Montabert. Compte tenu du taux d’usure plus élevé des boîtes de rinçage dans les applications souterraines, la conception séparée du kit de rinçage et du kit de percussion — plutôt qu’un seul kit combiné — permet un remplacement ciblé en fonction de l’usure réelle, et non un remplacement simultané des deux kits à intervalles fixes. Les kits spécifiques à chaque modèle sont répertoriés sur le site hovooseal.com.
