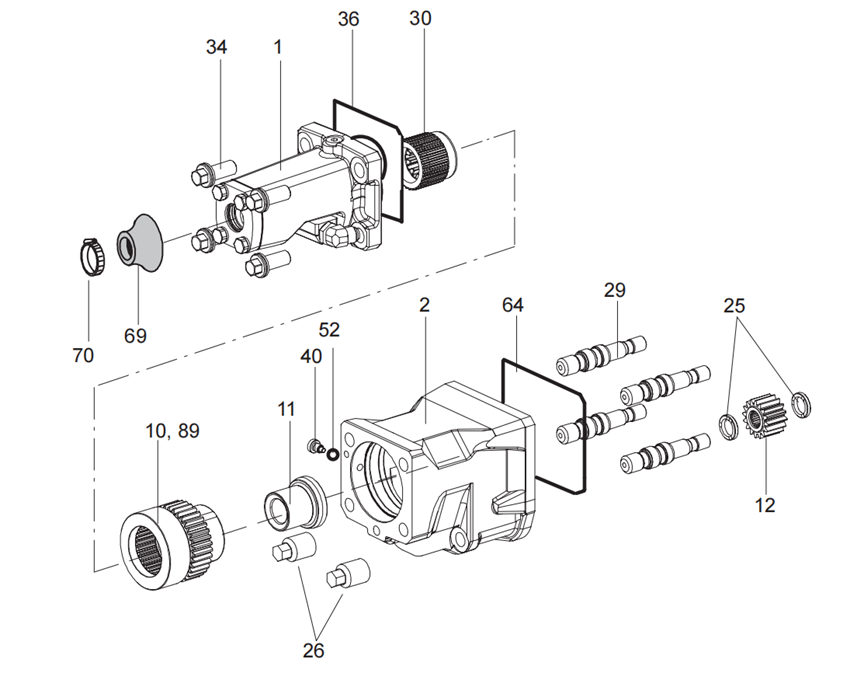

A HLX5T berendezéssel végzett hosszúlyukas termelési fúrás során a forgó csapágyat olyan terhelés éri, amelyet a fejlesztési fúrás nem reprodukál: a fúrószál 30–54 méterrel lóg a lyukban, és egy 54 méteres T51 rúdsor súlya eléri a 180–220 kg-ot. Ez a lógó rúdsor súlya állandó lefelé irányuló erőt fejt ki a száradapterre, amely folyamatosan átvezetődik a forgó csapágyon keresztül a fúrófej előtti házra. A forgó csapágynak pontos sugárirányú hézagot kell fenntartania a száradapter külső átmérője (OD) és saját maga között – ezt a hézagot, amely biztosítja a szár illeszkedését a ütőfuratba – egyszerre kell megtartania mind az állandó súlyterhelés, mind az 50 Hz-nél nagyobb ütőfrekvencia hatása alatt.
A Boliden Garpenberg alagúti ezüst-cinkbánya HLX5T gépe 25–35 méteres hosszúlyukas gyűrűket fúr a vénában elhelyezkedő lelőhelyen, ahol a forgócsapágy kopási sebessége 30–40%-kal magasabb, mint egy fejlesztő furógépnél, mivel a hosszú rúdsor oldalirányú eltérülésének hajlamát – amelyet a 35 méteres rúdsor hajlékonysága tovább fokoz – olyan tengelyen kívüli erők keletkeznek a száradapteren, amelyek meghaladják azokat az erőket, amelyeket egy rövid fejlesztő rúdsor okoz. Egy száradapter, amely a 35 méteres rúdsor terhelése alatt 0,5 mm-rel tér el tengelyen kívül a csapágy érintkezési zónájában, a csapágy furatának kopását a lefelé irányuló oldalra koncentrálja, így ovális kopási mintázatot eredményez, nem pedig egyenletes kerületi kopást.
Forgócsapágy kopási mintázata hosszúlyukas és fejlesztő fúrás esetén
|
Paraméter |
Fejlesztő fúrás |
HLX5T hosszúlyukas termelés |
Karbantartási következmények |
|
Rúdsor tömege |
3–8 kg/m × 4 m = 12–32 kg |
3–8 kg/m × 35 m = 105–280 kg |
Folyamatos gravitációs oldalirányú terhelés a csapágyon |
|
Oldalirányú rúdsor-elhajlás |
Elhanyagolható 4 m-nél |
Erősítve 35 m-es hajlítási rugalmasságnál |
Ovális gumibélés kopása: cserélni 0,35 mm-nél, nem 0,40 mm-nél |
|
Ütésórák/fúrás |
1–3 perc/fúrás |
25–35 perc/fúrás |
10-szer több gumibélés-ciklus szervizintervallumonként |
|
Gumibélés-ellenőrzési időköz |
500 óra |
Ajánlott: 350 óra |
Korai kopás lefelé mutató elrendezésnél |
A Garpenberg HLX5T karbantartó csapatának mérőkészüléke nem egyetlen pontot mutató mutatós műszer, hanem egy ovális mérőműszer, amellyel a csapágyhüvely kopását ellenőrzik – mind a függőleges, mind a vízszintes átmérőt mérve, így észlelhető az aszimmetrikus kopás, amelyet a hosszú zsinór súlya okoz. Egy olyan csapágyhüvely, amelynek függőleges irányú kopása 0,20 mm, vízszintes irányú kopása pedig 0,05 mm, már működési szempontból is degradálódott, annak ellenére, hogy a vízszintes irányú kopás mértéke még a névleges cserelimiten belül van. A HOVOO kopásálló HLX5T forgó csapágyhüvelyeket szállít, amelyeknél a furat geometriája illeszkedik a gyártási fúrási terhelési profilhoz. További információk a hovooseal.com oldalon.
