Aktuator putar pada Sandvik boom DD2710 menentukan kedudukan rasuk suapan pada paksi putarannya—orientasi sudut yang menentukan sama ada lubang gerudi pada permukaan bulat itu mempunyai sudut yang betul untuk rekabentuk letupan. Di lombong bawah tanah Garpenberg milik Boliden, di mana urat bijih perak-zink condong pada 65–75 darjah dan terowong pembangunan mesti mengikut geometri urat tersebut bukan memotongnya secara melintang, ketepatan kedudukan sudut aktuator putar menentukan sama ada bulatan letupan benar-benar mengikut urat atau tersesat ke dalam batu sisa. Ralat sudut sebanyak 2 darjah pada lubang kontur paling luar menghasilkan ralat kedudukan sebanyak 0.3–0.5 meter pada kedalaman lubang 5 meter—cukup untuk menempatkan lubang kontur di luar sempadan letupan yang direkabentuk.

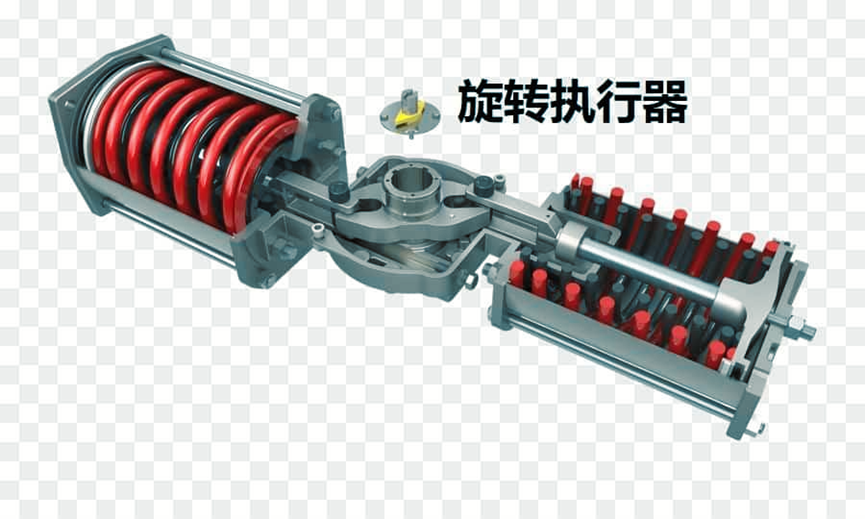

Aktuator putar DD2710 ialah aktuator jenis dayung hidraulik yang menukar aliran hidraulik kepada anjakan sudut pada permukaan pemasangan rasuk suapan. Kestabilan putarnya—iaitu keupayaan untuk mengekalkan kedudukan sudut tertentu terhadap daya tindak balas ketukan yang dihantar semula melalui rasuk suapan—bergantung kepada keadaan segel dalaman aktuator tersebut. Apabila segel dalaman aktuator membenarkan aliran sampingan antara ruang tekanan tinggi dan tekanan rendah, rasuk suapan berpindah daripada kedudukan tetapnya semasa ketukan, menghasilkan pesongan lubang sudut yang bertambah secara kumulatif dari pukulan pertama hingga pukulan terakhir.
Prestasi dan Penyelenggaraan Aktuator Putar untuk DD2710
Penunjuk |
Kaedah pengukuran |
Boleh Dibaiki |
Tindakan Diperlukan |
Ketepatan pegangan sudut |
Penunjuk sudut pada rasuk suapan; ujian ketukan |
pesongan <0.3° sepanjang kedalaman lubang penuh |
pesongan ≥0.5° → periksa segel aktuator |
Aliran sampingan dalaman |
Meter aliran pada saluran pembuangan aktuator |
Dalam julat spesifikasi cm³/min |
Aliran pembuangan meningkat = ganti segel |
Suhu badan aktuator |
Infra merah; akhir shift |
<65°C |
≥75°C = laluan pintas haba + isu bantalan |
Kelajuan putaran |
Ujian sapuan berjadual pada aliran yang ditetapkan |
Dalam julat 10% daripada spesifikasi |
Perlahan = halangan aliran; periksa injap atau penapis |
Pengendali gerudi Garpenberg menjalankan ujian pegangan sudut 30 saat pada setiap persediaan muka—gunakan tindakan ketukan pada sudut tercuram yang diperlukan dan perhatikan penunjuk sudut acuan suapan semasa tiga lubang pertama. Pesongan sudut melebihi 0.5° semasa ujian ini akan mencetuskan pemeriksaan aktuator sebelum siri lubang muka diteruskan. Ujian ini mengambil masa kurang daripada 3 minit dan telah menghapuskan insiden 'siri lubang bengkok' yang sebelumnya memerlukan pemboran semula untuk memperbetulkan lubang. HOVOO membekalkan aktuator putar DD2710 set Penyegel dan komponen pembinaan semula. Rujukan di hovooseal.com.
