Vedação do Eixo do Motor de Rotação de uma Perfuradora de Rocha: Como Funciona e Como Escolher uma Substituição

O motor hidráulico que faz girar o adaptador de haste de uma perfuradora possui um eixo de saída que gira continuamente dentro de uma carcaça cheia de óleo lubrificante, e uma pequena junta de borracha é tudo o que impede que esse óleo escape ao longo do eixo. Essa junta desempenha um tipo diferente de função em comparação com a junta de Copo ou diafragma abordada em outra seção: ela não precisa conter alta pressão, mas sim vedar um eixo em rotação contínua, indefinidamente, durante todo o tempo em que a perfuradora estiver em operação. Este artigo explica como realmente funciona uma junta de vedação para motores de rotação, por que ela falha da maneira como falha e o que verificar antes de encomendar uma substituta.

O que é uma vedação de eixo de motor de rotação em uma perfuradora hidráulica de rochas?

A vedação de eixo de motor de rotação é uma vedação radial com lábio instalada ao redor do eixo de saída do motor hidráulico que aciona o adaptador de haste da perfuradora de rochas. Ela fica posicionada exatamente onde esse eixo atravessa a carcaça do motor, vedando o óleo lubrificante no interior da carcaça, ao mesmo tempo que permite que o eixo gire livremente continuamente à velocidade de operação.

Esse tipo de vedação é também comumente denominado vedação rotativa de eixo, vedação radial com lábio ou simplesmente vedação de óleo, e o mesmo projeto básico é utilizado em uma vasta gama de máquinas rotativas, desde caixas de câmbio automotivas até motores industriais. O que torna específica sua aplicação na perfuradora de rochas é o ambiente operacional: serviço contínuo, vibração transmitida pelo mecanismo de percussão e localização exposta à mesma poeira e detritos com os quais a cabeça frontal lida.

Como uma vedação rotativa com lábio realmente retém o óleo em um eixo giratório?

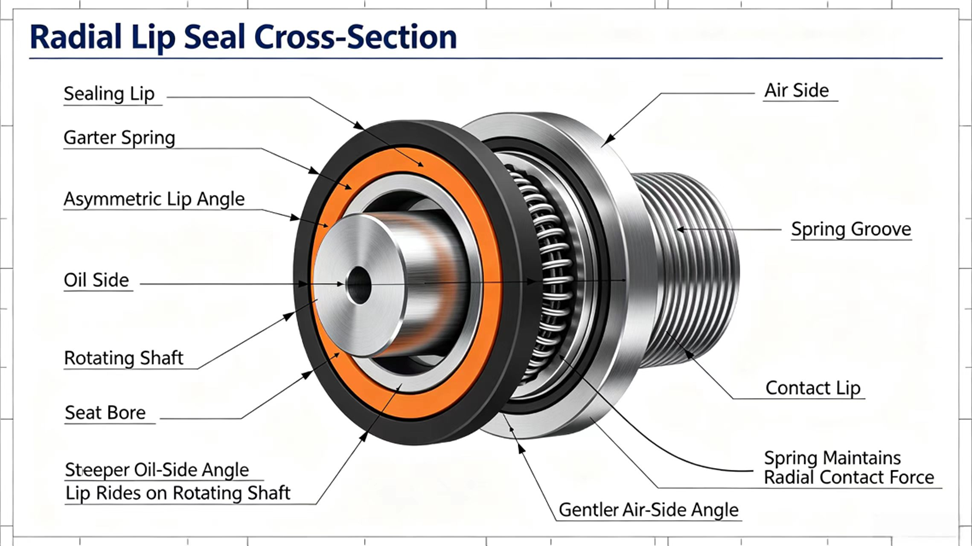

Uma vedação rotativa de lábio funciona por meio de um lábio de vedação flexível que se mantém em contato contínuo com o eixo rotativo, normalmente pressionado contra ele por uma pequena mola circular do tipo garter, que preserva a força de contato à medida que o lábio se desgasta ao longo do tempo. A secção transversal do lábio é geralmente assimétrica, com um ângulo mais acentuado no lado do óleo do que no lado do ar; essa assimetria faz mais do que simplesmente manter o lábio posicionado: à medida que o eixo gira, ela gera uma ligeira ação hidrodinâmica de bombeamento que devolve ativamente o óleo para a carcaça, em vez de depender apenas do lábio para bloqueá-lo de forma passiva.

Projetos mais sofisticados acrescentam sulcos espirais finos ou saliências na superfície da borda, especificamente para reforçar essa ação de bombeamento; em alguns casos, são projetados para funcionar independentemente do sentido de rotação do eixo. No motor de rotação de uma perfuradora de rochas, onde o eixo pode girar em qualquer direção, dependendo das operações de perfuração e de troca de hastes, essa capacidade bidirecional é mais importante do que seria em um motor que gira sempre em apenas um sentido.

A condição básica que qualquer vedação desse tipo deve satisfazer, em qualquer ponto ao redor da circunferência do eixo, é que a pressão de contato da borda deve permanecer acima da pressão do fluido que ela impede. Estudos por elementos finitos de vedadores rotativos com borda carregada por mola confirmam isso diretamente e também revelam a capacidade dinâmica real de um vedador bem projetado: num estudo de um vedador submetido a uma excentricidade radial do eixo de 0,2 mm (o eixo oscilando ligeiramente fora do centro durante a rotação) sob uma pressão interna de 0,2 MPa, o projeto otimizado manteve a pressão de contato consistentemente acima da pressão do meio em todas as posições ao longo da rotação completa, sem colapso localizado de pressão, e limitou a vazão medida a cerca de meio grama por hora. Esse tipo de rastreamento dinâmico — não apenas contato estático quando o eixo está perfeitamente imóvel e centralizado — é exatamente o que a mola helicoidal e a flexibilidade da borda visam proporcionar.

Por que um vedador de eixo de motor rotativo não é projetado para reter pressão?

É um equívoco comum e oneroso tratar uma vedação rotativa de eixo como se fosse uma vedação de pressão. Não é. Uma vedação de lábio padrão geralmente é classificada apenas para uma pequena diferença de pressão através dela, comumente citada na faixa de alguns bar, bem abaixo da pressão de trabalho encontrada em outras partes do circuito hidráulico da broca.

Essa distinção é importante porque redefine o que realmente protege a vedação: não a própria resistência da vedação, mas a integridade da linha de drenagem da carcaça, que mantém a pressão afastada dela desde o início. Uma vedação de eixo perfeitamente adequada pode falhar rapidamente se esse circuito de suporte não estiver desempenhando sua função — um tema amplo o suficiente para merecer uma análise detalhada específica.

O que acontece quando a vedação do eixo do motor de rotação falha?

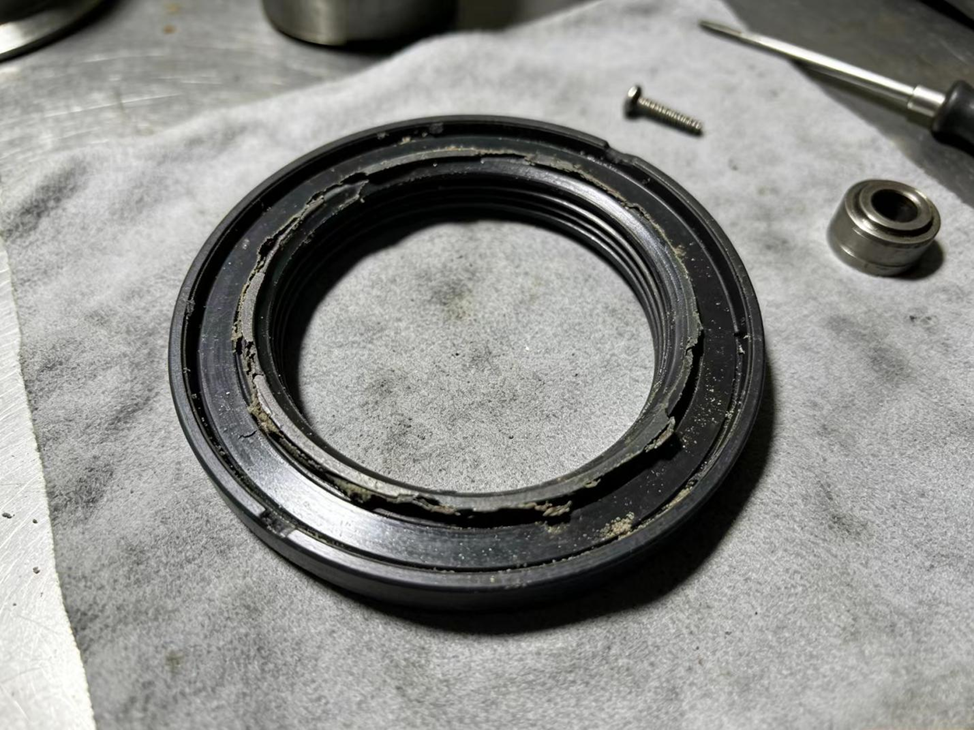

Assim que a borda da vedação perde contato com o eixo ou a mola de retenção perde tensão, o óleo pode migrar para fora do corpo do motor ao longo do eixo. Em casos leves, isso se manifesta como um lento gotejamento de óleo na região do eixo do motor; em falhas mais avançadas, especialmente quando o corpo opera sob pressão excessiva, a borda da vedação pode ser totalmente expulsa de seu alojamento, causando uma perda muito mais rápida de óleo.

Além do vazamento visível, uma vedação de eixo defeituosa também abre uma via para poeira e resíduos de perfuração penetrarem no corpo do motor a partir do exterior, pois a mesma borda que retém o óleo também impede a contaminação. Assim, uma falha na vedação de eixo pode transformar-se num problema de contaminação para todo o motor, não apenas num problema localizado de vazamento de óleo.

Como saber se a vedação de eixo do seu motor de rotação falhou?

Uma vedação de eixo em processo de falha geralmente se manifesta por um ou mais dos seguintes sinais:

• Gotejamento ou vazamento visível de óleo na região do eixo do motor de rotação durante ou após a operação.
• Uma queda no nível do óleo na carcaça do motor ou contaminação por óleo em locais onde não deveria ocorrer.
• Um sulco visível desgastado no eixo no ponto de contato com a vedação, identificado durante a inspeção.
• Poeira ou detritos encontrados no interior da carcaça do motor durante a desmontagem, indicando que a vedação tem permitido tanto a entrada de contaminantes quanto a saída de óleo.
• Leituras anormais de pressão no dreno da carcaça, que apontam para a causa subjacente, e não para a própria vedação.

A tabela abaixo relaciona esses sintomas às causas prováveis e ao próximo procedimento lógico de verificação.

O que causa a falha prematura da vedação do eixo?

Várias condições encurtam a vida útil da vedação do eixo de um motor rotativo, e a primeira desta lista é, de longe, a mais comum no campo:

• Pressão excessiva de drenagem do carcaça proveniente de uma linha de drenagem obstruída, amassada, bloqueada ou de diâmetro insuficiente — fator amplamente reconhecido, em toda a área de diagnóstico de motores hidráulicos, como a principal causa de falha da vedação do eixo.
• Uma válvula de controle que fecha seu caminho de retorno antes de fechar seu caminho de alimentação ao centrar, causando um pico momentâneo de pressão no circuito de retorno do motor, sem saída senão através da vedação do eixo.
• Contaminação que atinge o lábio da vedação devido a uma vedação contra poeira defeituosa ou ausente, acelerando diretamente o desgaste do lábio.
• Superfície do eixo desgastada ou corroída no ponto de contato com a vedação, impedindo que até mesmo uma vedação nova e corretamente dimensionada realize uma vedação adequada.
• Instalação incorreta, incluindo mola de retenção danificada ou deslocada, ou vedação instalada em ângulo dentro de seu alojamento.

A pré-compressão do lábio contra o eixo também deve ocorrer dentro de uma janela bastante estreita, semelhante, em espírito, à sensibilidade à pré-carga discutida para outros tipos de vedação em outras partes desta série. Estudos de simulação de uma vedação elástomérica carregada por mola equivalente em torno de um eixo rotativo revelaram que o aumento da pré-compressão de 8% para cerca de 10% melhorou de forma constante a tensão de contato e o desempenho de vedação, mas ao elevá-la ainda mais, para cerca de 14%, o ponto de tensão máxima deslocou-se para o chanfro da vedação, gerando uma concentração de tensão severa e localizada nesse ponto — a assinatura mecânica do elástomero sendo comprimido em qualquer pequeno espaço livre que consiga alcançar. O mesmo corpo de trabalho constatou que, à medida que a pressão interna aumentava, mesmo na presença de um pequeno espaço livre, a borracha era forçada para esse espaço e a tensão local no ponto de extrusão subia acentuadamente, passando de aproximadamente 10 MPa para até 75 MPa com um aumento de várias vezes na pressão. Uma vedação para eixo não possui pré-compressão ajustável em campo, mas essa pesquisa explica por que uma vedação que perdeu seu ajuste projetado — devido a um furo desgastado, uma mola deslocada ou uma peça de reposição incorreta — tende a falhar em um ponto específico e localizado, em vez de desgastar-se de forma uniforme.

O alinhamento é uma questão relacionada, mas distinta, da pré-compressão. Além da simples excentricidade radial, pesquisas sobre selos rotativos de lábio também analisaram especificamente o desalinhamento angular — ou seja, o selo instalado ligeiramente inclinado em relação ao eixo do eixo, em vez de ser montado perpendicularmente a ele. Esse estudo revelou que o desalinhamento angular altera o padrão de contato do lábio de forma genuinamente tridimensional, tornando a largura e a pressão de contato claramente irregulares ao longo da circunferência, mesmo quando a vazão média não piora necessariamente. A conclusão prática para a instalação é direta, embora a mecânica subjacente seja complexa: um selo de eixo deve ser assentado perpendicularmente no seu alojamento, não apenas centralizado, pois o contato irregular concentra o desgaste em pontos específicos, em vez de distribuí-lo uniformemente ao longo do lábio.

Por Que a Pressão do Dreno do Carter É Tão Importante para Este Selo?

A capacidade de pressão nominal de uma vedação rotativa de lábio é modesta segundo os padrões hidráulicos, e a linha de drenagem do carter do motor existe especificamente para manter a vedação operando bem dentro dessa classificação, fornecendo à vazão interna um caminho de baixa resistência de retorno ao reservatório. Quando esse caminho é restringido — por uma linha entupida, uma conexão de dimensão insuficiente, um elemento filtrante que gera contrapressão ou uma configuração de válvula que aprisiona pressão no circuito de retorno — a pressão na cavidade do carter aumenta, e essa pressão age diretamente sobre o lábio da vedação.

O resultado prático é que uma vedação de eixo substituída sem resolver o problema da drenagem do carter tende a falhar novamente em um cronograma semelhante, pois a nova vedação fica exposta à mesma pressão excessiva que danificou a anterior. É por isso que técnicos hidráulicos experientes tratam falhas repetidas de vedação de eixo no mesmo motor como um problema do circuito de drenagem do carter até que se prove o contrário, em vez de presumir uma sequência de peças defeituosas.

O Que Você Deve Verificar Antes de Substituir a Vedação de Eixo?

Antes de encomendar uma nova vedação do eixo, alguns testes ajudam a confirmar a falha e a evitar sua repetição:

1. Inspeccione a linha de drenagem do carter em busca de dobras, obstruções ou conexões com diâmetro insuficiente, e confirme que ela conduz diretamente ao reservatório, sem passar por um filtro ou válvula restritiva.
2. Verifique a pressão de drenagem do carter do motor contra seu limite nominal, caso haja equipamento de teste disponível, em vez de presumir que a linha está desobstruída apenas porque parece intacta.
3. Inspeccione a superfície do eixo no ponto de contato com a vedação em busca de sulcos, pites ou corrosão, que poderiam impedir o correto assentamento de uma nova vedação.
4. Confirme se falhas recorrentes indicam um problema com uma válvula ou circuito em outra parte do sistema hidráulico, especialmente um que possa causar picos de pressão ao parar ou inverter o sentido de rotação do motor.
5. Verifique o estado de qualquer vedação protetora contra poeira que proteja a vedação do eixo contra contaminação externa, e substitua-a simultaneamente caso apresente sinais de desgaste.

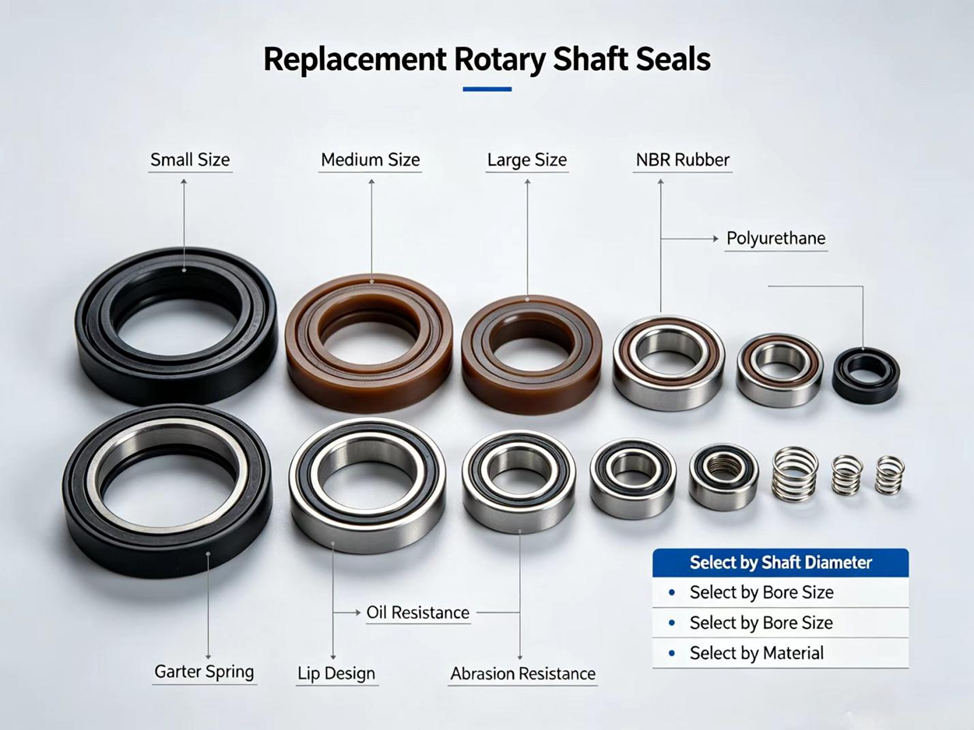

Como Escolher a Vedação de Eixo de Substituição Adequada?

Com a causa raiz resolvida, três fatores determinam a junta de vedação de substituição adequada:

• Correspondência dimensional exata ao diâmetro do eixo do motor, ao furo e à largura da junta, uma vez que as juntas rotativas com lábio são dimensionadas com precisão e, em geral, não são intercambiáveis entre modelos de motores.
• Um material e um design de lábio adequados ao tipo de óleo do carter, à temperatura de operação e ao padrão de rotação (rotação unidirecional versus rotação reversível), detalhados mais amplamente em um artigo complementar sobre materiais para juntas de vedação de eixo.
• Confirmação do estado e do assentamento correto da mola helicoidal, pois uma junta com mola deslocada ou ausente não manterá a força de contato do lábio, mesmo que o elastômero em si esteja em boas condições.

Onde é possível obter uma junta de vedação de eixo confiável de substituição?

Como as dimensões das juntas de vedação de eixo são específicas para cada modelo de motor, a aquisição depende de encontrar um fornecedor capaz de corresponder exatamente às especificações do seu motor, em vez de uma peça genericamente dimensionada.

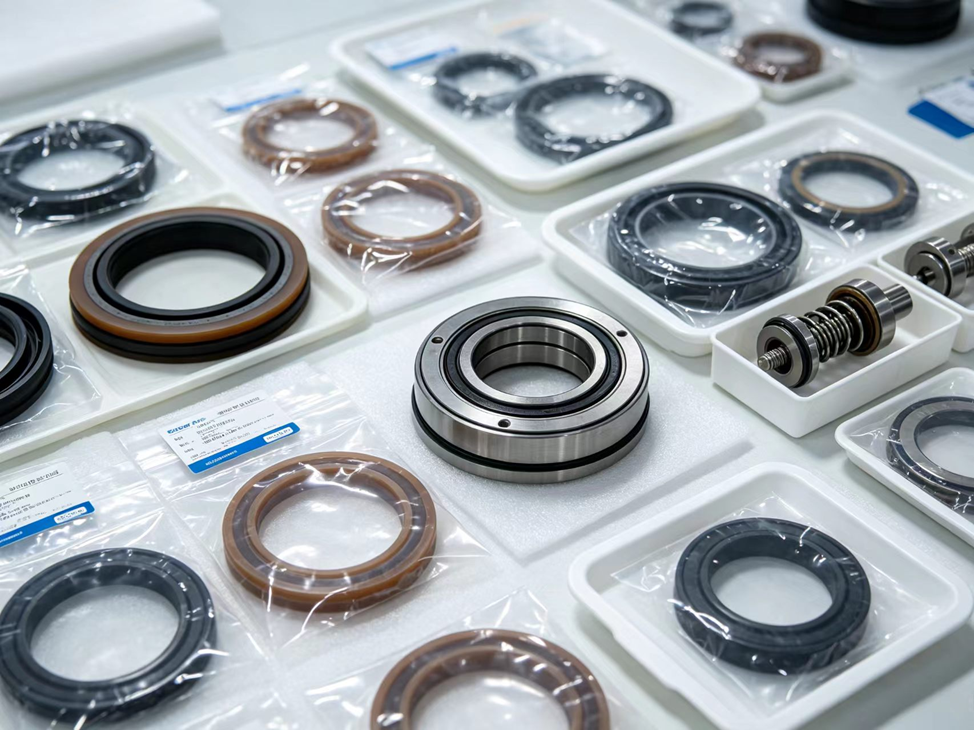

Nanjing Hovoo Machinery Technology Co., Ltd, fabricante chinês de selos fundada em 2013, produz componentes de vedação em PU, borracha e PTFE, incluindo selos rotativos para eixos utilizados em motores hidráulicos de perfuratrizes e sondas de perfuração, com equivalência cruzada às principais marcas de equipamentos, e afirma oferecer suporte técnico gratuito para ajudar a confirmar as dimensões e o material corretos para um determinado motor antes do pedido.

Se você não tiver certeza de qual selo de eixo seu motor necessita, fornecer ao fornecedor o modelo do motor ou o número de peça existente do selo, juntamente com uma observação sobre as condições operacionais típicas (temperatura, padrão de rotação e tipo de óleo no carter), é a maneira mais confiável de obter um selo que se encaixe adequadamente e tenha boa durabilidade.

.

1. Sun H., Zhang X., Liang X., Wang H., Yang Y. "Pesquisa sobre modelagem e simulação da estrutura de vedação rotativa do furo do eixo excêntrico." Hydraulics Pneumatics & Seals, 2026, (05): 29–36.
2. Xu X., Luo B., Jia X., Chen S., Guo F. "Projeto de Otimização de Vedação Radial com Lábio sob Condições de Alta Pressão e Desalinhamento Radial." Lubrication Engineering, publicado online antecipadamente, 2026.
3. Xu L., Li Z., Qiu H., Zou G., Liu C., Guo F. "Influência da Excentricidade Angular no Desempenho de Vedação Rotativa com Lábio." Lubrication Engineering, publicado online antecipadamente, 2026.
