De Que Material É Feita a Vedação do Eixo do Motor de Rotação de uma Perfuradora de Rocha? Explicação de NBR, FKM e PU

Uma vedação do eixo do motor de rotação passa toda a sua vida útil em um único estado contínuo: um lábio flexível pressionado contra um eixo que nunca para de girar enquanto a perfuradora está em operação. Esse contato deslizante constante, combinado com a exposição ao óleo do carter do motor e à temperatura atingida pelo motor em serviço, torna a escolha do material um fator significativo na duração real da vedação. Este artigo analisa os materiais mais comumente utilizados nas vedação do eixo do motor de rotação e as aplicações adequadas para cada um.

De Que Material É Feita uma Vedação do Eixo do Motor de Rotação?

As vedações do eixo do motor de rotação são, na maioria das vezes, moldadas em borracha nitrílica (NBR), fluoroelastômero (FKM) ou poliuretano (PU), combinadas com uma carcaça de metal ou plástico que mantém a forma da vedação e uma mola helicoidal que assegura a força de contato do lábio de vedação contra o eixo. A escolha entre esses três materiais depende principalmente da temperatura de operação do óleo da carcaça e do ciclo de trabalho esperado para a vedação.

Por que o material da vedação do eixo é importante para uma vedação em rotação contínua?

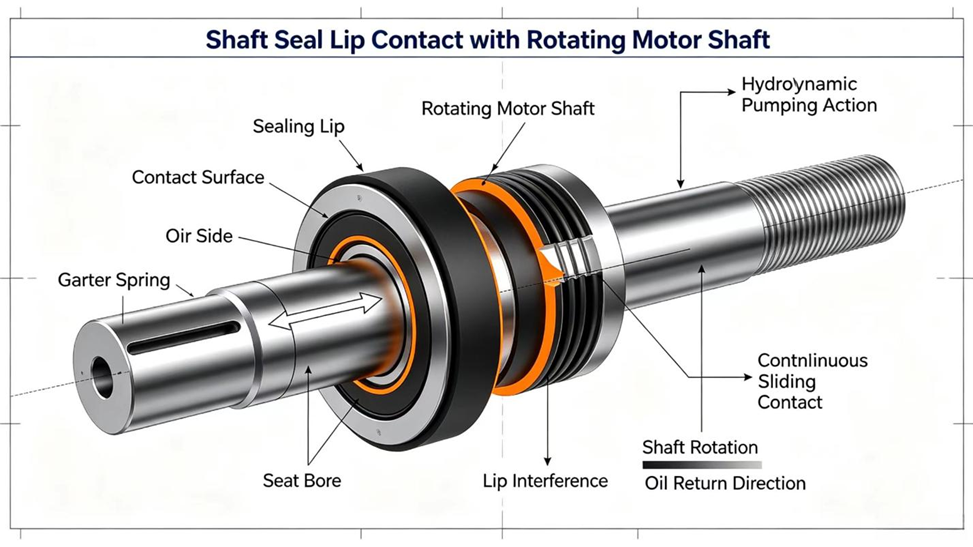

Diferentemente de uma vedação que se move apenas ocasionalmente, como um cilindro selo de haste , uma vedação do eixo do motor de rotação mantém contato deslizante constante com sua superfície conjugada praticamente durante todo o tempo em que a broca opera. Esse contato contínuo gera calor friccional contínuo no lábio, além da própria temperatura atingida pelo óleo da carcaça, e exige que o material sustente seu desempenho de vedação ao longo de um número muito elevado de rotações do eixo, em vez de um número comparativamente pequeno de ciclos alternados.

Um material que é uma má correspondência para essas condições revela isso por meio de sintomas familiares: o lábio endurecendo e perdendo força de contato devido ao calor contínuo, ou desgastando um sulco visível no eixo mais rapidamente do que o esperado, ou inchando e amolecendo devido à má compatibilidade com o óleo do carter em uso.

O que é NBR e por que é a opção padrão comum para selos de eixo?

O NBR é a escolha de propósito geral para selos rotativos de eixo em sistemas hidráulicos à base de óleo mineral pelas mesmas razões pelas quais é a opção padrão para muitos outros selos hidráulicos: forte resistência a óleos hidráulicos e lubrificantes à base de minerais, flexibilidade razoável em uma ampla faixa de temperaturas e custo moderado. Para um motor rotativo operando em temperaturas do carter não excepcionais, o NBR é normalmente a especificação padrão.

Seu limite de temperatura para uso contínuo, normalmente citado na faixa de aproximadamente 100–120 °C, dependendo do composto específico, é o principal fator que, eventualmente, leva um projeto a adotar um material diferente, uma vez que o calor gerado por atrito em um lábio em rotação contínua pode elevar as temperaturas locais acima do que a temperatura do óleo no corpo principal sozinha sugeriria.

Mesmo dentro da borracha NBR, o sistema antioxidante incorporado à composição tem um efeito mensurável na capacidade dessa classificação térmica de se manter ao longo do tempo. Testes comparativos entre uma grade convencional de NBR e uma versão que copolimeriza seu antioxidante diretamente na cadeia molecular da borracha — em vez de adicioná-lo como um aditivo separado — revelaram que a grade modificada manteve uma resistência superior ao envelhecimento por calor e oxigênio, em diversas combinações de antioxidantes. A explicação é simples: um antioxidante convencional misturado pode migrar gradualmente para fora da borracha e ser lixiviado pelo óleo, por solventes ou pelo calor contínuo, enquanto um antioxidante ligado covalentemente à cadeia polimérica permanece fixo durante toda a vida útil da peça. Uma vedação de eixo é um excelente candidato a se beneficiar dessa distinção, pois passa toda a sua vida útil em contato contínuo com o óleo do cárter, sob temperaturas locais elevadas — exatamente a condição que promove a lixiviação mais rápida de um antioxidante convencional.

O que é FKM e quando ele é preferido para vedação de eixos?

O FKM oferece um limite de temperatura mais elevado para uso contínuo do que o NBR, frequentemente citado como alto quanto 200 °C, além de uma resistência química mais ampla. Para um motor rotativo que opera em altas temperaturas — devido a um ciclo de trabalho intenso, a um clima quente ou a um circuito de drenagem da carcaça que não dissipa o calor tão eficientemente quanto deveria — a margem adicional de temperatura do FKM pode ser a diferença entre uma vedação de eixo que atinge sua vida útil esperada e outra que endurece e falha precocemente.

A contrapartida é o custo e, em algumas formulações, uma flexibilidade reduzida em baixas temperaturas comparada ao NBR. O FKM é geralmente especificado para vedações de eixo apenas quando a temperatura de operação ou a compatibilidade com fluidos realmente exigem seu uso, e não como uma atualização padrão.

E quanto ao poliuretano para vedações de eixo?

A resistência ao desgaste e ao rasgo do poliuretano é menos central para a função de uma vedação de eixo do que para uma vedação contra poeira ou contra água, pois o principal mecanismo de desgaste de uma vedação de eixo é o contato deslizante contínuo, e não a exposição a partículas abrasivas. O PU ainda é utilizado em alguns projetos de vedação rotativa de eixo, especialmente quando se valoriza uma resistência adicional a mordidas e danos durante a instalação, mas é menos comumente a primeira opção para essa aplicação, comparado ao NBR ou ao FKM.

Uma quarta opção que vale a pena conhecer, embora permaneça uma especialidade em vez de uma escolha padrão, é um lábio de vedação em PTFE modificado no lugar de um elastômero convencional. Testes comparativos em bancada de um PTFE modificado e amolecido selo rotativo em comparação com uma vedação de lábio de elastômero padrão, operada intencionalmente sob lubrificação deficiente e condições levemente corrosivas, registrou-se uma temperatura operacional mais baixa na vedação (até cerca de 3,6 °C a menos sob lubrificação deficiente) e um torque de fricção menor à mesma velocidade do eixo. Nessas condições específicas — lubrificação marginal ou fluido de caixa levemente corrosivo — um projeto com lábio de PTFE pode apresentar vida útil maior que o de um lábio de borracha convencional, embora seja uma opção mais especializada e custosa, geralmente reservada para aplicações nas quais lábios de NBR ou FKM padrão têm histórico documentado de desempenho insuficiente.

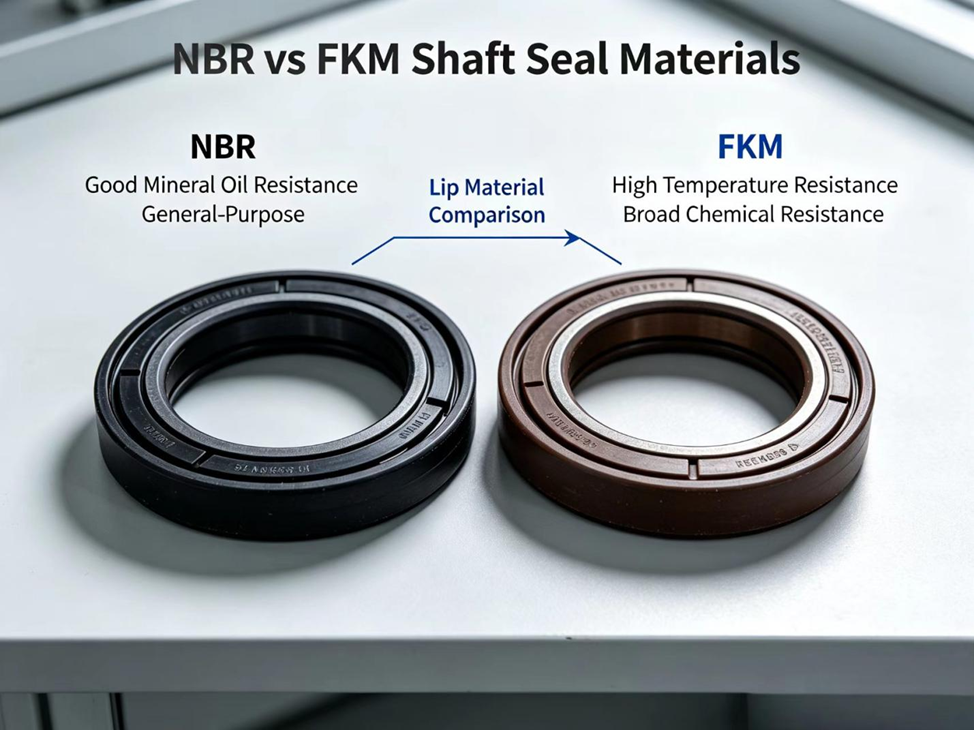

Como Esses Materiais se Comparam Lado a Lado?

A tabela abaixo resume a posição geral entre os três materiais. O desempenho exato depende da formulação específica do composto utilizada por determinado fabricante.

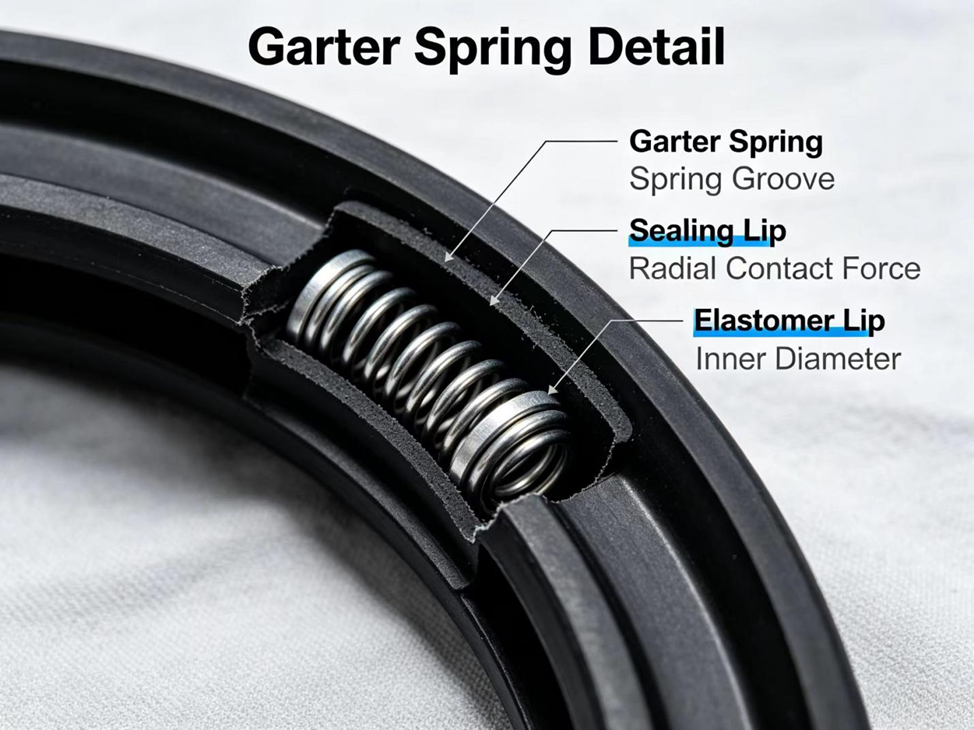

Como o Material da Mola Garter Influencia a Vida Útil da Vedação?

O lábio de elastômero representa apenas metade do que faz uma vedação rotativa de eixo funcionar; a mola de garter, que mantém o lábio pressionado contra o eixo, é o elemento responsável por manter a força de vedação à medida que o lábio sofre desgaste progressivo. As molas de garter são normalmente feitas de um metal resistente à corrosão, e seu estado é tão importante quanto o do elastômero: uma mola que perdeu tensão, sofreu corrosão ou foi deslocada durante a instalação fará com que a vedação vaze, mesmo que o material do lábio esteja, de resto, em boas condições.

É por isso que as vedações de eixo são, em geral, substituídas como unidade completa, em vez de se realizar manutenção separada da mola — o lábio e a mola são componentes combinados, e combinar uma mola usada com um novo lábio, ou vice-versa, reintroduz a mesma incerteza que uma substituição completa visa eliminar.

Como o estado da superfície do eixo interage com o material da vedação?

Nenhum material para selo de eixo pode compensar totalmente uma superfície danificada do eixo. Corrosão, pites ou um sulco de desgaste no ponto de contato do selo proporcionam até mesmo a um selo corretamente especificado uma superfície irregular ou reduzida para vedação, sendo essa uma causa comum de vazamento de um selo recém-instalado — embora feito do material e dimensão adequados — pouco tempo após a substituição.

Quando um eixo apresenta um sulco visível de desgaste causado por um selo anterior, as opções geralmente incluem instalar uma manga de reparo fina sobre a área desgastada ou, em casos mais complexos, retificar ou substituir o eixo — decisões que dependem do motor específico e devem ser confirmadas com base na documentação técnica do fabricante, e não assumidas.

Como a Temperatura e o Ciclo de Trabalho Afetam a Escolha do Material?

Um motor de rotação que opera intermitentemente, com tempo para resfriar entre ciclos de perfuração, exerce menor estresse térmico contínuo sobre sua vedação do eixo do que um motor que opera continuamente com alto ciclo de trabalho. O clima ambiente agrava essa situação: o mesmo projeto de motor pode operar confortavelmente dentro da faixa de temperatura da NBR em um clima temperado, mas pode aquecer excessivamente em condições prolongadas de calor desértico ou subterrâneo, justificando, nesse caso, o uso de FKM.

Como o atrito na borda de vedação contribui para o calor já transportado pelo óleo do carter, a temperatura efetiva de operação de uma vedação é, em geral, ligeiramente superior àquela indicada apenas pela temperatura média do óleo — fato que vale a pena lembrar quando uma vedação parece falhar por superaquecimento, apesar de a leitura da temperatura do óleo do carter estar dentro da faixa normal.

Como Identificar o Material Adequado para a Sua Aplicação?

Como o material adequado para a vedação do eixo direito depende conjuntamente da temperatura de operação, do tipo de óleo no carter e do ciclo de trabalho, a abordagem mais confiável é descrever as condições reais de operação do motor a um fornecedor de vedação, em vez de presumir que uma substituição genérica terá o mesmo desempenho independentemente do material.

Quando essas informações não estiverem disponíveis, um fornecedor familiarizado com a aplicação do motor normalmente poderá recomendar um material adequado com base na descrição do ciclo de trabalho; além disso, verificar simultaneamente o estado tanto do elastômero quanto da mola helicoidal fornece uma visão mais completa do que concentrar-se apenas no material da borda de vedação.

1. Zhang B., Gao Z., Liu X., Zhang L., Feng X. "Estudo sobre a Resistência à Alta Temperatura da Borracha Nitrílica ANBR3305 e da NBR3305E." Rubber & Plastics Technology and Equipment, 2026, 52(9): 55–59.
2. Liu C., Xiao G., Jia X. "Desempenho da Vedação Rotativa de PTFE Modificada em Condições de Lubrificação Inadequada e Corrosão Fraca." Science Technology and Engineering, 2026, 26(20): 8655–8660.
