La ceinture minière de la Russie s’étend des gisements de nickel de la péninsule de Kola, dans le nord-ouest, aux champs aurifères de Magadan, sur le Pacifique. Les perforatrices RD18U fonctionnent sur cette étendue géographique dans des conditions allant du démarrage hivernal sibérien à −45 °C dans la mine d’or Polyus Natalka à l’environnement souterrain à forte humidité des opérations de Norilsk Nickel sur les minerais sulfurés. Le cylindre de percussion doit maintenir une stabilité dimensionnelle de l’alésage sur toute cette plage de températures : l’expansion et la contraction thermiques liées à un écart de 60 °C provoquent des variations mesurables du diamètre de l’alésage, ce qui affecte la géométrie du film d’huile dont dépend le joint de percussion.

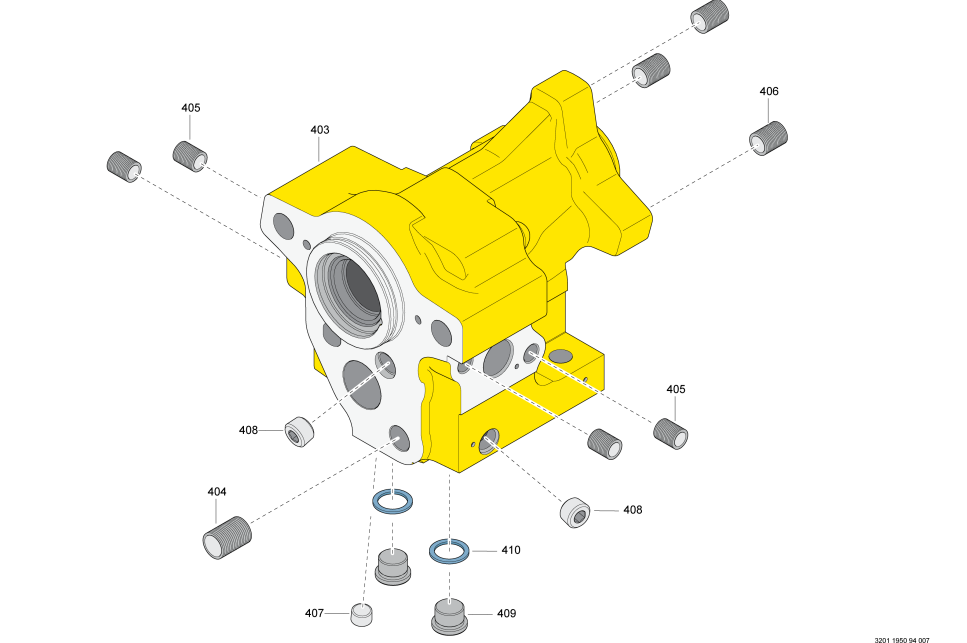

Le cylindre Atlas Copco RD18U est le boîtier sous pression pour l’alésage du piston de percussion et l’interface de fixation du bloc de distribution. Sa surface intérieure d’alésage est rectifiée à une finition Ra de 0,4 à 0,8 µm — suffisamment fine pour assurer un film d’huile hydrodynamique complet sur le diamètre de guidage du piston, mais pas si lisse que ce film s’effondre aux bords du film mince dans la course du piston. Cette finition doit résister aux conditions réelles d’un chantier russe : huile hydraulique pouvant être changée moins fréquemment que ne le prévoit le calendrier d’entretien, et niveaux de contamination particulaire dépassant la norme ISO 16/14/11 dans la plupart des opérations.
État de l’alésage du cylindre : critères d’inspection et de remplacement
|
État de l’alésage |
Mesure de la surface |
Impact sur le fonctionnement |
Décision |
|
Neuf / utilisable |
Ra 0,4–0,8 µm ; aucune rayure |
Film hydrodynamique complet |
Poursuivre l’utilisation |
|
Usure mineure |
Ra 0,8–1,5 µm ; aucune rainure |
Qualité du film légèrement réduite |
Surveiller ; vérifier lors du prochain changement de kit |
|
Lignes de marquage présentes |
Rainures visibles à la lumière |
Le bord de la lèvre d’étanchéité est en contact avec le bord de la rainure |
Alésage avant montage des nouveaux joints d’étanchéité |
|
Alésage surdimensionné |
Augmentation du diamètre > 0,15 mm |
Rupture du film d’huile ; contournement du joint d’étanchéité |
Remplacer le cylindre |
Les opérations russes sur des sites éloignés — où le remplacement d’un vérin nécessite une chaîne logistique de trois jours — exigent de plus en plus une inspection préventive de l’alésage du vérin à chaque changement de joint de percussion, plutôt que d’attendre l’apparition de symptômes. Cette inspection prend 15 minutes à l’aide d’un comparateur d’alésage et évite le scénario où un kit de joints fraîchement installé échoue après 200 heures, faute d’avoir vérifié l’alésage. HOVOO fournit des vérins RD18U ainsi que des kits de joints compatibles, proposés sous forme de lots de remplacement coordonnés destinés aux opérations en zones reculées, où la réduction du nombre d’interventions de maintenance annuelles est tout aussi importante que le coût individuel des composants. Références sur hovooseal.com.
