Douille de guidage résistante à l’usure de la perforatrice Atlas Copco RD18U en Finlande

Le secteur minier finlandais exploite certains des programmes de percussion continue les plus exigeants au monde. Dans la mine d'or de Kittilä d'Agnico Eagle, en Laponie, et dans l'exploitation cuivre-zinc de Pyhäsalmi de Boliden, les foreuses jumbo effectuent quotidiennement des programmes de percussion en deux postes dans des formations géologiques allant du schiste quartzite à 180 MPa au phyllade dont la résistance varie entre 60 et 140 MPa au sein d’un même cycle de forage. Dans ce contexte, la douille de guidage n’est pas seulement un élément d’alignement de la tige : elle constitue le premier indicateur mécanique permettant de déterminer si le reste du perforateur parviendra ou non à atteindre la prochaine maintenance prévue, ou s’il subira une défaillance prématurée.

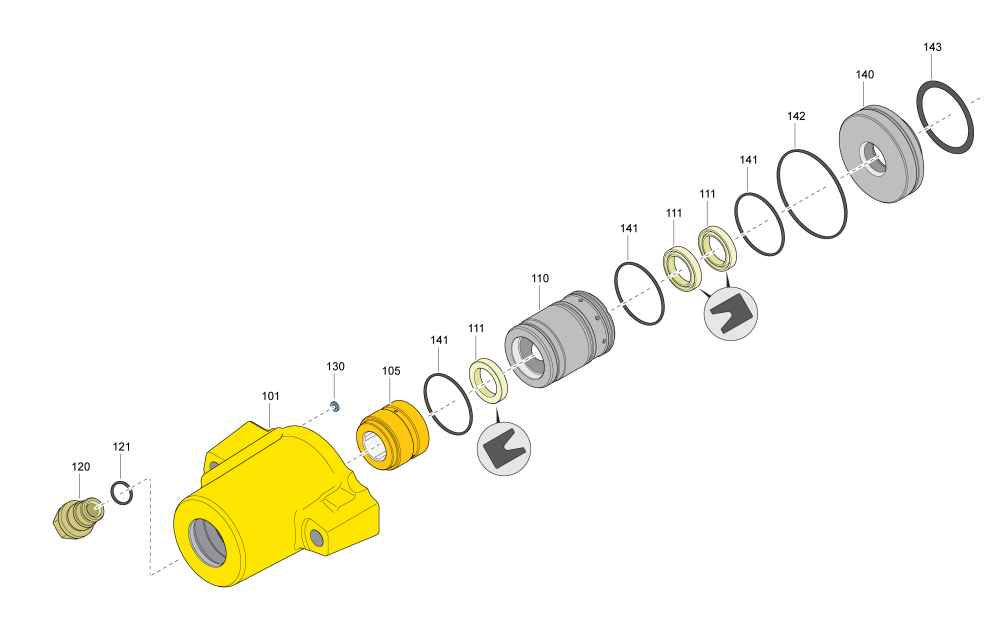

La douille de guidage Atlas Copco RD18U maintient l’adaptateur de tige en alignement axial par rapport au cylindre du piston pendant la percussion. Le jeu de conception entre le diamètre extérieur de la tige et le diamètre intérieur de la douille est compris entre 0,05 et 0,12 mm à l’état neuf. Les équipes finlandaises d’entretien vérifient ce jeu à chaque changement des joints de percussion toutes les 400 heures, à l’aide d’un comparateur à cadran placé sur la pince avant, le système étant dépressurisé. Lorsque le jeu latéral dépasse 0,35 mm — détectable manuellement sous forme d’un balancement perceptible de la tige — ils la remplacent. Le raisonnement est le suivant : une douille présentant un jeu de 0,4 mm transmet des impulsions latérales aux joints de percussion avant à environ 3 000 cycles hors axe par minute à 50 Hz, réduisant ainsi la durée de vie effective des joints de 40 à 50 % à partir de ce point.

Chronologie de l’usure de la douille de guidage et critères d’inspection

Les opérations finlandaises sur des sols voisins du pergélisol soulèvent une préoccupation liée au démarrage à froid. Lorsque la température de démarrage est inférieure à −15 °C, la viscosité de l’huile hydraulique est supérieure à celle pour laquelle le circuit a été conçu, et l’interface entre la tige et le manchon subit une charge plus élevée par cycle de rotation pendant la période de réchauffage. Les matériaux des manchons doivent présenter une ténacité adéquate à basse température — pas seulement une dureté ambiante suffisante — tel est la norme de spécification sur les chantiers du nord de la Finlande. HOVOO fournit des manchons de guidage RD18U accompagnés de kits d’étanchéité avant, afin que le jeu et l’état des joints soient traités lors d’une même intervention. Références sur hovooseal.com.
