A forgácseltávolítás a fúrási változó, amelyet a svéd alagútépítő bányák fejlesztési jumbó-kezelői leggyakrabban nem becsülnek meg eléggé, amíg problémát nem okoz. A LKAB Kirunai bányájának magnetitbányászati fejlesztési szektorában a fúrófej egy magnetit finomporból és vízből álló szuszpenziót hoz létre, amelyet folyamatosan el kell távolítani a fúrásból, hogy megelőzzük a fúrófej becsavarodását („bit balling”) – egy olyan állapotot, amikor a finom anyag a fúrófej körül tömörödik, megakadályozva a keményfém-kő kapcsolatot, és hatékonyan leállítja a behatolást, miközben a percussiós energia hiábavalóan melegíti a tömörített anyagot. A DD2710-es gép mosóberendezés-összeállítása szabályozza a vízáramlás sebességét, nyomását és az áramkör elkülönítését, amely meghatározza, hogy a mosás tisztítja-e a fúrást, vagy csupán részben tolja fel az anyagot a fúrószár mentén.

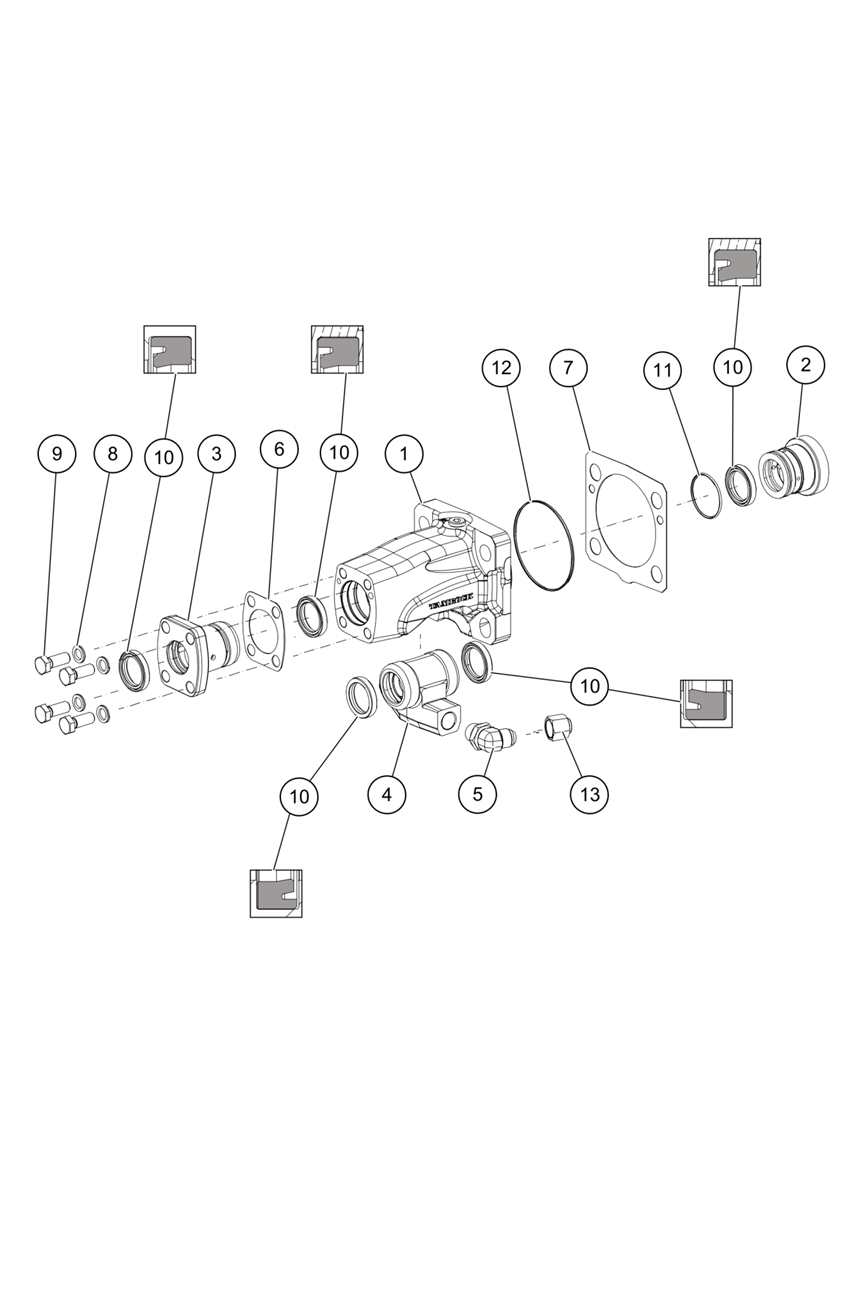

A DD2710-es modell öblítőberendezés-összeállítása tartalmazza az öblítővíz szivattyúját, a víz elosztására szolgáló kollektorblokkot az aktív fúrófejhez, a nyomásszabályozó szelepet, a visszafolyást megakadályozó szelepet a fúrófej cseréje során, valamint a fúrófej–öblítő interfészénél elhelyezett tömítési összeállítást. Ennek az összeállításnak a „pontosság” jelzője kizárólag a nyomásszabályozó szelep pontosságára utal: ha az öblítőnyomás 3 barral túl alacsonyra van beállítva, finom magnetit marad a fúrási lyukban; ha pedig 3 barral túl magasra, akkor a víz visszafolyik az öblítődoboz tömítéseken keresztül a percussiós körbe, és tejfehér olajszennyeződést okoz, amely a percussiós tömítések élettartamát 50%-kal csökkenti.
A kirunai magnetit fejlesztéshez szükséges öblítési paraméterek célértékei
Műszaki adatok |
Kiruna-célérték |
A célérték alatti hatás |
A célérték feletti hatás |
Mosófolyadék nyomás |
14–18 bar |
Finom szemcsék felhalmozódnak; a fúrófej becsapódik („bit balling”) |
Az öblítőtömítés kikerülése; olajszennyeződés |
Öblítési folyadékáramlás sebessége |
15–20 l/perc fúrófejenként |
Hiányos forgácseltávolítás |
Túlzott vízmennyiség; rossz láthatóság |
Szelepválasz ellenőrzése |
<0,5 bar nyitási differenciál |
Fúrófej cseréje közbeni visszaáramlás |
Nem alkalmazható (egyirányú) |
Körülzárt áramkör leállításkor |
Teljes lezárás <2 másodperc alatt |
A víz a fúrási felületre folyik le; hulladék |
Nem vonatkozik |
Az LKAB kirunai karbantartó csapatának minden 400 órás szerviznél tisztítania kell a lefúvató kollektor-ellenőrző szelepeit – ez egy 20 perces eljárás, amely eltávolítja a mágnesvasércből álló finom lerakódást a szelepszékek felületéről, amely hosszabb üzemelés során alakul ki, és csökkenti az ellenőrző szelepek reakcióképességét. Ha egy ragadós ellenőrző szelep nem záródik időben a fúrófej cseréjekor, a visszaáramlás újra bevezetheti a szennyeződést a fúrókörbe. A HOVOO szállítja a DD2710 lefúvató eszközt zárócsomagok és a szelepkomponenseket. További információk a hovooseal.com oldalon.
