Magas hőmérsékletű radiális tömítés az Atlas Copco RD22U modellhez Szaúd-Arábiában

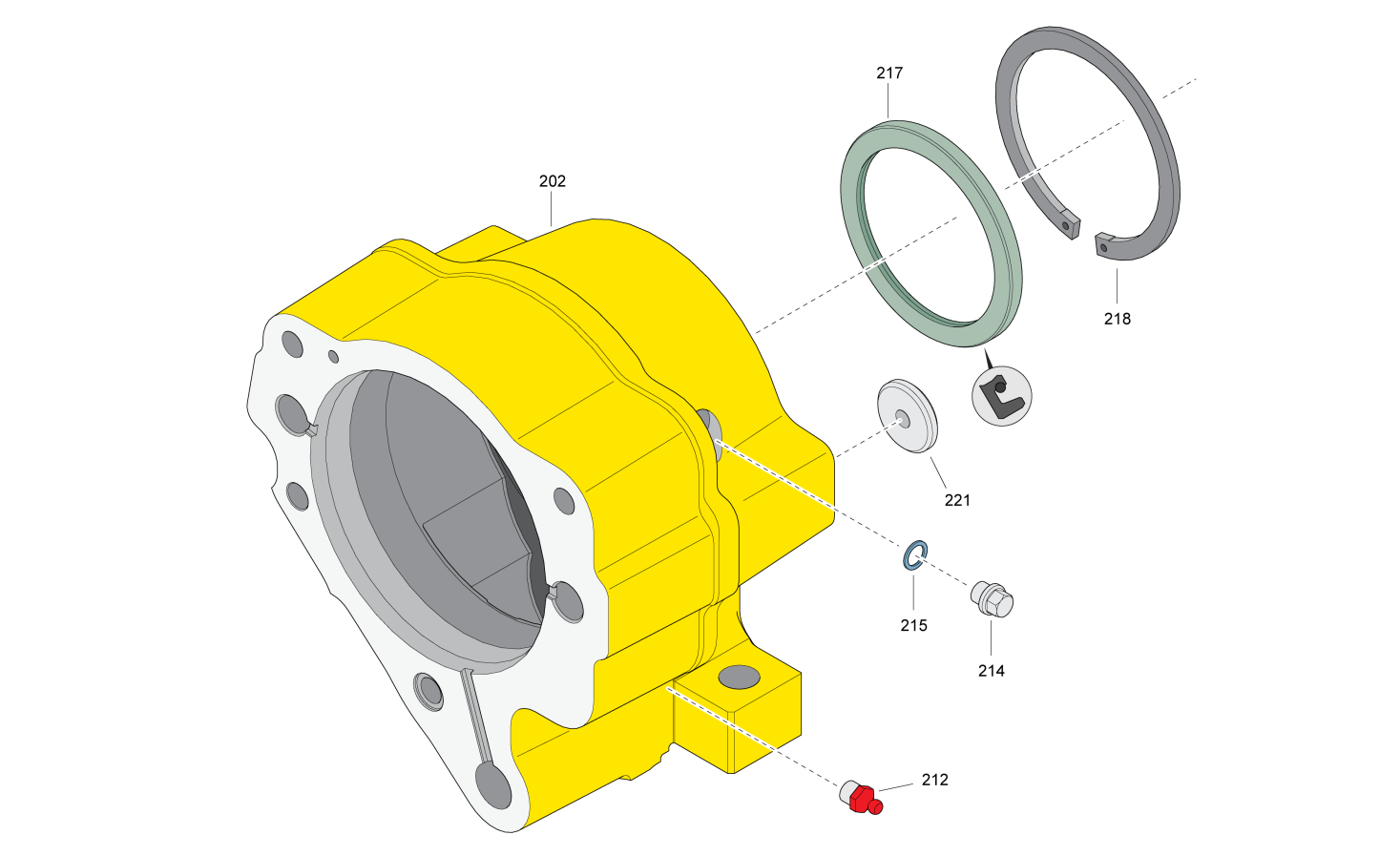

A ma'adeni foszfát-feldolgozó üzem Wa'ad Al Shamalban, észak-Szaúd-Arábiában, valamint a Mahd Ad Dahab régióban folyó aranybányászati műveletek olyan környezetben üzemeltetnek fúróberendezéseket, ahol a júliusi 10:00 órakor mért környezeti levegő hőmérséklete már meghaladja a 42 °C-ot. Az RD22U forgómotor sugárirányú tömítése a motor tengely ellen csúszik, és a csúszási sebesség súrlódási hőt termel a környezeti hőmérséklet fölé. 42 °C-os környezeti hőmérséklet mellett, és 85–90 °C-os hidraulikus olaj visszatérő hőmérséklettel a motorházhoz érkezve a tömítés pereme – figyelembe véve a súrlódási hőfejlesztést – folyamatosan 100–115 °C-ra emelkedik. Az NBR sugárirányú tömítések ebben az esetben technikailag a 120 °C-os időszakos határértékükön belül maradnak, de az „időszakos” kifejezés ritkán előforduló eseményekre utal, nem pedig egy 10 órás fúrási műszakra.

A szokásos NBR-összetételű anyag 25–30%-kal csökken a húzószilárdságában 110 °C-os folyamatos expozíció esetén a 20 °C-os alapértékhez képest. A tömítés peremének érintkezési ereje – amely az elasztomer rugalmassági modulusának tervezett értékén alapul – arányosan csökken. Az érintkezési erő csökkenésével a tengely–tömítés határfelületén lévő olajfilm kissé megvastagodik, a tengelyfelületet nem törlődik, hanem nedvesítik, és fokozatosan megjelenik egy olajnyom a tömítés felületén. A nyom először időszakosan jelenik meg, majd folyamatosan, végül a tengely horpadásokat kap a szennyezett olaj keringése miatt a most már sérült zónában.

Sugárirányú tömítőanyag teljesítménye a szaúdi üzemeltetési hőmérsékleteken

A Saudi Aramco fúrási műveletekre vonatkozó felszerelési szabványa 38 °C-nál magasabb környezeti hőmérséklet esetén az HNBR forgómotor-tömítéseket határozza meg minimális minőségként – egy küszöbérték, amelyet a szaúdi fúrási helyszínek évente nyolc egymást követő hónapon át meghaladnak. Az HNBR összetétel kiváló hőöregedés-állósága miatt egy 450 órás cserére kerülő tömítés rugalmassági tulajdonságai nagyrészt megmaradnak, nem keményednek meg hőhatásra. A HOVOO az RD22U HNBR sugárirányú zárócsomagok tömítést szállítja Szaúd-Arábiának és a világ magas hőmérsékletű piacaira. Teljes hivatkozások: hovooseal.com.
