Chile porfir-köpenyű rézbányái—Codelco El Teniente alagútbányája, a világ legnagyobb alagútbányája, és Antofagasta Los Pelambres bányája—RD22U típusú fúróberendezéseket üzemeltet granodioritban és dioritban, amelyek egyedülálló nyomószilárdsága 140–180 MPa. Az El Teniente blokkkivágásos műveletében a fúrás-és-robbantás módszerrel történő fejlesztés 2500 méteres mélység közelében zajlik, ahol a kőzet hőmérséklete meghaladja a 40 °C-ot, és a szellőzés korlátozza a felszíni berendezések hűtésére rendelkezésre álló levegő mennyiségét. Az RD22U berendezés fogaskerék-házának ebben a hőmérsékleti környezetben mind az emelkedett környezeti hőmérsékletnek, mind a folyamatosan nagy keménységű kőzet elleni forgatási nyomaték hatására keletkező forgatómotor hőjének van kitéve—a két tényező együttesen gyorsítja a ház rögzítőperemein fellépő hőciklusos fáradást.

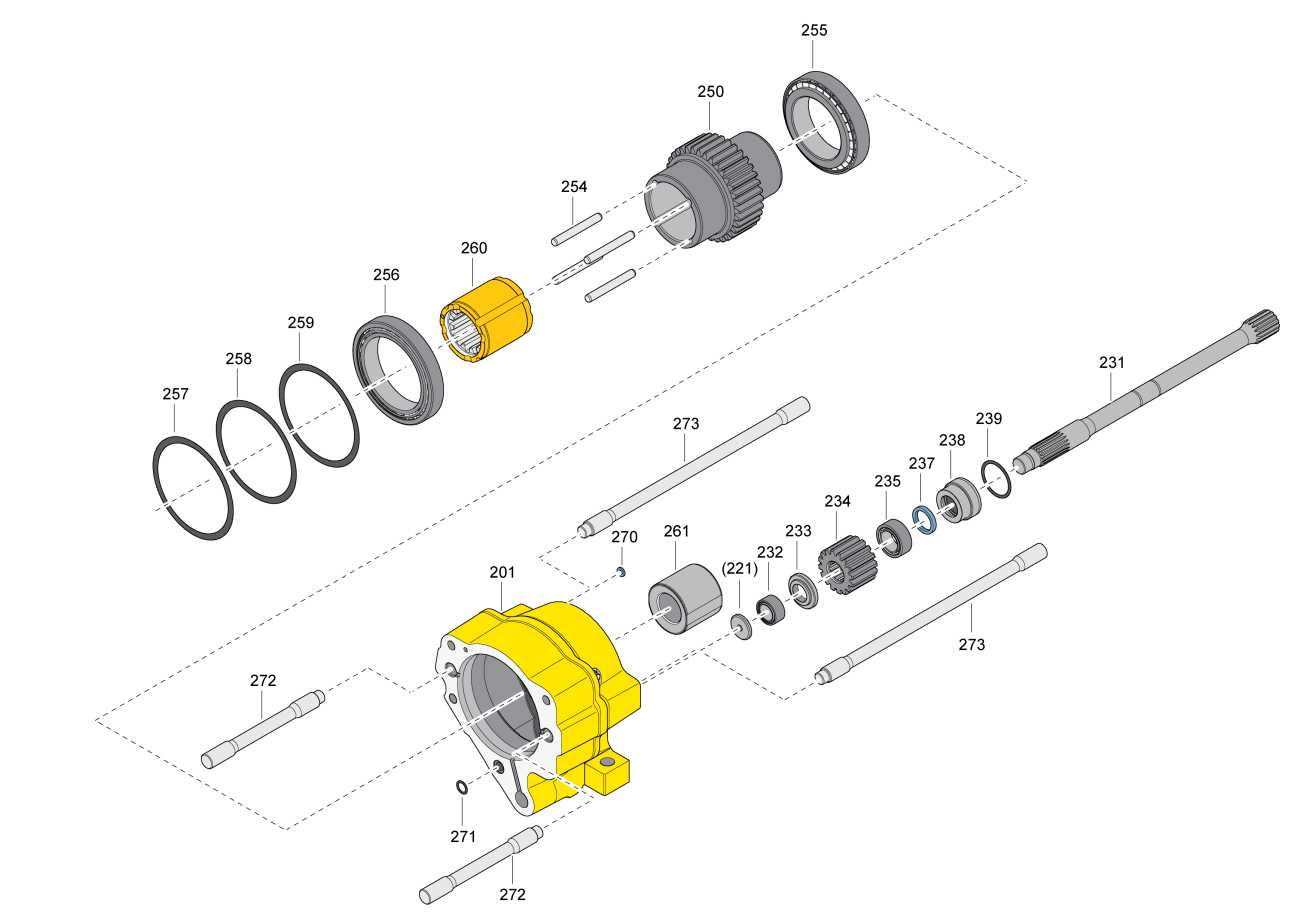

A fogaskerék-ház biztosítja és fenntartja a forgómotor tengelye és az ütőfurat tengelye közötti koncentrikus kapcsolatot. Az El Teniente-ban, ahol a fejlesztési járatok előfeszített kőzeteken haladnak keresztül, amelyek akusztikus emissziós eseményeket generálnak a kőzetfeszültség átrendeződése miatt, a fúrófejek néha dinamikus terhelést szenvednek a hirtelen képződmény-mozgásból. Egy megfelelő flanszfelület-érintkezési területtel rendelkező fogaskerék-ház ezt a dinamikus terhelést a fúrófej testébe osztja el; míg egy a rögzítő felületén kopási nyomokat mutató ház mikro-réseket alakít ki, amelyek lehetővé teszik a ház lengését a terhelés hatására, és így eltolódik a motor–furat koncentrikussága.
Fogaskerék-ház illeszkedésének figyelése chilei alagútüzemekben
Ellenőrzési elem |
Módszer |
Elfogadható |
Lépés degradáció esetén |
Flanszfelület kopása |
Tisztított felület; vizuális + tapintásos ellenőrzés |
Sík; nincsenek kiemelkedő oxidréteg-foltok |
Bármely 0,4 mm-es területen jelentkező kopás → tervezett cserére kerül |
Szorítófurat futáseltérése |
Mérőóra használata az összeszerelés után |
<0,05 mm TIR |
≥0,08 mm → cserélje ki a házat |
Csavarmenet nyomatéka |
Nyomatékkulcs; minden 400 órában |
Megadott nyomaték; nem szabad elforgatni |
Újraerősítse vagy cserélje ki, ha a menet kihúzódott |
Motorhőmérséklet a házban |
Infravörös mérés; fúrási műszak végén |
<75 °C a ház külső átmérőjén |
≥80 °C hosszabb ideig tartó túlmelegedés → csapágy- vagy kenőanyag-probléma |
Az El Teniente karbantartó csapatai minden második ütőpecsét-csere alkalmával – azaz minden 800–900 órában – dial indikátoros futópontossági ellenőrzést végeznek a fogaskerék-házakon, így észlelik a koncentricitás-elmozdulást, mielőtt az aszimmetrikus fogócsapágy-elkopást okozná. Az ellenőrzés 8 percig tart a ház összeszerelt állapotában; a 0,06 mm-es futópontossági eltérés észlelése a 0,10 mm elérése előtt megakadályozza a fogócsapágy-csere szükségességét, amely akkor következne be, ha a ház elmozdulása észrevétlen maradna. A HOVOO RD22U típusú fogaskerék-házakat szállít chilei alagsori rézbányászati műveletekhez. Hivatkozások: hovooseal.com.
