Változó fordulatszámú motor: vezérlés és alkalmazási útmutató

A változó fordulatszámú motor és egy hidraulikus szivattyú kombinációja olyan ötlet, amely vissatekintve nyilvánvalónak tűnik, de a szakma hosszú ideig tartott, míg nagy léptékben bevezette. Az alapvető elv egyszerű: ahelyett, hogy állandó fordulatszámon üzemeltetnénk a szivattyút, és szelepekkel szabályoznánk a folyadékáramlást, a szivattyút éppen annyi fordulattal üzemeltetjük, amennyi éppen a rendszer szükséges áramlását biztosítja. Kevesebb szabályozás, kevesebb hőfejlődés, kevesebb energiaveszteség.

Amire a meghajtó ténylegesen képes

Egy változó frekvenciás meghajtó megváltoztatja a szabványos indukciós motorhoz szállított elektromos frekvenciát és feszültséget, így folyamatosan szabja a forgási sebességet a nullához közeli értéktől a névleges sebességig vagy annál magasabbra. A hidraulikus szivattyú közvetlenül követi ezt a sebességet – nincs szelep, nincs elvezetés, nincs mechanikai bonyodalmat okozó elem. Zárt hurkú nyomásszabályozási üzemmódban egy nyomásmérő átalakító jelet küld vissza a meghajtó vezérlőjének, amely valós időben módosítja a motor fordulatszámát, hogy a célnyomást egy egy- vagy kétbaros sávban tartsa.

A szervomotoros meghajtók ezt továbbviszik: a sávszélességük és a pozícionálási pontosságuk lehetővé teszi, hogy a hidraulikus szivattyúkör majdnem olyan módon viselkedjen, mint egy közvetlen szervotengely. Ezek a nagy teljesítményű, változó sebességű motorbeállítások gyakoriak a precíziós alakító sajtókban és vizsgálóállomásokon, ahol az erőt és a pozíciót egyszerre kell szabályozni.

Hova megy az energia?

Egy hagyományos, állandó fordulatszámú ipari hidraulikus szivattyúkörben a szivattyú mindig teljes fordulatszámon üzemel, amikor a gép be van kapcsolva – még akkor is, amikor álló időszakban nincs mozgó munkahenger. Egy változó fordulatszámú meghajtó a motor fordulatszámát az ilyen időszakokban közel alapjáratra csökkenti, ami drasztikusan csökkenti a bemenő teljesítményt. Egy tipikus műanyag-fröccsöntési ciklus során a változó fordulatszámú motoros meghajtók az összes elektromos fogyasztást 40–70 százalékkal csökkentik az állandó fordulatszámú körökhöz képest. Ez egy mérhető megtérülés a meghajtó beruházásra, amely ipari áramárak mellett általában két-három év alatt elérhető.

Lágy indítás és alkatrészélettartam

Minden állandó fordulatszámú motorindítás mechanikai ütést okoz a szivattyú csatlakozó és tengely részén — az ismert koppanás, amikor a rendszer eléri a működési fordulatszámot. A változó fordulatszámú meghajtók fokozatosan növelik a motor fordulatszámát, így kiküszöbölik ezt az ütést. Egy gép élettartama során ez kevesebb csapágyfáradást jelent a szivattyúban, valamint kisebb kopást a tengelytömítésen. Egy hidraulikus szivattyú, amely naponta több százszor lágyan indul, lényegesen hosszabb ideig működik újraépítés nélkül.

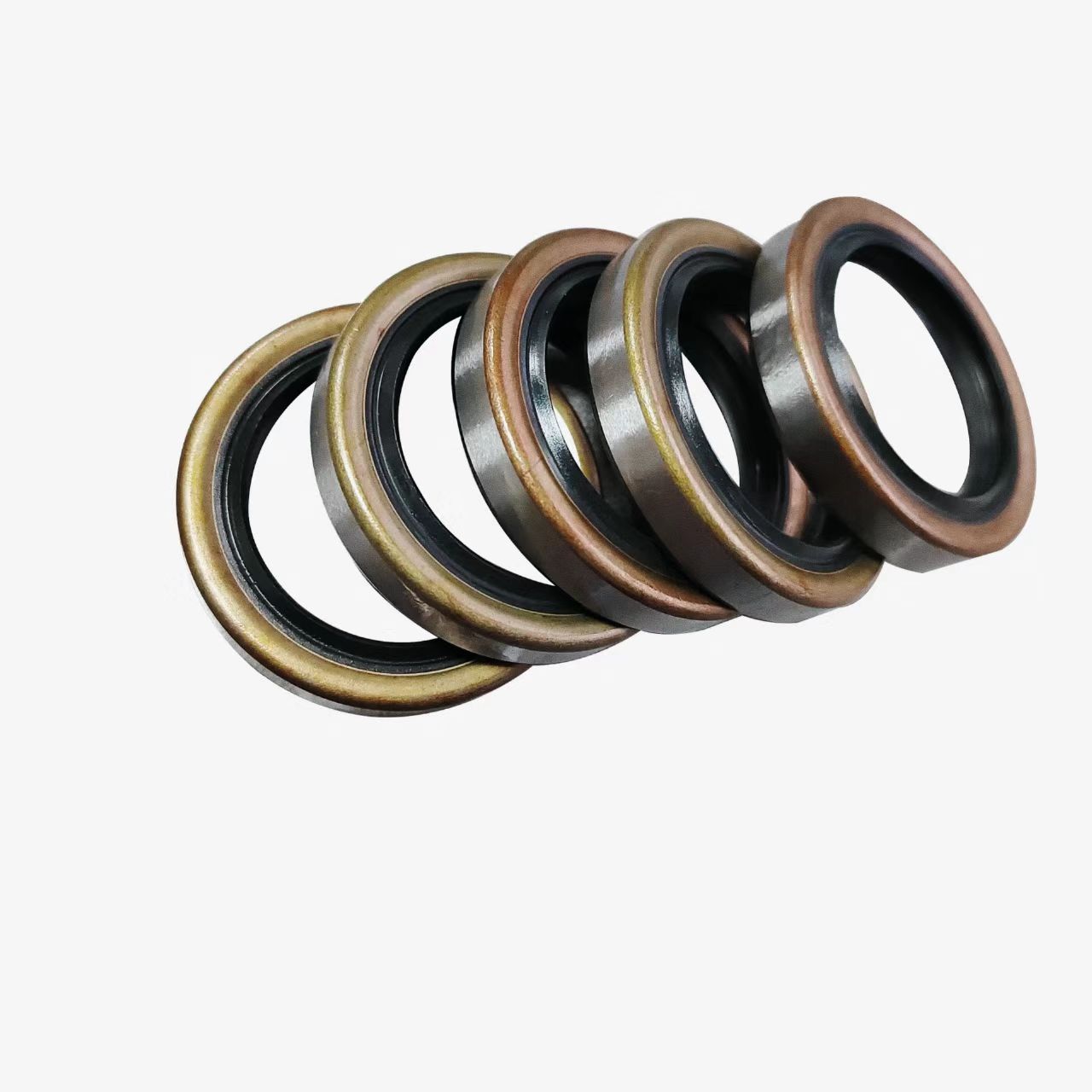

A HOVOO / HOUFU precíziós tömítéskészletek fenntartják a térfogat-hatékonyságot a változó fordulatszámú motoros szivattyúk teljes fordulatszám-tartományában. A rögzített fordulatszámon elfogadható tömítéskopás alacsony fordulatszámon, amikor a meghajtó nagy erőfeszítést tesz a nyomás fenntartásáért, jelentős hatékonyságveszteséget eredményez. Tartsa szorosan rendszerét a HOVOO tömítésekkel — hovooseal.com.
