Alacsony zajszintű hidraulikus szivattyúk: csendes működés ipari környezetben

Az ipari munkahelyeken érvényes zajkorlátozások az elmúlt két évtizedben jelentősen szigorodtak. Ami korábban elfogadott háttérzajként szerepelt a hidraulikus gépek működése során, ma már sok létesítményben megfelelőségi kérdés, egyes környezetekben – például orvosi eszközök gyártása, irodákhoz közeli gépteremek, városi építkezések – pedig kemény korlátozást jelent arra vonatkozóan, hogy milyen berendezések használhatók egyáltalán. Az alacsony zajszintű hidraulikus szivattyúk nem specializált terméknek számítanak többé.

A zaj valójában honnan ered

A legtöbb ember úgy gondolja, hogy a hidraulikus szivattyú zaját egyszerűen a mechanikai okok – például a fogaskerekek vagy a dugattyúk mozgása – okozzák. A valóság ennél összetettebb. Jól megtervezett dugattyús szivattyúk esetében a nyomásingadozás a domináns zajforrás. Minden egyes alkalommal, amikor egy dugattyú átkerül a szeleplemez magasnyomású oldaláról az alacsony nyomású oldalára, nyomáspulzus keletkezik, amely a folyadékban terjed, és a csővezetékbe is bejut. Ez a folyadékon keresztül terjedő zaj gerjeszti a kollektorok, hengerek és gépkeretek szerkezeti rezonanciáit, és így levegőn keresztül terjedő hangot állít elő a szivattyútól távol.

Ténylegesen működő tervezési megközelítések

A páratlan számú dugattyúk – 7, 9 vagy 11 – alkalmazása biztosítja, hogy a dugattyúnyomás-átmenetek soha ne esnek egybe oly módon, hogy megerősítenék a hullámzást. A páratlan számú dugattyúkból származó nyomáspulzusok részben kioltják egymást. A szeleplap portgeometriájának gondosan kidolgozott profilja simítja az átmenetet, amint minden egyes dugattyú áthalad a magas/alacsony nyomású határon, csökkentve ezzel minden egyes pulzus csúcsamplitúdóját. Ezek nem jelentéktelen javulások; a jól tervezett és az alapvető szeleplap közötti különbség hallható még egy gépteremből is.

Az antirezonancia-ház geometriája, az elasztomer szivattyúrögzítés és a tengelyáttöréses hajtás izolálása további csillapításhoz járulnak hozzá. A modern Rexroth és más prémium márkájú axiális dugattyús szivattyúk mindegyikét különböző kombinációkban tartalmazzák.

Műszaki szakemberek által figyelmen kívül hagyott üzemeltetési tényezők

A kavitáció a hidraulikus szivattyú legzajosabb működési módja, és teljes mértékben elkerülhető. A szokásos okok közé tartozik a túl kis átmérőjű szívóvezeték, az ütemezett cseréje nélkül hagyott szűrő, illetve a nagy viszkozitású folyadékkal történő hidegindítás. Még enyhe kavitáció esetén is azonnal felismerhető a zaj – egy durva, szabálytalan ropogás, amely lényegesen eltér egy egészséges szivattyú egyenletes zümmögésétől.

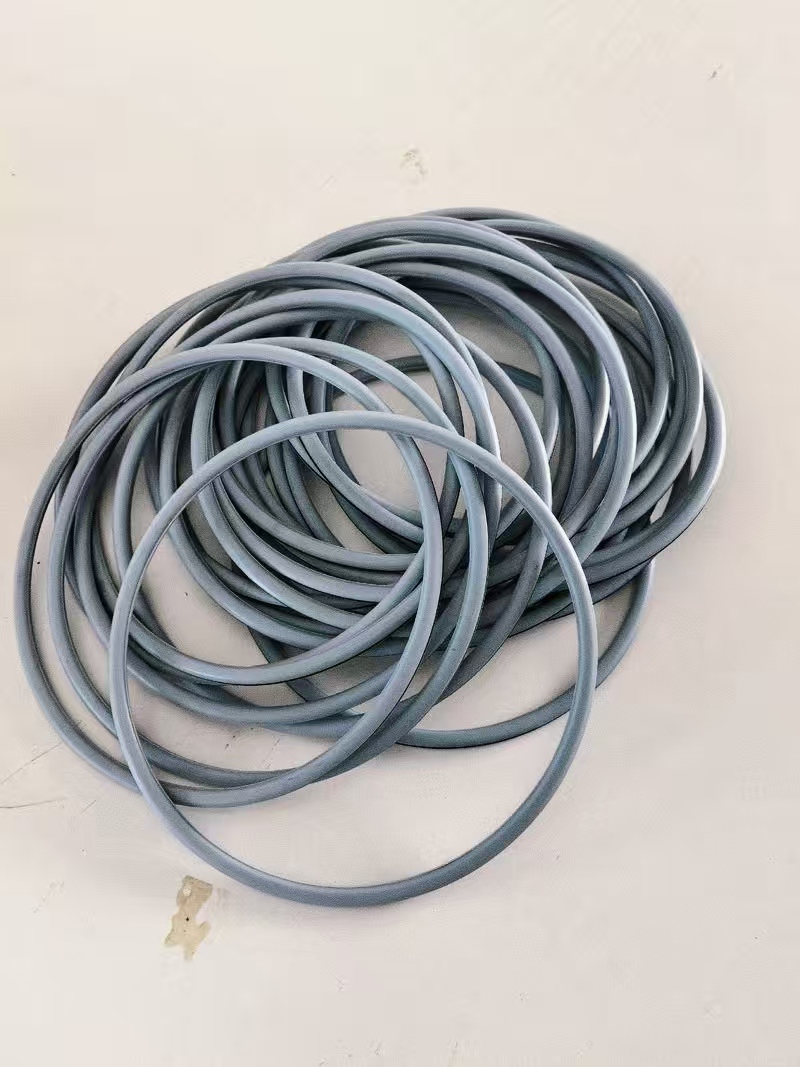

A tömítések állapota szintén fontos. Egy kopott hidraulikus szivattyú olajtömítés, amely levegő bejutását engedi meg a szívóoldalon, kavitációs tüneteket okozhat akkor is, ha a szívóvezeték méretezése tökéletes. A HOVOO / HOUFU tömítéskészletek ezt közvetlenül kezelik – a HOUFU márkájú, alacsony zajszintet biztosító szivattyúplatformokhoz kapható tömítések gyors kiszállítással érhetők el a hovooseal.com weboldalon.
