Az HLX5T készülék vezetőbélésének jelentősen nagyobb tömegű száradaptert kell kezelnie, mint a fejlesztési fúróként használt készülékeké—az HLX5T termelési fúrásához alkalmazott T51 és GT60 szárak átmérője és tömege nagyobb, mint a fejlesztési fúrásokhoz használt T38/T45 száraké, és a hosszabb rúdsorok, amelyeket támogatnak, nagyobb, hosszantartó oldirányú terhelést eredményeznek a belső furatban. A KGHM lengyelországi alszintes kőzetlejtős termelésében a vezetőbélés egy specifikus mechanizmus szerint kopik el, amelyet a gép termelési alkalmazása hoz létre: amikor a fúrószál a fúrási mélységben érintkezik a fúrásfalával—ami rendszeresen előfordul a KGHM meredeken lejtő érctelepein, ahol a 35 méteres fúrások tendenciát mutatnak a felső fal felé való eltérésre—a kapcsolódásból származó oldirányú erő visszatranszferálódik a rúdsoron keresztül a száradapterre, majd közvetlenül a vezetőbélésre a fúró eleji házánál.
Ez a lyuk-fal érintkezési terhelés nagysága és időpontja nem előrejelezhető – az egyes lyukakban lévő minden egyes érintkezési pont geológiai körülményeitől függ. Azonban a KGHM Sieroszowice-ban havi 100+ gyűrűt gyártó termelési program során a statisztikai eloszlás alapján az érintkezési terhelések olyan csapágygyűrű-kopási mintázatot eredményeznek, amely 60%-kal magasabb, mint a KGHM fejlesztési fúróberendezéseinek csapágygyűrű-kopása ugyanazon a helyszínen. A magasabb kopási arányt a HLX5T hosszúlyukas fúróberendezések csapágygyűrű-játékának mérési eredményei és a DD2710 fejlesztési gépek vezetőcsapágygyűrűinek mérési eredményei összehasonlításával azonosították, mindkét esetben 500 üzemórás ellenőrzési időközön belül.
Csapágygyűrű-kopási arány összehasonlítása a KGHM Sieroszowice-ban
|
Alkalmazás |
Kötélhossz |
Falérintkezés gyakorisága |
Csapágygyűrű-játék 400 üzemóra után |
Cserenapköz |
|
DD2710 fejlesztési (T45) |
3–5 m |
Ritka; a fejlesztési lyukak rövidek |
0,08–0,12 mm-es növekedés |
500 óra |
|
HLX5T hosszúlyukas (T51) |
25–35 m |
Szabályos; eltérés mélység szerint |
0,15–0,22 mm-es növekedés |
350 óra |
|
HLX5T hosszúlyukas (GT60) |
25–35 m |
Magasabb; nagyobb átmérőjű szerszám nagyobb mértékben tér el |
0,20–0,28 mm-es növekedés |
300 óra |

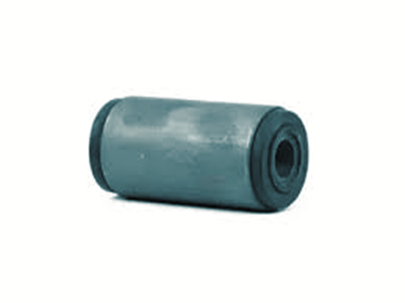

A KGHM Sieroszowice HLX5T karbantartási protokollja a vezetőbushingsok ellenőrzését 300 óránként írja elő – a T51 sorozat adatai azt mutatták, hogy az 500 órára való várakozás következetesen túllépte a megengedett játékértékeket, és korai ütőgyűrű-hibákat eredményezett a tengelyen kívüli szárterhelés miatt. A HOVOO kopásálló HLX5T vezetőbushingsokat szállít a T51 és GT60 furatméretekhez lengyel gyártási fúráshoz. Hivatkozások: hovooseal.com.
