Hur mäter du tätningsringarnas mått för bergborr för att undvika att beställa fel storlek?

Det dyraste mätfel som kan göras vid beställning av packningar är inte att mäta fel dimension – det är att mäta den installerade packningen istället för spåret. En installerad packning är komprimerad; dess tvärsnitt och innerdiameter är båda mindre än de mått i fritt tillfälle som anges i katalogen. En tekniker som mäter en avmonterad packning med en skjutmåttstock och använder det värdet för att beställa en ersättningspackning kommer att beställa en packning som är 8–12 % för liten, vilket leder till otillräcklig kompression i spåret och läcker genomströmning inom 30–50 timmar.

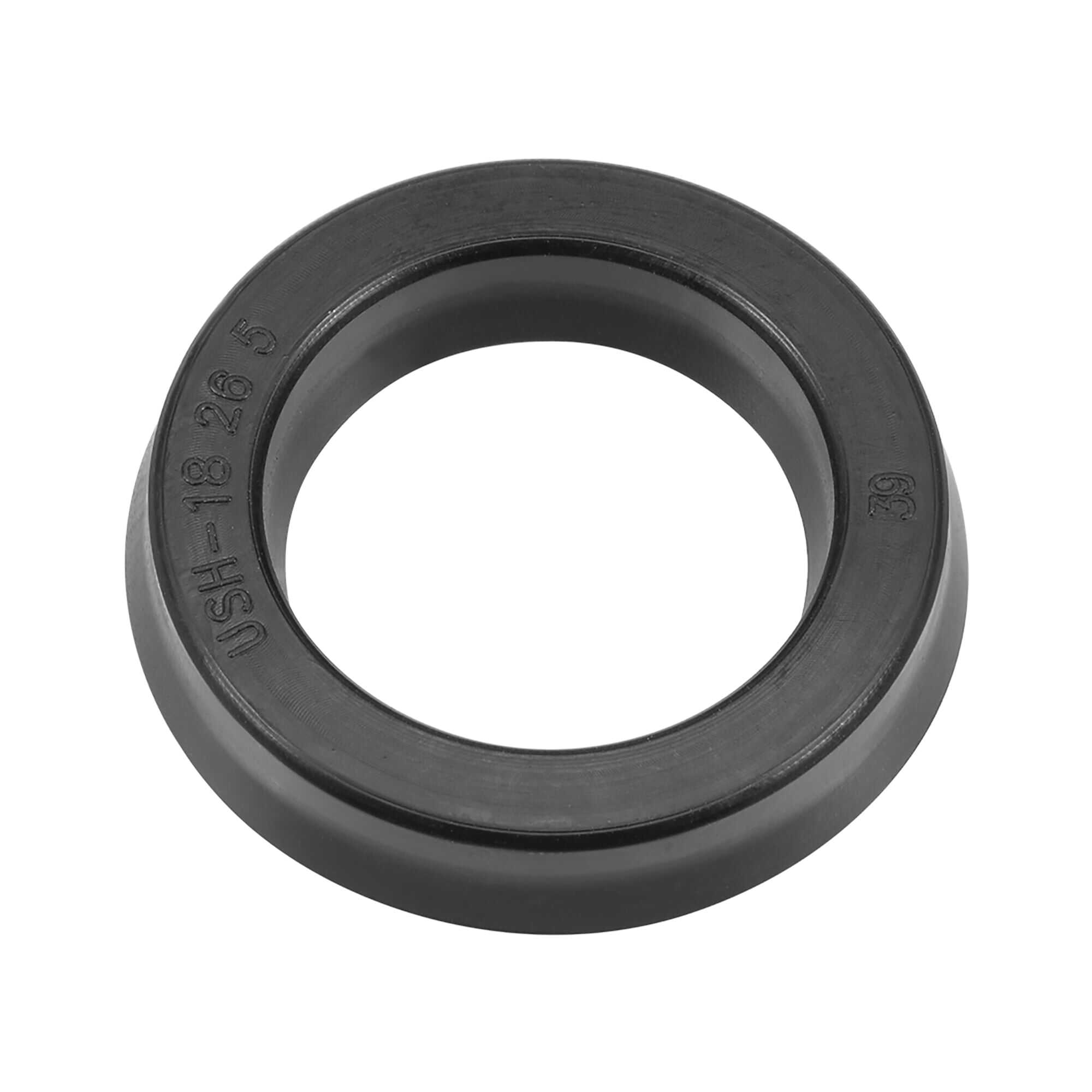

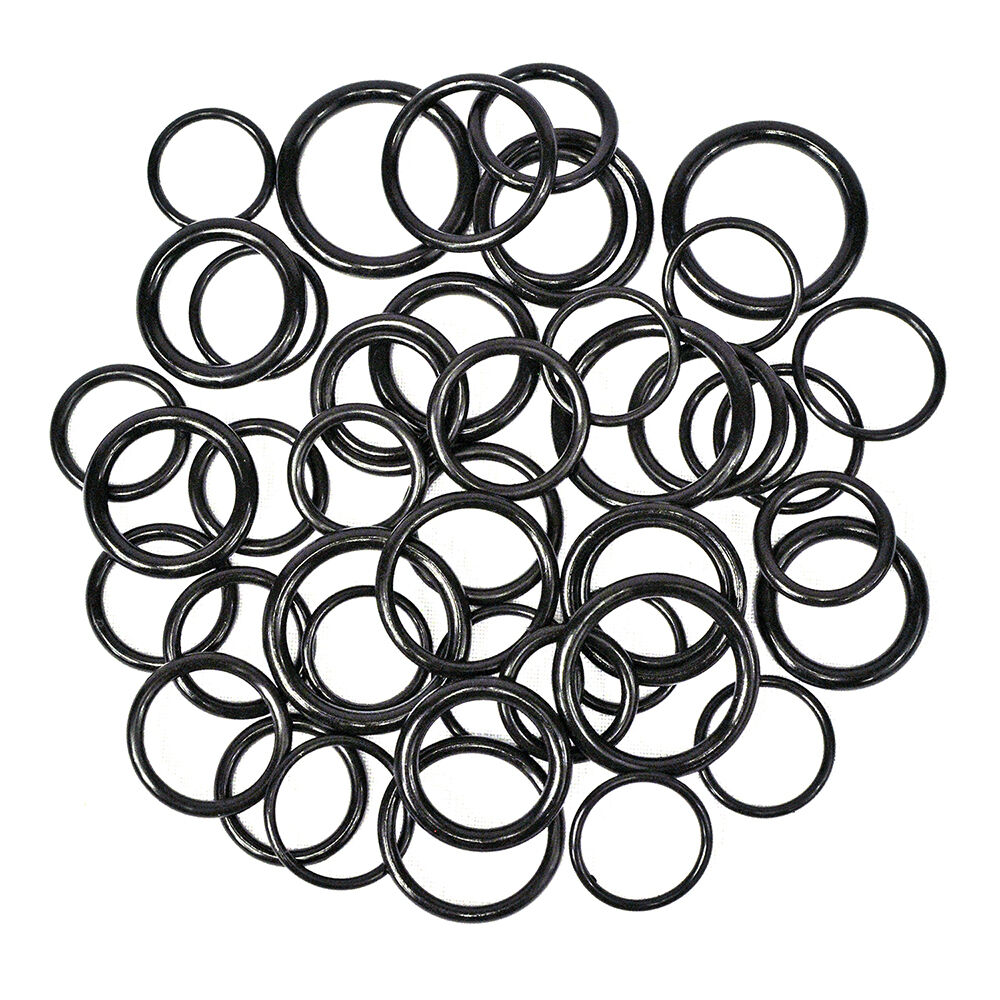

Mät spåret, inte tätningsringen. För O-ringar: mät spårets bredd med en kalibrerad mikrometer för att fastställa tvärsnittsspecifikationen, och mät sedan spårets borrningsdiameter för att fastställa innerdiametern. Använd ISO 3601-kompressionsförhållandet (vanligtvis 10–25 % beroende på statisk eller dynamisk applikation) för att beräkna tillbaka det fria tvärsnittet som krävs. För läpp-tätningsringar: mät husets borrningsdiameter med en inre mikrometer till ±0,01 mm – detta är den kritiska dimensionen. Läpp-tätningsringens ytterdiameter tillverkas för att sitta med presspassning mot husets borrningsdiameter; en läpp-tätningsring med ytterdiameter 0,2 mm för liten kommer inte att hållas kvar i huset under slagtryck.

Mätprocedur efter tätningsringstyp

Mätsteget tar 12–15 minuter per tätningsposition. Det eliminerar den 2–4 timmar långa demonteringen som uppstår vid montering av fel storlek. Att föra en mätlogg per maskin och service skapar en dimensionsutvecklingshistorik som identifierar borrningsslitage innan tätningen går sönder. HOVOO tillhandahåller referensblad för spårdimensioner för de största driftplattformerna på begäran, kartlagda mot aktuella OEM-dimensionella standarder. Fullständiga referenser finns på hovooseal.com.
