1. الخلاصة

حلقة O-ring يُشار عادةً إلى «٧٠ درجة، ٨٠ درجة، ٩٠ درجة» بالمعنى الشائع بـ ٧٠ شور أ، ٨٠ شور أ، ٩٠ شور أ، أي صلابة المطاط. وكلما ارتفعت القيمة، زادت صلابة المادة وقوّة مقاومتها للانضغاط؛ لكن في الوقت نفسه، تزداد قوة التركيب، وتقل المرونة التكيفية، كما تتدهور قدرة الارتداد عند درجات الحرارة المنخفضة. ولذلك، فإن صلابة حلقة الأختام (O-ring) ليست كلما زادت كانت أفضل.

المنطق العام للاختيار الهندسي هو:

70A: الأولوية الافتراضية. تناسب معظم حالات الإغلاق الثابت، والزيوت التقليدية، والمياه، والهواء المضغوط، وسيناريوهات الصيانة العامة. ميزة 70A هي التوازن النسبي بين المطاطية، وسهولة التجميع، وملاءمة السطح المغلق، والملاءمة العامة.

80A: حل وسط متوسط. عندما تظهر 70A خطر انضغاط طفيف واضح تحت الضغط، أو وجود فجوة في الحافة، أو قضم طفيف للحافة، لكنك لا ترغب أيضًا في قوة التجميع المفرطة، والاحتكاك، وفقدان الارتداد في درجات الحرارة المنخفضة التي تسببها 90A، يمكن النظر في 80A.

90A: الأولوية لمقاومة الانضغاط. يناسب الأنظمة الهيدروليكية ذات الضغط العالي ومسافات التصريف الكبيرة، أو الظروف التي سبق أن حدثت فيها ظواهر العض/الانزياح/النقر، ولكن لا ينبغي اعتبار درجة 90A ببساطة على أنها «أكثر تقدُّمًا»، لأنها تتطلب متطلبات أعلى فيما يتعلَّق بتصميم الحفرة والتشطيب المائل (التجنيس) وتشحيم التجميع والختم الأولي عند درجات الحرارة المنخفضة.

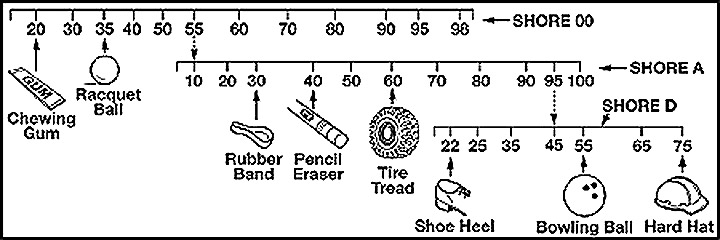

إن مقياس شور أ (Shore A) هو نظام لاختبار صلادة الانطباع، وتوضِّح المواصفة القياسية ASTM D2240 بوضوح أن هذا الاختبار يقيس عمق الانطباع الناتج عن ضغط المادة في ظروف محددة، وهو مؤشر تحكُّمي تجريبيٌّ لا يمكن معادلته ببساطة بأداء ميكانيكي واحد معيَّن. وبعبارة أخرى، فإن درجة 90A ليست «أعلى بنسبة 30% في مقاومة الشد مقارنةً بدرجة 70A»، بل هي ببساطة درجة صلادة أعلى.

2. جدول المقارنة بين الدرجات 70A و80A و90A

يحتاج هذا الجدول إلى افتراض إضافي واحد: يجب إجراء المقارنة ضمن نفس نظام المادة. NBR 70A وFKM 70A وEPDM 70A وVMQ 70A ليست ذات أداء متساوٍ — فالمادة تحدد توافق الوسائط، ومدى درجة الحرارة، وانضغاط المطاط وأداء درجات الحرارة المنخفضة، والصلادة مجرد أحد المعايير ضمنها.

3. لماذا 70A هو الأكثر شيوعًا؟

القيمة الأساسية لـ 70A هي "التوازن".

لا يعتمد حلقـة الـO على مبدأ «كلما زاد الضغط زادت الموثوقية» لضمان الإحكام، بل يعتمد على التشوه الناتج عن الانضغاط بعد التركيب لتوليد ضغط تلامس ابتدائي، ثم يزداد إحكام الختم لاحقًا تحت تأثير ضغط الوسيط. وتقدِّم شركة تريلبورغ توصيات نموذجية لنسبة الانضغاط الابتدائي لمادة حلقـة الـO: 6–20% في التطبيقات الديناميكية، و15–30% في التطبيقات الثابتة. وهذا يدل على أن حلقـة الـO يجب أن تكون قادرةً أولًا على الانضغاط بشكل معقول، والتكيف مع السطح، والارتداد بفعالية، ولا ينبغي أن تُركَّز فقط على تحقيق صلابة عالية.

تشمل مزايا درجة الصلادة 70A ما يلي:

تجميع سهل: سهولة التجميع اليدوي والتجميع بالدُفعات واستبدال القطع أثناء الصيانة، كما أنها لا تسبب خدوشًا أو جروحًا أو التواءً بسهولة بسبب ارتفاع الصلابة.

مرونة وتكيف جيّدان: أكثر تحمُّلًا للخشونة السطحية الطفيفة، وتقلبات أبعاد الحفرة، وعدم انتظام سطح الفلانش.

إحكام أكثر موثوقية عند الضغوط المنخفضة وعند بدء التشغيل: تتطلب العديد من الأنظمة في مراحل الضغط المنخفض والتشغيل وتحت تغيرات درجة الحرارة الاعتماد على ارتداد الحشية الحلزونية للحفاظ على الختم، وعادةً ما تكون 70A أكثر ملاءمة.

ارتداد أفضل نسبيًا في درجات الحرارة المنخفضة: عند استخدام نفس المادة، تزداد الصلادة، وتصبح مرونة درجات الحرارة المنخفضة أقل ملاءمة؛ وعندما تنتقل استعادة المرونة وتغيرات الانضغاط بالقرب من منطقة الانتقال الزجاجي، يصبح التأثير على قدرة ختم الحشية الحلزونية حاسمًا بشكل خاص.

لذلك، ما لم يكن هناك ضغط محدد أو انزياح أو تآكل أو قيد هيكلي، فإن 70A تكون عادةً النقطة الافتراضية الافتتاحية في التصميم الهندسي.

4. متى تختار 80A؟

80A هي صلادة انتقالية ذات قيمة عالية، لكنها غالبًا ما تُهمَل.

تنطبق على اختيار 80A:

توجد لدى المطاط بصلادة 70A مخاطر طفيفة لانزياح الحواف تحت الضغط؛ ومسافة التصريف في الأخاديد أكبر نسبيًّا، لكنها ليست بعدُ كبيرةً بما يقتضي الانتقال إلى صلادة 90A أو استخدام حلقة دعم إضافية؛ والضغط في النظام متوسطٌ إلى مرتفعٌ؛ وتظهر تعليقات العملاء على فشل المطاط بصلادة 70A أعراضًا مثل «العضّ، والتقشُّر، وتكوُّن الحواف الحادة، والانزياح داخل مسافة التصريف»؛ مع الرغبة في الحفاظ على درجة معينة من التوافق أثناء التركيب، والمرونة، وانخفاض الانتعاش؛ كما أن عملية التركيب صعبة للغاية، أو أن الاحتكاك الديناميكي قد تآكل.

يقدِّم دليل التصميم الخاص بشركة Apple Rubber مثالًا بيانيًّا واضحًا: فتحت ضغط قدره 1000 رطل لكل بوصة مربعة (psi)، وبشرط وجود مسافة تصريف قطرية إجمالية قدرها 0.016 بوصة، يقع نقطة المطاط بصلادة 70 شور A في منطقة غير مستقرة تتطلَّب زيادة في الصلادة، أو إضافة حلقة دعم، أو تقليل مسافة التصريف؛ بينما تقع نقطة المطاط بصلادة 80 شور A في نفس الرسم البياني ضمن النطاق المقبول. وهذا يدلّ على أن صلادة 80A ليست «مواصفة جامدة»، بل هي حلٌّ هندسيٌّ عمليٌّ جدًّا يوازن بين صلادة 70A وصلادة 90A.

5. متى يجب اختيار صلادة 90A؟

الهدف الرئيسي من صلادة 90A ليس «تحسين الختم»، بل مقاومة الانزياح بشكل أفضل.

تحت الضغط، يُدفع الحشية الدائرية (O-ring) نحو الجانب ذي الضغط المنخفض. وإذا كانت المسافة بين الأسطح المتداخلة كبيرة جدًّا أو كان الضغط مرتفعًا جدًّا، فقد تُدفع المادة المطاطية إلى داخل هذه المسافة، مُشكِّلةً نتوءات أو شقوقًا أو تصدعاتٍ، وتؤدي في النهاية إلى التسرب. وتسرد شركة أبل ربر (Apple Rubber) بوضوح الطرق الشائعة لمنع خروج الحشية الدائرية (O-ring) نتيجة الضغط: زيادة درجة صلادة المادة، واستخدام حلقة دعم (back-up ring)، وتقليص المسافة بين الأسطح المتداخلة، وتخفيض ضغط النظام.

ينطبق هذا على اختيار الحشية ذات الصلادة 90A:

الأنظمة الهيدروليكية عالية الضغط؛ والفرق الكبير في الضغط؛ والأزواج الحركية المساعدة التي تمتلك مسافات خروج كبيرة نسبيًّا؛ والحشيات الدائرية ذات المقاطع العرضية الصغيرة والتي تتعرَّض لضغوط عالية نسبيًّا؛ ونمط الفشل الملاحظ في الموقع هو خروج الحشية أو عضّها أو تآكلها، وليس التقدم في العمر أو الذوبان أو التشوه الدائم الناتج عن الضغط؛ ولا يمكن تعديل أبعاد الحفرة المخصصة للحشية، كما أن استخدام حلقة دعم غير عملي؛ ويجب استخدامها مع حلقة دعم لتحقيق موثوقية أعلى في ظل الضغوط المرتفعة جدًّا.

ومع ذلك، فإن تكلفة الحشية ذات الصلادة 90A واضحة أيضًا:

تزيد قوة التجميع بشكل ملحوظ؛ ويصبح من الأسهل قطع الحلقة أو كشطها أثناء عملية التجميع؛ ويتطلب الأمر وجود تجويف انطلاق (Chamfer) أفضل وتزييت كافٍ؛ كما أنها أكثر حساسيةً لأبعاد الحفرة، وخشونة السطح، ومقدار الانضغاط؛ وتنخفض قدرة الاسترداد عند درجات الحرارة المنخفضة وكذلك الهامش الأولي للإغلاق المحكم؛ وتزداد مخاطر الاحتكاك والتآكل وتولُّد الحرارة في الحشوات الديناميكية.

تشير مواد شركة تريلبورغ إلى أن مقدار انضغاط حلقة O يتأثر بالضغط الابتدائي، ونوع المادة، والصلادة، والقطر الداخلي، ومقاس المقطع العرضي، وتقدِّم منحنى انضغاط-حمل التشويه لمطاط النتريل (NBR) بصلادة 70 درجة على مقياس شور A مقابل مطاط النتريل (NBR) بصلادة 90 درجة على مقياس شور A؛ ويوضح الرسم البياني بوضوح أنه كلما زادت الصلادة، زاد الحمل المطلوب للانضغاط، أي ازدادت قوة التجميع ومقاومة الانضغاط.

6. لا تجعل "الضغط" العامل الوحيد الذي يحدد الصلادة

يسأل العديد من العملاء: "ما الضغط المناسب لاستخدام صلادة 70؟ وما الضغط المناسب لاستخدام صلادة 90؟"

لا يمكن الإجابة عن هذا السؤال باستخدام الضغط وحده. فحدوث انزياح في حلقية O يعتمد على الأقل على العوامل التالية: الضغط أو فرق الضغط؛ المسافة المسموح بها لانزياح الحلقية؛ أبعاد مقطع حلقية O العرضي؛ هيكل الحفرة التي تستوعب الحلقية؛ نظام المادة المصنوعة منها الحلقية؛ درجة صلادتها؛ ما إذا كانت الحلقية تُستخدم في ختم ثابت أم ديناميكي؛ درجة الحرارة؛ وجود حلقة داعمة أم لا؛ ووجود تذبذب في الضغط أم لا.

تشير مواد شركة Apple Rubber بوضوح إلى أن الحد الأقصى لانزياح حلقية O يتحدد بشكل مشترك من خلال المسافة القطرية المسموح بها تحت تأثير الضغط ودرجة صلادة المادة؛ وعندما يقع تقاطع قيمة الضغط والمسافة المسموح بها ضمن المنطقة غير الآمنة، يجب زيادة درجة الصلادة أو استخدام حلقة داعمة أو تقليل المسافة المسموح بها.

الضغط التشغيلي المرجعي الذي تحدده شركة Trelleborg للتطبيقات العامة حلقات O يعكس هذا النقطة أيضًا: فبدون حلقة دعم، تكون التطبيقات الثابتة الشائعة عادةً في نطاق بضعة ميغاباسكالات تصل إلى حوالي ١٠ ميغاباسكال، وذلك حسب نوع المادة والمقطع العرضي والفراغ؛ أما بعد استخدام حلقة الدعم، فيمكن رفع القدرة على تحمل الضغط بشكل ملحوظ؛ أما التطبيقات الديناميكية الترددية بدون حلقة دعم فهي ذات قدرة محدودة أكثر على تحمل الضغط.

وبالتالي فإن العبارة الأكثر دقة هي:

٧. عملية اختيار الصلادة

الخطوة الأولى: اختر المادة أولًا، ثم اختر الصلادة

حدّد أولًا نوع الوسيط ودرجة الحرارة:

الزيوت المعدنية، وزيوت الهيدروليك: غالبًا ما تُستخدم أختام المطاط النتريلي (NBR)، والمطاط النتريلي الهيدروجيني (HNBR)، والمطاط الفلوروكربوني (FKM). المياه الساخنة، والبخار، وسوائل الفرامل، والوسائط القطبية: غالبًا ما تُستخدم أختام المطاط الإثيلين بروبيلين ثنائي النتريل (EPDM). الزيوت ذات درجات الحرارة العالية، والوقود، والوسائط الكيميائية: غالبًا ما تُستخدم أختام المطاط الفلوروكربوني (FKM) والمطاط الفلوروكربوني الفلورو (FFKM). درجات الحرارة المنخفضة، والهواء، وبعض الظروف الخاصة: يمكن النظر في استخدام المطاط السيليكوني (VMQ)، أو المطاط السيليكوني الفلوري (FVMQ)، أو المطاط النتريلي (NBR) أو الفلوروكربوني (FKM) المصمم خصيصًا لدرجات الحرارة المنخفضة.

كما تظهر مادة ترلبورغ أن نطاق درجة الحرارة المختلفة للاستومرات ومرونة درجات الحرارة المنخفضة تختلف اختلافًا كبيرًا ، على سبيل المثال ، فإن FVMQ و VMQ لديهم مرونة درجة حرارة منخفضة أفضل ، في

لا تقل فقط "أحتاج إلى حلقة "أو" 70 درجة يجب أن يذكر المادة في وقت واحد.

أمثلة التعبير الصحيح: NBR 70 Shore A O-ring. FKM 75 شور A O-حلقة. EPDM 70 شور A O-حلقة. حلقة "أو" من "هانبر 90 شور"

الخطوة الثانية: انظروا إلى الضغط و إزالة الطحن

إذا كان الضغط منخفضاً، والمساحة المفتوحة صغيرة، والسرقة الثابتة، لا يوجد خطر واضح للطحن، فمن الأفضل أن تعطي الأولوية لـ 70A.

إذا ارتفع الضغط أو كان الفراغ على الجانب الأكبر، فكر أولاً:

هل مقاس القناة صحيح؟ هل يمكن تقليل إزالة التجديد؟ هل يمكن إضافة خاتم احتياطي؟ هل من الضروري الانتقال من 70A إلى 80A؟ هل يجب أن تستخدم 90A؟

في ظل الظروف ذات الضغط العالي، يُعد إضافة حلقة دعم أكثر استقرارًا عادةً من مجرد رفع درجة صلادة الحشية. وخصوصًا في حالة الضغط ثنائي الاتجاه، ينبغي النظر في تركيب حلقات دعم على كلا الجانبين لتفادي حدوث اندفاع ناتج عن تغيّر اتجاه التركيب أو اتجاه الضغط.

الخطوة الثالثة: التحقق من ظروف التجميع

إذا كان التجميع الميداني لدى العميل يدويًّا، وكانت الحفرة ذات حواف حادة، وغير مُزَيَّتة، ويتطلّب التجميع عبور الخيوط أو الفتحات، فإن خطر درجة الصلادة ٩٠أ سيزداد بشكل ملحوظ.

نقاط الفحص الرئيسية لتجميع حشيات O ذات الصلادة العالية: هل توجد زاوية انحدار تمهيدية عند موضع التجميع؟ وهل تم إزالة الحواف الحادة؟ وهل تم تزيل الحشية أثناء التجميع؟ وهل ستتجاوز الحشية الحواف الحادة أو الأخاديد أو الخيوط أو فتحات الزيت؟ وهل يلزم استخدام غلاف تجميع؟ وهل يمكن أن تلتفّ الحشية أو تتدحرج أو تمتد بشكل مفرط؟

كما يركّز مادة تريلبورغ على أن التصميم الصحيح للحفرة يمكن أن يجنّب تلف الحشية وفشل عملية الإحكام؛ ويجب أن يحتوي موضع تجميع الحشية على زاوية انحدار تمهيدية وتقريب دائري.

الخطوة الرابعة: التحقق من إحكام التسرب عند درجات الحرارة المنخفضة وعند بدء التشغيل

في الظروف منخفضة الحرارة، يجب أن يكون اختيار الصلابة أكثر حذرًا.

تحت نفس المادة، عادةً ما ترتد 90A ببطء أكبر في درجات الحرارة المنخفضة. بالنسبة للمعدات التي تحتاج إلى بدء تشغيل بارد، وبدء تشغيل منخفض الضغط، ودورات حرارية، ووقوف عند درجة حرارة منخفضة وإعادة التشغيل، لا تنظر فقط إلى صلابة درجة الحرارة العادية. قد يؤدي نقص الارتداد عند درجات الحرارة المنخفضة إلى ضغط تلامس غير كافٍ، مما يؤدي إلى تسرب بارد.

يجب أن يكون ترتيب الأولوية للاختيار في درجات الحرارة المنخفضة كالتالي: اختيار مادة أو صيغة مخصصة مناسبة لدرجات الحرارة المنخفضة؛ التأكد من كمية ضغط معقولة؛ التحكم في فراغ المجرى؛ إجراء اختبار ضغط الانكماش عند درجات الحرارة المنخفضة أو اختبار ارتداد درجات الحرارة المنخفضة عند الضرورة.

8. توصيات الاختيار النموذجية

الختم الثابت التقليدي

الشفة، غطاء الطرف، السدادة، ختم جسم الصمام الثابت، ضغط معتدل، مجرى قياسي، لا يوجد خطر بارز للانزلاق:

الأولوية 70A. السبب هو التجميع الجيد، والمرونة الجيدة، وختم ابتدائي موثوق منخفض الضغط، وتنوع قوي في مصادر الشراء.

هوائي تقليدي

عادةً ما تكون ضغط نظام الهوائي منخفضًا، مع تركيز أكبر على انخفاض الاحتكاك والتجميع والارتداد:

الأولوية 70A. إذا كان ديناميكيًا ختم هوائي ، غالبًا ما يجلب 90A خطر احتكاك وارتداء غير ضروري.

هيدروليكي عام

ضغط متوسط-منخفض، ومجرى معقول، ومسافة متحكم بها:

70A أو 80A. إذا حدث احتكاك طفيف أو اهتزاز ضغط أو عض حافة، يمكن رفع القيمة من 70A إلى 80A، أو إضافة حلقة دعم.

هيدروليكي عالي الضغط

ضغط عالي، فرق ضغط كبير، مع مسافة احتكاك:

80A، 90A، أو 70A/80A + حلقة دعم، محدد للتحقق من مساحة التخزين. إذا كان وضع الفشل هو الانبساط بوضوح، فإن 90A له معنى؛ ولكن إذا كان الفشل ناتجًا عن الشيخوخة أو الانتفاخ أو فقدان الضغط أو عدم توافق الوسائط، فإن التحول إلى 90A لا يحل السبب الجذري.

ختم درجات الحرارة المنخفضة

درجات الحرارة المنخفضة، التشغيل البارد، التوقف الطويل الأمد في درجات حرارة منخفضة:

لا ترفع الصلادة بشكل أعمى. يُفضل اختيار مادة أو صيغة مناسبة لدرجات الحرارة المنخفضة، وعادةً لا يجب أن تكون الصلادة مرتفعة جدًا. فـ 70A عادةً ما تكون أسهل في تحقيق توافق أولي موثوق وارتداد مقارنةً بـ 90A.

المساحة الكبيرة أو مساحة البلى

إذا كانت مساحة التخزين بين المكبس والأسطوانة أو ساق الصمام أو شفة الربط كبيرة نسبيًا:

رفع الصلادة هو إحدى الطرق فقط. الطريقة الأفضل عادةً هي: تقليل المساحة، وتحسين التخزين، وإضافة حلقة دعم، ثم النظر في استخدام 80A أو 90A.

9. النسخة الهندسية — مانترا الحكم

يمكن إصدار حكم سريع باستخدام المنطق التالي:

إذا لم تكن هناك مخاطر واضحة من الانزلاق الخارجي، فاستخدم أولاً الدرجة 70A.

إذا كانت الدرجة 70A تُظهر انزلاقاً خارجياً طفيفاً أو هامشاً ضئيلاً من الضغط، فاستخدم الدرجة 80A.

في حالات الضغط العالي والفراغ الكبير وفشل التماسك الواضح، استخدم الدرجة 90A.

في درجات الحرارة المنخفضة والضغط المنخفض وصعوبة التركيب، ولا يمكن حل مشكلة الاحتكاك الديناميكي المنخفض عبر تغيير الصلادة، فلا ترفع الصلادة بسهولة إلى 90A.

لا يمكن للصلادة أن تحل مشكلات عدم توافق المواد، أو أخطاء الأخدود، أو التشوه الناتج عن الضغط المستمر.

10. ما يجب أن ينتبه إليه قسم المشتريات

يجب ألا يكتفي قسم المشتريات بالطلب حسب عبارة «70 درجة» أو «90 درجة». ونوصي على الأقل بالتحقق من الحقول التالية:

المواد: NBR، FKM، EPDM، HNBR، VMQ، FFKM، الخ؛ الصلابة: على سبيل المثال 70 Shore A، 80 Shore A، 90 Shore A؛ معيار الأبعاد: GB، ISO 3601، AS568 أو الأبعاد غير القياسية؛ تحمل الصلابة

نقاط مخاطر الشراء:

لا يمكن التعامل مع NBR 70A و FKM 70A كبدائل ذات درجة معادلة. نفس الصلابة، ولكن مقاومة الزيت، مقاومة الحرارة، مقاومة الكيماويات، ارتداد درجة الحرارة المنخفضة والسعر قد تكون مختلفة تماما.

لا يمكن أن نفترض أن 90A أفضل بالضرورة فقط لأنه أصعب. 90A قد يسبب صعوبة التجميع، تسرب منخفض الضغط، عدم كفاية ارتداد منخفض درجة الحرارة أو الاحتكاك الديناميكي المفرط.

عندما يكتب الرسم الفني للعميل "70"، تأكَّد من أن المقصود هو مقياس شور أ (Shore A). والصيغة القياسية يجب أن تكون "70 شور أ" أو "70 ش.أ.".

عند حدوث الفشل، لا تُعدِّل الصلادة وحسب. فإذا ظهرت أعراض مثل التورُّم أو التشقُّق أو التصلُّب أو التشوه الدائم، فإن السبب عادةً ما يكون في المادة أو درجة الحرارة أو الوسط المحيط أو مقدار الانضغاط، وليس في الصلادة.

١١. كيف يجب أن يردَّ فريق المبيعات على الأسئلة المتكرِّرة من العملاء؟

يسأل العميل: "ما الفرق بين ٧٠ درجة و٩٠ درجة؟"

يمكن الإجابة بهذه الطريقة: مادة ٧٠أ أكثر عمومية، ولها مرونة أفضل وسهولة أكبر في التركيب، وهي مناسبة لمعظم الأختام التقليدية؛ أما مادة ٩٠أ فهي أكثر صلابةً، وتتفوَّق بشكل رئيسي في مقاومة الطرد، وهي مناسبة للظروف ذات الضغط العالي أو الفراغات الكبيرة. لكن قوة تركيب مادة ٩٠أ أعلى، وقد تنخفض قدرتها على الارتداد عند درجات الحرارة المنخفضة وملاءمتها للإغلاق، لذا فالأمر ليس كلما زادت الصلادة زاد الأداء، والتوصية العامة هي استخدام مادة ٧٠أ أولاً ما لم تكن هناك مخاطر واضحة من التسرب تحت ضغط عالٍ.

يسأل العميل: "هل الضغط العالي يتطلَّب بالضرورة استخدام درجة ٩٠؟"

يمكن الإجابة بهذه الطريقة: ليس بالضرورة. يلزم الختم عالي الضغط مراعاة الضغط وفراغ التخدد وأبعاد المقطع العرضي ووجود حلقة دعم في نفس الوقت؛ فـ 90A أكثر مقاومة للانزياح، لكن إذا كان فراغ التخدد كبيرًا جدًا، فإن الاعتماد فقط على زيادة الصلادة غير موثوق به أيضًا — وعادةً ما تظل الحاجة ملحة لحلقة دعم متوافقة أو تخدد محسّن.

يسأل العميل: "تسربت الحلقة الأصلية بدرجة 70، هل سيعمل التحويل إلى درجة 90؟"

يمكن الإجابة بهذه الطريقة: يجب أولًا تحديد سبب التسرب. إذا كان حافة حلقة O منزاحة أو مُنهشة، فقد ينجح الترقية إلى 80A أو 90A، أو إضافة حلقة دعم. أما إذا كان السبب التقادم أو الانتفاخ أو تشوه الانضغاط أو التشقق أو عدم كفاية الارتداد عند درجات الحرارة المنخفضة، فقد لا يكون التحويل إلى 90A فعالًا بالضرورة، بل قد يُصعّد من صعوبة التركيب ويقلل الارتداد.

يسأل العميل: "هل درجة 80 ضرورية؟"

يمكن الإجابة بهذه الطريقة: نعم، 80 شور أ هو حل وسط بين 70 شور أ و90 شور أ، مناسب لضغط أعلى قليلاً من المعتاد مع القلق من الانبساط، لكن دون رغبة في أن يكون 90 شور أ صلبًا جدًا أو أن تكون قوة التجميع كبيرة جدًا في السيناريوهات؛ فغالبًا ما يكون 80 شور أ أكثر استقرارًا من الانتقال المباشر إلى 90 شور أ.

12. التوصية النهائية

الاختيار التقليدي: 70 شور أ. هذه هي درجة الصلابة الافتراضية لمعظم حلقات الأختام، وتأخذ في الاعتبار الختم والمرونة والتجميع والتكلفة.

ارتفاع الضغط أو خطر الانبساط: 80 شور أ. هذا هو الانتقال الوسط من الختم العام إلى ختم مقاوم للانبساط.

ضغط عالي وفجوة كبيرة وفشل انبساط واضح: 90 شور أ. ولكن يجب في نفس الوقت التحقق من القناة والحلقة الداعمة والتفل والتشحيم وارتداد درجة الحرارة المنخفضة وقوة التجميع.

الملخص: تُعَدّ الدرجة 70A مسؤولة عن التنوّع والتوازن، بينما تُعَدّ الدرجة 80A مسؤولة عن التوفيق والتصحيح، أما الدرجة 90A فهي مسؤولة عن مقاومة الاستطالة؛ وكلما زادت درجة الصلادة، زادت مقاومة الاستطالة، لكن ذلك يترتب عليه انخفاضٌ في المرونة وسهولة التركيب وارتداد المواد عند درجات الحرارة المنخفضة.
