جديد تمامًا حلقة O-ring التي تتسرب فور تركيبها غالبًا ليست مشكلة في جودة الحلقة نفسها، بل هي نتيجة لضرر وقع أثناء عملية التركيب. ويمكن أن تُكوِّن الخدوش والالتواء والإطالة المفرطة والجروح الناتجة عن الحواف البارزة أو الحواف الحادة أو تلف الخيوط بالفعل مسار تسربٍ قبل أن تؤدي الحلقة وظيفتها الإغلاقية.

تعتمد الحلقة التوصيلية (O-ring) في إغلاقها على وجود مقطع عرضي سليم وغير منقطع وخاضع لضغط مناسب. وبمجرد أن تتسبب عملية التركيب في خدوش أو التواء أو إطالة مفرطة أو جروح ناتجة عن الحواف البارزة أو عدم كفاية التفريغ المائل (Chamfer) أو تشحيم غير كافٍ أو تلف في حماية الخيوط، فإن الإغلاق قد يتسرب فورًا.

لماذا يتسرب خاتم أو الجديد فور تركيبه؟

تركيب خاتم أو ليس مجرد مسألة إدخاله في مكانه — بل يجب أن يستوفي عدة شروط في آنٍ واحد:

الأبعاد الصحيحة: يجب أن تتطابق القطر الداخلي والقطاع العرضي والصلادة والمادة مع متطلبات التصميم.

حالة مجرى الختم الصحيح: يجب أن تكون قاع المجرى وجدرانه وحوافه المائلة وخشونة سطحه خاليةً من أي عيوب.

عدم التلف أثناء عملية التركيب: أيّ جروح ناتجة عن الحواف الحادة أو الحواف البارزة أو الخدوش أو تلف فتحة الأنبوب.

الوضعية الصحيحة بعد التركيب: بدون لفٍّ أو تجعُّدٍ أو ترقُّقٍ محليٍّ أو انتفاخٍ محليٍّ.

التزييت الصحيح: يجب أن يكون المادة المزلقة متوافقة مع المطاط والوسط، ويجب استخدامها بالكمية المناسبة.

مقدار الضغط الصحيح: بعد التركيب، يجب أن يخضع حلقة الأُو (O-ring) لضغطٍ مستمرٍ ومتساوٍ — دون أن يُفرط في ضغطه أو يُهمَل ضغطه.

من السيناريوهات الشائعة في الميدان ما يلي: كانت حلقة الأُو سليمة عند مغادرتها المصنع، لكنها تقطّعت بخدش دقيق أثناء مرورها فوق الخيوط أو التدرجات أو الثقوب أو الحواف غير الكافية المائلة؛ ويكون التسرب غير مرئي عند فحص التجميع النهائي من الخارج، لكنه يظهر فور تطبيق الضغط.

وبالتالي، لا ينبغي أن تتوقف عملية استكشاف الأخطاء وإصلاحها في قطع الغيار بعد البيع عند سؤال «هل جودة حلقة الأُو الجديدة رديئة؟»، بل يجب أن تشمل أيضًا الأسئلة التالية: هل مسار تركيب حلقة الأُو مرّ فوق أي حواف حادة أو خيوط أو نتوءات أو ثقوب أو حواف الأخاديد؟ وهل تم تزيتها أثناء التركيب؟ وهل استُخدم غلاف واقٍ؟ وهل أُدخلت قسريًّا في الفتحة باستخدام أدوات رفع أو سحب؟

٢. الأخطاء النموذجية أثناء التركيب ونتائجها

٣. ما يجب فحصه قبل التجميع

٣.١ تفتيش الحلقة المطاطية نفسها

تفقّد الحلقة المطاطية قبل التجميع — لا تأخذها فقط وتثبّتها مباشرةً.

الفحوصات الرئيسية:

• ما إذا كانت السطح يحتوي على قطع أو شقوق أو انطباعات أو نقص في المطاط أو حواف زائدة أو نتوءات.
• هل المقطع العرضي متجانسٌ، دون أي ترقُّق محلي أو تسطُّح محلي؟
• هل هناك رُشَام معدني أو جُزيئات رمل أو غبار أو بقايا مادة الختم عالقة به؟
• هل الأبعاد مطابقة: القطر الداخلي، وقطر المقطع العرضي، والمواد، والصلادة يجب أن تكون متوافقة مع الرسم الهندسي أو دليل الصيانة؟
• هل تُستخدم قطع الغيار المخزَّنة التي تعرَّضت للتقدم في العمر أو التصلُّب أو اللزوجة أو الهشاشة؟

ملاحظة: لا يجوز أبدًا استخدام أداة معدنية حادة لالتقاط حلقة O. فمِثْلُ مفك البراغي المعدني أو الخطاف أو الشفرة قد يترك خدشًا دقيقًا بسهولة أثناء الإزالة، وقد يتحوَّل هذا الخدش مباشرةً إلى نقطة تسرب بعد التركيب.

الأدوات الموصى بها:

• قضبان بلاستيكية لتركيب الحلقات.
• أدوات نايلون.
• خطافات كشف ذات طرف دائري.
• أدوات تركيب متخصصة لحلقات O.

٣٫٢ فحص مجرى الختم

لا يُقبل وجود مجرى إغلاق فقط لأن أبعاده تقريبية — فحالة فتحة المجرى وقاعه وجدرانه تؤثر جميعها على الإغلاق.

نقاط الفحص:

• ما إذا كانت هناك حبيبات معدنية أو صدأ أو بقايا مطاط قديم أو مواد ملوثة داخل المجرى.
• ما إذا كانت فتحة المجرى ذات حواف حادة.
• ما إذا كانت التوسعة مكتملة وسلسة.
• ما إذا كان قاع المجرى يحتوي على خدوش أو تجويفات أو آثار اصطدام.
• ما إذا كانت جدران المجرى تحتوي على درجات أو خدوش أو حفر تآكلية.
• ما إذا كانت بقايا حلقة O القديمة لا تزال موجودة داخل المجرى.

يمكن التحقق من ذلك باللمس، لكن لا تعتمد على اللمس وحده — فكثير من الحبيبات الصغيرة غير واضحة عند لمسها بالإصبع، ومع ذلك فهي حادة بما يكفي لقطع المطاط.

طريقة ميدانية بسيطة: امسح فتحة المجرى والفتحة الداخلية بلطف باستخدام عود قطن أو قطعة قماش غير منسوجة. فإذا التصقت الألياف بها، فعادةً ما يدل ذلك على وجود حبيبة أو حافة حادة تتطلب معالجة.

٣.٣ فحص مسار التركيب

هذه الخطوة هي الأكثر عُرضةً للإهمال.

من اللحظة التي تغادر فيها الحلقة المطاطية يدك حتى تصل إلى موضع الختم النهائي، فإن كل موقع تمرّ به يُسمى مسار التركيب. ولا يكفي فحص أخدود الختم فقط، بل يجب أيضًا فحص ما ستواجهه الحلقة المطاطية «على طول الطريق».

الفحوصات الرئيسية:

• الخيوط الخارجية.
• فتحات الخيوط الداخلية.
• مفاتيح التثبيت.
• ثقوب الزيت.
• الثقوب العرضية.
• الدرجات.
• أحواض حلقات التثبيت.
• الحواف الحادة.
• فتحات الثقوب دون تفريغ حافة.
• ثقوب عرضية ذات حواف قطع.

الكثير من التسريبات لا تنتج عن أخدود الإغلاق نفسه، بل لأن حلقة الـO كانت قد انقطعت مسبقاً بسبب الخيوط أو الثقوب أو فتحات الثقوب أو الحواف الحادة قبل أن تصل حتى إلى أخدود الإغلاق.

٤. كيفية استخدام التشحيم بشكل صحيح

٤.١ لماذا التشحيم ضروري

الغرض من التشحيم ليس جعل حلقة الـO تبدو أكثر انزلاقاً — بل هو تقليل احتكاك التركيب ومنع حلقة الـO من السحب أو الالتواء أو التدحرج أو القص.

بدون تشحيم، فمن المرجح أن تحدث ما يلي:

• تُسحب حلقة الـO بسبب الاحتكاك الجاف.
• تظهر خدوش تركيب على السطح.
• يحدث التواء محلي في حلقة الـO.
• تصبح قوة التجميع مفرطة، مما يؤدي إلى تمدد زائد.
• يصبح احتمال التلف أكبر عند استخدام حلقة أو-رين ذات درجة حرارة منخفضة أو صلادة أعلى.

لذلك، ما لم يمنع الإجراء ذلك صراحةً، فيجب عادةً استخدام تشحيم متوافق عند تركيب حلقات الأو-رين.

٤٫٢ يجب أن يكون التشحيم متوافقًا

لا يجوز استخدام مواد التشحيم بشكل عشوائي. فقد يؤدي التشحيم غير المتوافق إلى انتفاخ المطاط أو تليينه أو تشققه أو تدهور أدائه.

المبادئ:

• يجب أن يكون التشحيم متوافقًا مع مادة حلقة الأو-رين.
• يجب أن يكون التشحيم متوافقًا مع الوسيط التشغيلي.
• يجب أن يكون التشحيم متوافقًا مع نظام المعدات.
• في الأنظمة الهيدروليكية، غالبًا ما يُستخدم زيت النظام التشغيلي نفسه كمادة تشحيم أثناء التركيب.
• في الأنظمة الهوائية، استخدم شحومًا متوافقة مع مادة الختم.
• تختلف مواد مثل إيثيلين بروبلين داين مونومر (EPDM) والمطاط السيليكوني والمطاط الفلوري والمطاط النتريلي وغيرها في درجة توافقها مع الزيوت والمواد المذيبة — فلا تحكم بناءً على الخبرة فقط.

يجب التأكيد على هذه النقطة بوضوح في تدريبات ما بعد البيع: فليست كل أنواع الشحوم مناسبة لتزييت كل حلقات O. وقد يكون استخدام شحم غير متوافق أسوأ من عدم التزييت إطلاقًا.

٤.٣ استخدم الكمية المناسبة من المادة المُزَيِّتة

الممارسة الصحيحة:

• شكّل طبقة رقيقة ومستمرة من المادة المُزَيِّتة على سطح حلقة O.
• طبّق كمية مناسبة عند موضع التثبيت، والحواف المائلة عند مدخل التثبيت، ومسار التركيب.
• لا تطبّق الشحم على هيئة كتل سميكة.
• تأكد من أن المادة المُزَيِّتة لا تحمل معها قشريات معدنية أو جزيئات رملية أو غبار.
• لا تطبّق الشحم باستخدام فرشاة ملوثة أو قفازات متسخة.

مشاكل التزييت المفرط:

• يمتص الملوثات.
• يعرقل تحديد المواضع أثناء التجميع.
• في بعض الدوائر الهيدروليكية، قد يتسبب في فشل قفل هيدروليكي.
• عندما يكون غير متوافق مع الوسط، يسرّع من تلف الحشوات.
• أثناء الفحص اللاحق عند فك التجميع، قد يخفي الضرر الحقيقي، ما يجعل التشخيص أكثر صعوبة.

٥. كيفية منع التلف الناتج عن الحواف الحادة والبروزات والخيوط

٥.١ البروزات هي «الشفرة غير المرئية» للحلقة O

هناك ثلاثة أنواع من المواقع حلقات O التي تثير أقصى درجات الخوف:

• حواف الحفر الحادة غير المعالَجة.
• الحُوَّار المتبقية بعد التشغيل والتي لم تُزال.
• قِمم الخيوط ونقاط دخول الخيوط.

تبدو هذه المواقع كحُوَّار طفيفة، لكنها تعمل كشفرة بالنسبة لختم المطاط.

النتائج النموذجية:

• يُحدث خدشٌ دقيق على سطح الحلقة O.
• يُقطَع شق على شكل حرف V في المقطع العرضي.
• من الخارج تبدو الحلقة سليمة، لكن مسار التسرب موجود بالفعل داخليًّا.
• كلما زاد الضغط، ازداد احتمال تمزُّق الشق بسهولة أكبر.

٥.٢ يجب وجود مائل تمهيدي أو حافة مستديرة.

في أي مكان يمر فيه حلق الـO عبر فتحة الأنبوب أو كتف العمود أو التجويف، يجب أن يكون هناك تفريغ مائل مناسب أو حافة مستديرة.

وظائف التفريغ المائل:

• يسمح للحلقة الـO بالدخول بسلاسة إلى موقع الإحكام.
• يمنع قطع الحلقة بواسطة حافة قائمة الزاوية.
• يقلل مقاومة التركيب.
• يقلل الشد والالتواء المحليين.

الممارسات الخاطئة:

• دفع حلقة الـO مباشرة عبر فتحة الأنبوب ذات الحافة القائمة الزاوية.
• إجبارها على المرور باستخدام ضغط عنيف.
• الافتراض بأن «المطاط لين، لذا سيتسلل خلال الفتحة إذا زاد الضغط قليلًا.»
• يوجد تفريغ زاوي في الشكل، لكن الحافة لا تزال تحتوي على حواف خشنة.

المتطلبات الصحيحة: يجب أن يكون التفريغ الزاوي ليس فقط «ذو شكل»، بل يجب أن يكون خاليًا من الحواف الخشنة، وخاليًا من الحواف الحادة، وأن تكون سطحه أملسًا.

٥.٣ يجب حماية الخيوط

هذه إحدى أكثر المشكلات شيوعًا في قطاع قطع الغيار aftermarket.

إذا كان لازمًا أن يمر حلقة O فوق خيوط خارجية أو فتحات خيوط داخلية أو وصلات مُخَرَّطة، فيجب استخدام حماية للخيوط.

تتضمن الخيارات:

• أكمام حماية الخيوط.
• أكمام دليلية ذات مدخل أملس.
• أكمام دليلية مدببة.
• أكمام تركيب رقيقة الجدار.
• غشاء وقائي مؤقت.
• أدوات تجميع مخصصة.

الممارسات الخاطئة:

• سحب حلقة الأُو مباشرةً فوق الخيوط الخارجية.
• إجبارها على المرور فوق قمم الخيوط باستخدام الأصابع.
• الافتراض بأن تطبيق الزيت يعني إمكانية تخطي الحماية.
• لفها عشوائيًّا بالشريط اللاصق، لكن حافة الشريط مرفوعة أو متجعِّدة، فتُحدث خدوشًا في حلقة الأُو بدلًا من حمايتها.

كيفية التعرُّف على المشكلة: عند إزالة حلقة أُو جديدة تسرب، إذا وُجدت حلقة من الخدوش الأفقية الدقيقة والمتباعدة بشكل منتظم على سطحها الداخلي، أو آثار قطع مائلة، فإن السبب الشائع هو بالضبط هذا — عدم كفاية حماية الخيوط.

٦. كيفية تجنُّب الالتواء

٦.١ لماذا تتسرب حلقة الأُو الملتوية

تم تصميم حلقة الأُو لتحمل ضغطًا متساويًا عبر مقطعها العرضي داخل المجرى.

إذا تم تركيبها بشكل ملتوٍ على هيئة لفافة حلوى، فسيحدث ما يلي:

• الانضغاط المفرط المحلي.
• الانضغاط الناقص المحلي.
• خط إغلاق غير متصل.
• زيادة الاحتكاك والتآكل أثناء التشغيل.
• يظهر فجوة تسرب عند تغير الضغط.

أحيانًا لا يكون التسرب الناتج عن الالتواء فوريًّا أو شديدًا — بل قد يظهر على الشكل التالي:

• تجميع دقيق في البداية، لكنه يبدأ بالتسرب بعد التشغيل لفترة.
• لا يوجد تسرب عند الضغط المنخفض، لكنه يحدث عند الضغط المرتفع.
• لا يوجد تسرب عند السكون، لكنه يحدث بعد التفعيل.
• يحدث التسرب بعد ارتفاع درجة الحرارة.
• عند فك التجميع، يُكتشف علامة لولبية على حلقة الأختام.

٦.٢ كيف تحدث الالتوية عادةً؟

الأسباب الشائعة:

• التثبيت الجاف.
• عدم كفاية التشحيم.
• لف حلقة الأختام داخل الحفرة كأنها مطاطية.
• شد جانب واحد فقط، ما يؤدي إلى تمدد غير متساوٍ.
• عدم تنظيف حلقة الأختام بعد التثبيت.
• عمق الحفرة كبير جدًا، ما يسبب مقاومة عالية بعد التثبيت ولا يمكن التأكد من وضع الحلقة.
• حلقة أختام ذات قطر مقطع عرضي كبير، ما يسبب مقاومة عالية أثناء التجميع.
• مسافة التجميع ضيقة جدًا، فلا يمكن للأصابع التأكد من وضع الحلقة.
• لم يُستخدم أداة توجيه لتجميع الختم الديناميكي.

الممارسة الصحيحة ٦٫٣

أثناء التركيب، يجب أن:

• توسّعه بالتساوي، ولا تمدّه من نقطة واحدة فقط.
• عدم ترك حلقة الـO تتدحرج داخل المجرى.
• بعد التركيب، استقِمْه بلطف حول المحيط الكامل.
• استخدم خطوط القالب أو العلامات السطحية لتقييم ما إذا كان التركيب صحيحًا أم لا.
• لحلقات الـO كبيرة الحجم، يجب أن يتعاون شخصان في التركيب.
• لمسارات التركيب الطويلة، استخدم مخروط توجيه أو غلاف تركيب.
• ادهن قبل الإدخال — ولا تُدخله جافًّا بالقوة.

التحقق بعد التركيب:

• ما إذا كانت الحلقة المطاطية تجلس بشكل مسطح في التجويف.
• ما إذا كان هناك انتفاخ محلي.
• ما إذا كان هناك تبييض أو رقّة محلية.
• ما إذا كانت إحدى الأجزاء تجلس بطريقة مختلفة عن باقي الأجزاء.
• ما إذا كانت تحتفظ بحالتها الطبيعية داخل التجويف.
• ما إذا كانت هناك نمط سطحي لولبي.

تذكير هام: وجود الحلقة المطاطية في مكانها لا يعني أنها «مُركَّبة» بالفعل — يجب التأكد من عدم وجود أي التواء لها داخل التجويف.

٧. كيفية تجنّب الشد الزائد

٧.١ لماذا يؤدي الشد الزائد إلى التسرب

إذا تم شد حلقة الأُو بشكل مفرط، تحدث مشكلتان:

أولاً، يصبح قطر المقطع العرضي أرق. عند إطالة حلقة الأُو، يصبح مقطعها العرضي أرق، ويقل مقدار الانضغاط الفعلي، لذا تكون قوة الإغلاق غير كافية.

ثانياً، لا يمكنها الاستعادة التامة. إذا تجاوز الشد النطاق المسموح به للمادة والهيكل، فقد لا تستعيد حلقة الأُو شكلها بالكامل، فتصبح «مترخية» أو «رقيقة» بعد التركيب.

تشمل العواقب:

• مقدار انضغاط غير كافٍ بعد التركيب.
• لا تضغط حلقة الأُو بإحكام على سطح الإغلاق.
• تسرب عند بدء التشغيل عند ضغط منخفض.
• انزياح الحلقة خارج الحوض أثناء التشغيل.
• تحدث تمزقات محلية.
• تقلّص عمر الخدمة بشكلٍ كبير.

٧.٢ أي السيناريوهات عُرضةٌ للتمدّد المفرط؟

سيناريوهات شائعة:

• يجب تركيب حلقة الأختام (O-ring) فوق كتف عمودٍ ذي قطرٍ أكبر من المطلوب.
• عدم توافر مخروط تركيب في الموقع، ما يجبر العامل على التمدّد اليدوي.
• استخدام مفك براغي أو خطاف لفتح حلقة الأختام (O-ring) بالقوة.
• تركيب حلقة أختام صغيرة الحجم على جزءٍ ذي قطرٍ كبير.
• اختيار قطر داخلي (ID) صغير جدًّا، فيُلجأ إلى التمدّد المفرط لتعويض الفرق.
• في بيئة ذات درجة حرارة منخفضة، حيث تصلّب المطاط وتتباطأ قدرته على الاسترداد.
• فني صيانة، بهدف توفير الوقت، يقوم بتمديدها على عدة مراحل دفعة واحدة.

٧.٣ الممارسة الصحيحة

يجب استخدام:

• مخروط توجيهي.
• غلاف توسيعي.
• غلاف تركيب.
• أدوات مساعدة ناعمة وخالية من الحواف.
• طريقة دفع مقسَّمة ومتساوية.

المبادئ:

• امتدّ فقط بما يكفي لعبور العائق أثناء التركيب.
• لا تحافظ على حالة الامتداد لفترة طويلة.
• لا تستخدم أداة حادة لخطف الحلقة وسحبها.
• بعد التركيب، اترك الحلقة الدائرية (O-ring) تعود تلقائيًّا إلى وضعها الطبيعي.
• إذا ظهرت أيّة تبييض أو تشقّق أو ترقّق واضح أو تغيّرات في المقطع العرضي أو فشل الحلقة في العودة إلى شكلها الأصلي بعد إزالتها، فيجب استبدال الحلقة.
• لا تُركّب الحلقة استنادًا إلى تجربة «اشدّها قليلًا أكثر، فهي ستظل تعمل».

النقاط الرئيسية لتقييم الحلقات من السوق الثانوي: إذا أصبحت حلقة O جديدة مترخّية بشكل ملحوظ بعد التركيب، أو زاد القطر الخارجي بشكل مرئي، أو تقلّص المقطع العرضي، أو لم تعد إلى شكلها الأصلي بعد الإزالة، فيجب أولاً الشكّ في حدوث شدّ مفرط أو اختيار مقاس غير مناسب.

٨. كيفية تقييم ما إذا كانت التلف ناتجًا عن عملية التركيب أثناء الفحص بعد التفكيك.

عندما يبلّغ العميل أن «حلقة O الجديدة تسرب فور تركيبها»، لا تُسرع في استنتاج السبب — ويُوصى باتباع هذه العملية لفحص ما بعد التفكيك.

٨.١ حفظ الأدلة أولًا.

قبل التفكيك:

• التقط صورًا وسجّل موقع التركيب.
• سجّل وقت التسرب: فور التركيب، أو بعد التشغيل، أو بعد ارتفاع الضغط، أو بعد ارتفاع درجة الحرارة.
• تسجيل وسيلة النقل والضغط ودرجة الحرارة وحالة الحركة.
• تسجيل ما إذا كانت قد استُخدمت مواد تزييت أثناء التركيب.
• تسجيل ما إذا كان الحلقة قد اجتازت الخيوط أو فتحات الفتحة أو الحواف الحادة.
• لا تنظّف حلقة O المُزالَة حتى تظهر آثار التلف — ولا تمدّها ولا ترفعها باستخدام أداة حادة ولا تُزِلْها مجددًا بأي وسيلة قد تسبب تلفًا ثانويًّا.

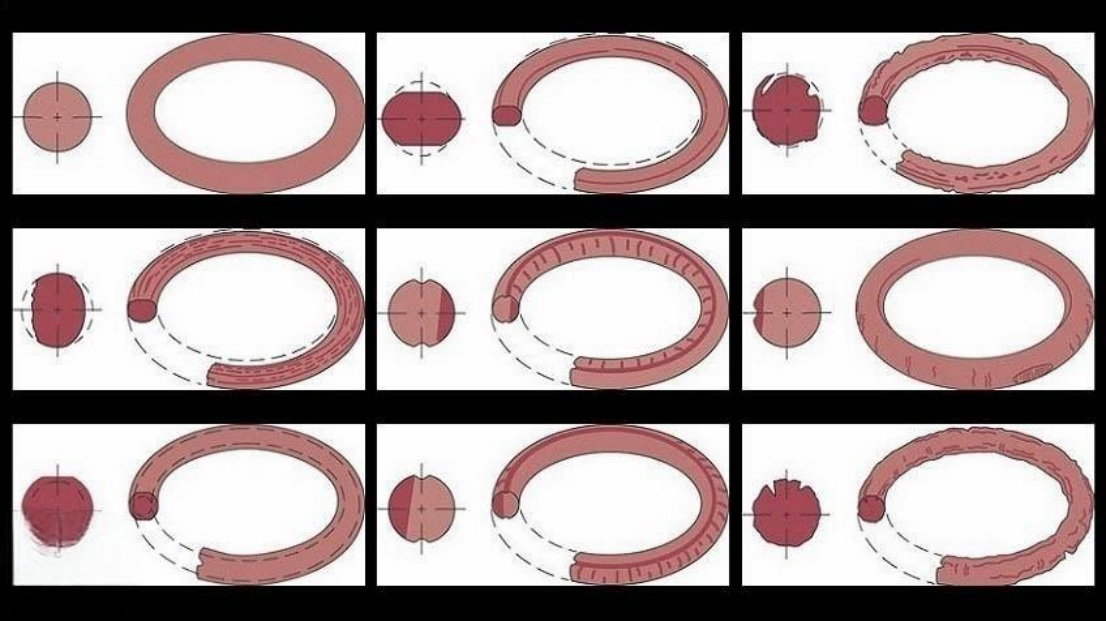

٨.٢ فحص نمط جرح حلقة O

8.3 تتبع مسار التركيب

بعد اكتشاف جرح الحلقة المطاطية (O-ring)، تتبع المكان الذي قد تكون تضررت فيه.

الفحوصات الرئيسية:

• الخيوط التي مرّت عليها الحلقة المطاطية.
• حواف فتحة الأنبوب.
• نقطة دخول الحفرة المانعة للتسرب.
• الخطوات عند كتف العمود.
• أحواض حلقات التثبيت.
• حواف ثقوب الزيت.
• الحواف المائلة.
• مواقع تلامس أداة التجميع.

غالبًا ما يمكن استخدام اتجاه القطع على الحلقة المطاطية لاستنتاج موقع التلف:

• خدوش قطريّة: تظهر عادةً عند احتكاكها بفتحة الأسطوانة أو الخيط أثناء إدخالها بالدفع.
• خُدوش محيطيّة: تظهر عادةً أثناء التجميع الدوراني أو عند المرور فوق العمود.
• خدش عميق محلي: ينتج عادةً عن حافة حادة واحدة أو نقطة حادة.
• عدة خدوش صغيرة: تنتج عادةً عن مسار تركيب خشن أو جزيئات ملوثة.

٩. الإجراء القياسي التشغيلي لموظفي التجميع

الخطوة ١: التأكد من المواصفات

تأكيد:

• مواصفات الحلقة المطاطية.
• المادة.
• الصلادة.
• دفعة.
• الوسائط المُطبَّقة.
• ما إذا كان النموذج مطابقًا للتصميم المحدَّد.

ممنوع:

• استبدال الخاتم بخاتم آخر مقاسه مشابه.
• التثبيت باستخدام مادة غير معلومة الهوية.
• إعادة الاستخدام المؤقت للخاتم القديم.
• خلط خواتم O من مواد مختلفة معًا.

الخطوة الثانية: تنظيف مجرى الإغلاق ومسار التثبيت.

يجب إزالة ما يلي:

• الرُّشاشات المعدنية.
• الحواف الحادة.
• غبار.
• مطاط قديم.
• بقايا مادة الختم.
• جسيمات الصدأ.
• الملوثات الصلبة.

تأكيد بعد التنظيف:

• لا توجد أجسام غريبة في الحفرة.
• لا توجد حواف ناتئة على السطح المائل.
• لا توجد حواف حادة عند فتحة الفتحة.
• الخيوط محمية.
• أداة التركيب نظيفة.

الخطوة ٣: معالجة الحواف الحادة والزوايا المائلة

لا تُركَّب مباشرةً إذا وُجد أيٌّ مما يلي:

• حُواف حادة عند فتحة التجويف.
• فتحة الأنبوب خشنة السطح.
• الزاوية المائلة غير متواصلة.
• نقطة دخول الخيط حادة.
• حافة بارزة عند الفتحة العرضية.
• علامات ارتطام عند حافة التدرج.

طريقة التعامل:

• إزالة الحواف الحادة.
• أضف تجويفًا مائلًا.
• لمّ الحواف الحادة.
• نظّف بقايا الرُّشاشات.
• أعد الفحص.

الخطوة ٤: طبّق حماية الخيوط.

عند مرور الحلقة المطاطية فوق الخيوط، يجب اتخاذ تدابير وقائية.

موصى به:

• غلاف وقائي.
• غلاف توجيهي.
• غلاف مدبّب.
• غلاف أملس رقيق الجدار.
• أدوات تجميع مخصصة.

غير موصى به:

• سحبه مباشرةً فوق الخيوط.
• إجباره بالدفع بقوة.
• الاستخدام أداة حادة للرفع.
• لفه عشوائيًا بشريط خشن.
• افتراض أن تطبيق الزيت يمكن أن يعوّض عن الحماية.

الخطوة ٥: التزييت الصحيح

متطلبات التزييت:

• استخدم مادة تزييت متوافقة.
• طبّقها بطبقة رقيقة.
• طبّقها بشكل متساوٍ.
• لا تخلط أي جزيئات.
• يمكن تشحيم حلقة الأكسجين وممر التركيب بشكل مناسب.
• قم بالتجميع فورًا بعد التشحيم لتجنب جذب الغبار.

ممنوع:

• استخدام زيت تشحيم غير معروف.
• استخدام زيت تشحيم ملوث.
• إدخاله بالقوة دون تشحيم.
• الإفراط في التشحيم.
• استخدام مذيب غير متوافق مع المطاط لتنظيفه قبل التركيب المباشر.

الخطوة ٦: التركيب السلس.

أثناء التركيب:

• وسعه بشكل متساوٍ.
• تجنب السحب القوي من نقطة واحدة.
• تجنب لفه أثناء التركيب.
• تجنب الالتواء.
• تجنب استخدام أداة حادة.
• إذا واجهت مقاومة، فلا تُجبر القطعة — توقف وافحص وجود حواف حادة أو عدم انتظام في المحاذاة أو خطأ في المواصفات.

الحركة الصحيحة هي «التوجيه، ثم الدفع للداخل، ثم التسوية، ثم التأكيد» — وليس «السحب، أو الإجبار، أو الضغط بقوة».

الخطوة ٧: فحص ما بعد التركيب

بعد التركيب، تأكَّد من الآتي:

• حلقة الأكسجين (O-ring) موضوعة بالكامل داخل المجرى.
• لا يوجد التواء.
• لا يوجد ترقق محلي.
• غير مُستخرج للخارج.
• لا توجد خدوش جديدة على السطح.
• لا توجد مقاومة غير طبيعية عند تركيب الجزء المقابل.

إذا زادت المقاومة فجأةً عند إغلاق التجميع، فلا تُجبره على القفل. قد يشير ذلك إلى أن حلقة الـO قد عُلِّقت أو انحرفت عن موضعها أو قُطعت أو تآكلت.
