1. Závěr

Vysoká teplota → oxidace/posílení sítě/štěpení řetězců/výpar přísad/difuzní účinek prostředí → ztvrdnutí, změna modulu pružnosti, pokles prodloužení, relaxace napětí, trvalá deformace při stlačení, praskání jako želva → dlouhodobý pokles utěsnovací síly → únik nebo porucha.

2. Hlavní mechanismy poruchy při stárnutí za vysoké teploty

2.1 Teplotně indukované oxidační stárnutí: současná oxidace, posílení sítě a štěpení řetězců

Guma vystavená vysoké teplotě a kyslíku prochází tepelným oxidačním stárnutím. Různé směsi mají odlišné hlavní reakce: některé systémy jsou dominovány dalším zvulkanizováním, což se projevuje zvýšením tvrdosti a modulu; jiné systémy jsou dominovány štěpením řetězců, což se projevuje změkčením, poklesem prodloužení a odrazové pružnosti; mnoho skutečných reakcí probíhá současně, přičemž primární reakce probíhá jako první. Základní účel zkoušky stárnutí ve vysokoteplotním vzduchu je vyhodnotit změny fyzikálních vlastností gumy po expozici vysoké teplotě a kyslíku; norma ASTM D573 také jasně uvádí, že tato metoda se používá k vyhodnocení relativní tepelné odolnosti gumových směsí, avšak laboratorní výsledky nemusí nutně plně odpovídat výkonu za skutečných provozních podmínek, protože ty se výrazně liší.

Pro utěsnění není zvýšená síťovitost nutně výhodou. Může materiál učinit tvrdším a odolnějším vůči deformaci krátkodobě, ale dlouhodobě sníží jeho pružnost, čímž zamezí jeho schopnosti nadále kompenzovat mezeru ve drážce, drsnost příruby, rozdíl v tepelné roztažnosti a kolísání tlaku. O-kroužek štěpení řetězců přímo oslabuje elastickou síť, čímž klesá schopnost materiálu se vrátit do původního tvaru a odolat vzniku trhlin; oba jevy nakonec snižují spolehlivost utěsnění.

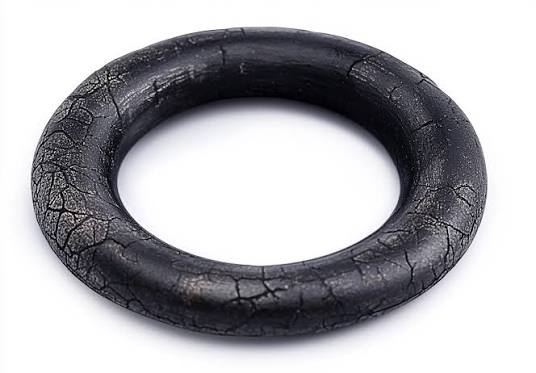

2.2 Ztvrdnutí a praskání: Od „dokáže utěsnit“ k „nedokáže sledovat“

Běžným vizuálním důsledkem stárnutí za vysoké teploty je zvýšení tvrdosti, změna povrchu a pokles prodloužení. Ztuhlé O-pečlivky těsnění, i když si zachovává vnější tvar v drážce, může ztratit schopnost mikro-přizpůsobení se. Utěsnění nezávisí pouze na „množství stlačení“, ale také vyžaduje, aby materiál neustále vyvíjel vhodné kontaktní napětí a sledoval mikro-posuny.

Typické důsledky zahrnují:

Myšlenka zkoušky tepelného stárnutí / tepelné odolnosti podle ISO 188:2023 také spočívá v vystavení zkušebních vzorků stanoveným podmínkám vysoké teploty ve vzduchu a zohledňuje, že porovnání výkonu po stárnutí bude ovlivněno skutečnými provozními podmínkami; to ukazuje, že problémy se stárnutím nejsou způsobeny pouze jedinou teplotou, ale výsledky budou také ovlivněny dodávkou kyslíku a podmínkami provedení zkoušky.

2.3 Trvalá deformace při tlaku: geometrická deformace za tepelného stárnutí

Trvalá deformace způsobená tlakem v podstatě odráží míru, ve které guma není schopna obnovit svou původní tloušťku po dlouhodobém stlačení. ASTM D395 se používá k vyhodnocení schopnosti gumové směsi udržet své elastické vlastnosti po dlouhodobém tlakovém namáhání a upozorňuje, že testování se zaměřuje především na statický tlak a často se provádí za vysoké teploty. ISO 815-1:2019 také uvádí, že test trvalé deformace způsobené tlakem obvykle zahrnuje fyzikální nebo chemickou změnu, přičemž chemická změna je důležitější a může způsobit trvalou deformaci. Tento standard je aktuálnější a vyhodnocuje stárnutí za podmínek vysokého tlaku při testování trvalé deformace, např. po dobu 1000 h, což je běžné pro posouzení mezního výkonu stárnutí gumového materiálu.

Ale zde je klíčový bod: trvalá deformace způsobená stlačením není totožná se samotnou utěrní silou. I když má jedno O-kroužek velmi vysokou hodnotu trvalé deformace způsobené stlačením, může za určitých statických provozních podmínek krátkodobě stále netěsnit; naopak hodnota trvalé deformace způsobené stlačením nemusí být extrémní, avšak pokud se materiál již ztvrdl, stal se křehkým nebo utěrka se výrazně uvolnila, může dojít také k selhání. Proto při ověřování životnosti nelze spoléhat pouze na CS.

2.4 Uvolnění tlakového napětí při stlačení: blíže k dlouhodobé utěrní síle

O-kroužky v drážce jsou dlouhodobě stlačovány; skutečně rozhodující pro zálohu těsnicí síly je časový úbytek kontaktního napětí. Cílem zkoušky relaxace tlakového napětí (CSR) je sledovat pokles reakční síly v čase při pevně stanovené kompresní deformaci a specifikované teplotě. Norma ISO 3384-1:2024 se přesně zabývá zkoušením relaxace tlakového napětí u vulkanizovaného kaučuku a termoplastického kaučuku při pevně stanovené kompresní deformaci a specifikovaném poklesu teploty; tato norma také uvádí, že lze použít buď nepřetržitý, nebo přerušovaný režim zkoušení, přičemž kroužkové vzorky jsou zvláště vhodné pro zkoušení relaxace napětí v kapalném prostředí.

Průmysl: Pokud je cílem „stav stárnutí materiálu“, doporučuje se jako hlavní ukazatel udržení síly těsnění (CSR), nikoli výhradně trvalou deformaci tlakem. Výzkum evropských asociací zabývajících se těsněním rovněž uvádí, že předpověď životnosti elastomerů pouze na základě stárnutí tahových vlastností nemusí být spolehlivá; proto považujeme vliv tepelného stárnutí na relaxaci tlakového napětí (CSR) a trvalou deformaci tlakem (CS) za ukazatele blíže skutečné životnosti.

3. Jak konkrétně zkracuje vysoká teplota životnost O-kroužku

3.1 Snížení dlouhodobé těsnicí síly

O-kroužky při počáteční instalaci využívají míru stlačení k vytvoření kontaktního napětí. Při vysoké teplotě se zrychlí pohyb molekulárních řetězců materiálu a intenzivněji probíhá viskoelastická relaxace; současně dochází k oxidačním procesům, křížovým vazbám nebo štěpení řetězců, které mění strukturu sítě. Výsledek:

Počáteční tlaková síla F₀ → v průběhu času klesá na F(t) → kontaktní napětí je nižší než tlak média, požadavek na kompenzaci drsnosti nebo požadavek na tlakové fluktuace → únik.

Právě proto by mělo ověřování životnosti při tepelném stárnutí zaměřit na „dlouhodobou těsnicí sílu“, nikoli pouze na stárnutí tvrdosti nebo obnovu tloušťky.

3.2 Přechod materiálu z „elastomeru“ na „tuhé těleso“

O-kroužky vyžadují určitou tvrdost, aby odolaly vyšlapávání a vysokému tlaku, ale zároveň potřebují dostatečnou pružnost a prodloužení, aby kompenzovaly mezery. Při stárnutí za vysoké teploty se tvrdost a modul pružnosti zvyšují, povrchové vlastnosti se mění a prodloužení klesá. Výsledkem je, že těsnicí povrch již nedokáže nadále přiléhat k těsnicímu povrchu, a montážní vady, dělící čáry, převisy a rýhy se zesilují a stávají se zdroji trhlin.

Tento typ poruchy obvykle nenastává náhle, ale probíhá postupně:

Výkon postupně klesá → rezerva těsnicí síly se zmenšuje → tepelné cyklování nebo tlakové fluktuace vyvolají mikroúnik → trhlina se rozšiřuje → zjevný únik.

3.3 Zrychlená reakce média

Skutečné provozní podmínky: O-kroužky nejsou obvykle vystaveny vzduchu samostatně, ale kontaktují olej, vodu, páru, palivo, chladivo, kyseliny a zásady nebo čisticí kapalinu či jiná média. Zvýšení teploty současně urychlí dva procesy.

Za prvé se médium rychleji difunduje do pryže; za druhé se médium rychleji reaguje s polymerní maticí, síťovacími vazbami nebo plnivem. Výsledkem může být rozpouštění, změkčení, ztvrdnutí, smrštění, vyplavení přísad, pokles pevnosti nebo tvorba trhlin. Pro ověření životnosti lze tepelné stárnutí ve vzduchu použít pouze k posouzení „tepelné odolnosti materiálu“; pokud však dochází ke skutečnému působení média, je nutné provést odpovídající ověření.

3.4 Oxidace omezená difuzí a problém DLO

O-kroužky s tlustým průřezem stárnou ve vysokoteplotním vzduchu; kyslík proniká do vnitřní části gumy z vnějšího povrchu. Pokud je rychlost difuze kyslíku pomalejší než rychlost jeho spotřeby uvnitř materiálu, vznikne tzv. oxidace omezená difuzí (DLO): vnější část stárne intenzivněji, vnitřní část méně. Při stlačené konfiguraci spolu s kovovou přírubou se kyslík může také dostat do menší plochy styku, což ještě zvyšuje pravděpodobnost výskytu efektu DLO. Výzkum O-kroužků z HNBR a EPDM ukazuje neuniformní stárnutí u O-kroužků s průřezem 10 mm; toto nerovnoměrné stárnutí ovlivňuje materiálové vlastnosti, trvalou deformaci při stlačení i relaxaci tlakového napětí a další celkové provozní parametry.

Toto je pro predikci životnosti zásadně důležité: čím vyšší je teplota zrychleného vysokoteplotního testu, tím pravděpodobněji vznikne gradient kyslíku, který v reálném provozu při nižších teplotách není tak výrazný, což vede k nepřesné chybě extrapolace.

4. Arrheniova predikce životnosti: použitelná, ale nelze ji mechanicky extrapolovat

4.1 Základní model

Pro tepelné stárnutí se obvykle používá Arrheniova rovnice k popisu rychlosti reakce; pro pevně dané kritérium selhání, např. „utěsnovací síla poklesne na 50 %“ nebo „trvalá deformace při stlačení dosáhne určité mezní hodnoty“, lze psát jako:

t_f = C·exp(E_a/RT)

Kde:

Metoda spočívá v získání času dosažení stejného kritéria selhání při několika vyšších teplotách, následném zobrazení vztahu v grafu a extrapolaci sklonu k odhadu standardu pro provozní teplotu; zahrnuje dvě metody – Arrheniovu a WLF – a zároveň zdůrazňuje, že rychlost degradace různých vlastností při tepelném stárnutí se liší, proto musí být porovnání různých gumových materiálů založeno na stejném ukazateli výkonu.

Příklad popisu: Pokud se předpokládá, že režim poruchy určitého materiálu dosáhne stejných kritérií poruchy za stejnou dobu, pak je zrychlení při teplotě 150 °C vzhledem k teplotě 100 °C přibližně 21krát vyšší. To znamená: stárnutí při 150 °C po dobu 1000 hodin odpovídá přibližně 21 000 hodinám stárnutí při 100 °C. Toto je však pouze matematický příklad; předpokladem je, že mechanismus poruchy se nezměnil.

4.2 Kritéria poruchy musí být spojena s funkcí těsnění

Nejčastější chybou při extrapolaci podle Arrheniova zákona není samotný vzorec, ale výběr kritérií poruchy. Běžná kritéria zahrnují:

V inženýrské praxi by měla být jako hlavní kritéria upřednostněna rychlost úniku nebo dlouhodobá uzavírací síla, zatímco stlačitelnost (CS), tvrdost a míra udržení prodloužení slouží jako pomocná kritéria. Některé související výzkumy ESA dále uvádějí, že při použití Arrheniovy metody je třeba nejprve pevně stanovit funkční provozní kritérium, např. limit změny jednoho parametru; běžnou praxí je použít změnu o 50 % jako rozhodovací hranici, avšak lze se také řídit konkrétními požadavky dané aplikace. Tento výzkum rovněž uvádí, že někteří autoři stanovují koncový bod CS pro O-kroužky přibližně v rozmezí 80–90 %, avšak taková kritéria musí být vždy specifikována ve vztahu ke konkrétní aplikaci.

4.3 Stlačitelnost (CS) a relaxace tlakového napětí (CSR) nelze pod jedinou aktivační energii kombinovat

Stejný materiál a stejný teplotní rozsah, ale různé ukazatele výkonnosti mohou vést k odlišným aktivacním energiím. Výzkum ESA týkající se FKM s tvrdostí 75 Shore A při kritériu koncového bodu 50 % ukázal, že CS získaly zdánlivou aktivacní energii přibližně 117 kJ/mol, zatímco CSR získaly zdánlivou aktivacní energii přibližně 38 kJ/mol; výzkumníci se domnívají, že rozdíl souvisí s podmínkami stárnutí, rozměry vzorků a tím, že upínací zařízení CSR lépe napodobuje skutečné těsnění a omezuje kontakt s kyslíkem.

To ukazuje: extrapolace „doby životnosti těsnění“ na základě údajů o trvalé deformaci při stlačení je spojena s velmi vysokým rizikem. Naopak, nahrazování výsledků tvrdnutí nebo praskání životností CSR také není přísné; každý model životnosti musí uvádět odpovídající režim poruchy a kritéria.

4.4 Hranice extrapolace: data získaná při vysokých teplotách nemusí reprezentovat dlouhodobý provoz při nízkých teplotách

Klíčová hypotéza extrapolace zrychleného stárnutí je: zvýšení teploty pouze urychluje stejnou reakci a nemění mechanismus poruchy. Skutečné stárnutí pryže však při vysoké teplotě může vyvolat nové reakce, oxidační gradient, vypařování přísad nebo reakce s prostředím. spojení shrnutí Gillena, Bernsteina a Celiny o predikci životnosti elastomerů opakovaně zdůrazňuje, že odhad životnosti obvykle vychází z extrapolace z vysokoteplotních zrychlených testů na nižší provozní teploty, avšak je nutné ověřit časově-teplotní superpozici a potvrdit, že se mechanismus degradace nezměnil; současně DLO může ovlivnit výsledky zrychleného stárnutí, mnoho výzkumů také ukazuje, že Arrheniova extrapolace může v oblasti nízkých teplot přecházet k nižší aktivační energii. Arrheniova rovnice je nástroj pro predikci životnosti, nikoli důkaz životnosti.

5. Doporučený rámec „Verifikace životnosti při vysokoteplotním stárnutí“

5.1 Definice cíle verifikace

Doporučujeme definovat cíl jako:

Při stanovené teplotě, prostředí, tlaku, míře stlačení, rozměrech drážky a podmínkách tepelného cyklování vyhodnotit dlouhodobou schopnost těsnicího kroužku udržovat těsnicí sílu a nízkou míru úniku a vytvořit predikční model životnosti při tepelném stárnutí.

Nepoužívejte cíl „testování trvalého stlačení“. Trvalé stlačení je pouze jedním z ukazatelů.

5.2 Návrh vzorků

Doporučujeme zahrnout alespoň tři typy vzorků:

Pokud se testuje pouze standardní vzorek, lze snadno přehlédnout vliv průřezového rozměru O-kroužku, omezení drážky, omezení kyslíku, tlaku na těsnicí povrch a difuzní cesty média.

5.3 Podmínky stárnutí

Doporučená nastavení:

Metoda trvalé deformace při stlačení podle ISO 815-1:2019 obvykle používá pevnou deformaci 25 %, avšak u pryží s vysokou tvrdostí se používá nižší stupeň stlačení; v reálném inženýrském výpočtu by měla být stále upřednostňována skutečná míra stlačení v drážce.

5.4 Klíčové ukazatele zkoušení

Doporučené ukazatele rozdělené do čtyř úrovní:

Z těchto ukazatelů by měly být CSR a rychlost úniku hlavní osou životnosti; CS, tvrdost a prodloužení při přetržení pak doplňkovými vysvětlujícími údaji.

5.5 Tok zpracování dat

Doporučený postup je následující:

• Pro každý teplotní bod sestrojte křivku změny výkonu v čase, např. míru udržení CSR, CS, tvrdost, prodloužení.
• Pro každý ukazatel stanovte kritéria selhání, např. míra udržení CSR pod určitou mezní hodnotou, rychlost úniku překračující určitou mezní hodnotu, CS dosahující určité prahové hodnoty.
• Určete čas tf, ve kterém každý teplotní bod dosáhne kritérií selhání.
• Sestrojte Arrheniovu grafiku.
• Zkontrolujte lineárnost, rezidua a interval spolehlivosti.
• Pro ověření extrapolace na dlouhodobý bod použijte nejnižší zrychlenou teplotu nebo provozní teplotu.
• Proveďte vzájemnou kontrolu skutečného mikro-stupně příčného řezu těsnění O-kroužku a stupně oxidace; data s výrazným DLO vyloučte.
• Nakonec vypište životní pásmo, stáří struktury, tvrdost a schopnost udržet těsnicí sílu.

Stárnutí za vysoké teploty není pouze stlačení těsnicího kroužku do „plochého“ stavu, ale postupné vyčerpání bezpečnostního těsnicího rozsahu prostřednictvím změny struktury gumové sítě, oxidačního stavu, tvrdosti, odrazové pružnosti a schopnosti udržovat těsnicí sílu; ověřování životnosti by mělo být zaměřeno na dlouhodobou těsnicí sílu a rychlost úniku, zatímco trvalá deformace při stlačení slouží jako pomocný ukazatel.
