O-rings "can" yn gwneud torgiannu cylchrol, ond nid yw'n amlwg yn y dewis cyntaf ar gyfer torgiannu cylchrol parhaus ar shaft

Gadewch i ni gyntaf eglurio pwynt allweddol: os yw'r O-ring wedi'i osod ar glogiad diwedd, flang, cased, plug a lleoliadau tebyg, ac nad oes symudiad perthnasol rhwng wynebau torgiannu, mae hyn yn dal i fod yn torgiannu sefydlog; defnyddir y sefyllfa hon yn gywir iawn ar gyfer O-gylchoedd. Beth sydd angen gofalu amdano yn wir yw:

Mae'r diamedr mewnol ar O-gylch yn cyfwrdd uniongyrchol â'r shaft cylchrol, neu mae'r diamedr allanol yn cael symudiad glidio perthnasol â'r bore cylchrol, sef defnyddio'r O-gylch fel torgiannu cynhwysol cylchrol.

Yn hanfodol, mae O-gylch yn rhan torgiannu sydd yn creu pwysedd cysylltiad trwy "defformiad cywasgedig"; mae hanfodion torgiannu shaft cylchrol yn "cadw ffilm olew dan bwysedd cysylltiad rheoleiddiedig, lleihau gwerthoedd trychiad a chynhesi, a chyflwyno cydnabyddiaeth am wear a symudiad shaft." Nid yw'r ddau reswm gweithredu hyn yn cydweddu yn llwyr.

1. Y Problem Mwyaf Fawr yw Trychiad a Chynhesi

Pan oedd O-ring yn sealio shaft cylchrol, mae'r shaft yn mynd trwy ddiamedr mewnol y O-ring, ac mae'r arwyneb mewnol yr O-ring mewn cysylltiad parhaol â'r shaft cylchrol. Mae cyfarwyddiadau cynllunio O-ring Apple Rubber yn nodi'n glir fod cyflwr gweithredu cylchrol yn rhoi gwasgu parhaol ar y diamedr mewnol yr O-ring oherwydd gwastraff, gan fod elastomer rhywun yn anghydweddol i chwyddo; os yw cyfradd gynhyrchu gwres yn uwch na chyfradd gollyngu, gall yr O-ring methu.

Dyma pam fod gofynnwyr sydd yn gofyn dim ond "pa mor gyntaf yw'r cyflymder cylchrol" yn annigonol — rhaid archwilio diamedr y shaft a'r cyflymder cylchrol.

Er enghraifft, pan mae shaft o 30 mm yn taflu 1000 rpm, mae cyflymder arwyneb yn tua 1.57 m/s; pan mae shaft o 50 mm yn taflu 1500 rpm, mae cyflymder arwyneb yn tua 3.93 m/s. Mae'r diamedr mwy o'r shaft yn achosi mwy o wres gwastraff ar yr un cyflymder cylchrol.

Parker mae'r esboniad ar gwisgo seillir dynamig o'r cylch O hefyd yn nodi bod seillir dynamig o'r cylch O yn cael ei effeithio'n hawdd gan gwisgo a thrin, ac mae thrin yn gysylltiedig â phwysedd wyneb cyswllt a thymheredd cynnydd ardal cysw

2. Ystyr y testun. Nid oes gan O-Rings allu rheoli ffilm olew Dyluniad ar gyfer "Lip Drotari"

Seillau olew skeleton, seillau sglodion radial, seillau llaenau PTFE a rhannau seilio cylchdroi eraill, nid yw'r gwerth craidd yn unig yn "gwasgu olew", ond yn parhau i ffurfio parth cyswllt y gellir ei reoli trwy geometreg llaenau, grym cys

Mae data technoleg seillio cylch droi Freudenberg yn esbonio: ar ôl i ongl agoriad y llawd gael ei gynllunio'n draffro, mae'r ffilm olew a ffurfiwyd gan ongl yr asel a dosbarthiad grym y strig ffres yn ddosbarthiad pwysau cysw

Mae'r cylchynau O yn cael eu gwasgu ar y shaff gan eu croestoriad cylchrol. Nid oes ganddynt ond ongl gogwyddol olew wedi'i ddylunio'n arbennig, ongl gogwyddol aer, olew adfer, na geometri cefn llafn llygad elastig. Mae'r canlyniad yn: mae'r ffilm llygredd yn anoddach i'w sefydlu, nid yw'r ffriction yn cael ei reoli mor dda, ac yn hawdd i bwyso'r cysylltiad amrywio hefyd â phwyso, tymheratur, nad yw'r cylch yn berffaith, a jwmpan y shaff.

Hyn hefyd yw pam fod sealiau olew, sealiau llafn, cylchynau V a sealiau wyneb terfyn mecanyddol yn cael eu dynodi'n annibynnol fel datrysiadau sealio cylchrol. Diffiniad Trelleborg o sealiau shaff cylchrol yw: cydrannau a ddefnyddir i sealio hylif ar ranau sydd yn cylchro neu'n chwyddo, tra bod nhw'n atal llwch, dŵr a chyffredinol sylweddau allanol rhag mynd i mewn; mae eu llinell cynhyrchion yn cynnwys sealiau olew radiol, sealiau olew radiol/shaff, sealiau cylchrol PTFE sydd yn actifedig gan gylchynau O, cylchynau V a sealiau wyneb terfyn mecanyddol, ac ati.

3. Llygredd Annigonol yn Ehangacháu Gweddillion yn Gyflym

Nid yw torgiannu cylchol yn mater syml o "rheb gwrthdaro â metal." Paham bynnag sydd yn gysylltiedig â chrychdiad, mae angen llygredd a rhedeg gwres.

Materion Freudenberg ar gylchwyno'r sylfaen yn penlinio'n glir: pa mor ddigonol yw'r llygredd ar gyfer y torgiad yn hanfodol i'r oesoedd a'r hygrededd, ac yr hynag yw'r llygredd yn fwy, yr hynag yw'r crychdiad yn llai; awgryma'r un deunydd hefyd fod paramedrau sydd yn effeithio ar y grym radiol a'r sefyllfa llygredd hefyd yn effeithio ar brydau crychdiad y torgiad.

Pan ddefnyddir cylchau-O ar gyfer sylfeini cylchol, mae camgymeriad cyffredin yn "gosod â chynddareniad bach o olew." Yn wir, gall y cynhwysiant cyntaf o olew ddim ond datrys y cyfnod cyntaf o weithio, ac ni all sicrhau ffilm olew sefydlog amser hir. Yn enwedig wrth weithio amser hir, mae'r cylch-O yn mynd yn aml i lefelau terfynol o lygredd neu hyd yn oed crychdiad sych.

4. Torri, Rholio a "Hawddrwydd Spiral" yw risgau typig o sealiau dynamaidd cylch-oen

Mae croeslin y gylchyn O yn rhydd, ac mewn sealiau dynameg yn cael eu heffeithio'n hawdd gan nerth ffriction annhebygol, sydd yn arwain at rollo lleol a chrochi. Mae dadansoddiad Parker o achosion methiant crolin gylchyn O yn cynnwys: rhannau nad ydynt yn groen, anghanologrwydd, goruchafydd anhwydr, nad yw'r llygredd wedi'i leoli neu mae diffyg llygredd, materail rhy galed, cyfranedd rhwng croeslin a diamedr mewnol nad yw'n addas, a llusgo amharus wrth asio, ac ati; mae mesurau rhagwylio yn cynnwys lleihau croenrwydd a chanologrwydd, lleihau amrywiad croeslin, sicrhau ansawdd arwyneb addas, defnyddio materail galedach a chyfranedd addas rhwng croeslin a diamedr mewnol.

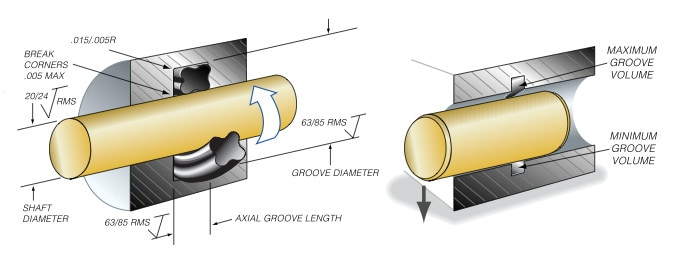

Mae'r broblem hon yn fwy amlwg ar shafts rowndrol. Mae'r sefyllfa ideal: gylchyn O sydd wedi'i sefydlu yn y gorsaf, dim ond symudiad perthnasol sydd yn digwydd ar y diamedr mewnol y gylchyn O. Ond yn ymarferol, os yw cynllunio'r gorsaf, gwrthdrawiad arwyneb, swm y cywasgu neu llygredd yn anaddas, gall y gylchyn O 'ddod yn llusgo ar hyd y shaft,' crochi, a rollo rhannol yn y gorsaf, a'u dangos yn y pen draw fel:

Apple Rubber yn penlinio'n arbennig ar ddyluniad O-gylch cylchdroi fod rhagor o gymylau cylchdroi neu ddröedigaeth yn anogaeth i estyn y cylch-O ar y sft; gall yr elastomer sydd dan estyniad a gwres ei wneud achosi tynnu, hynny yw effaith Joule, gan gynyddu gwres cysylltiad a risg methiant.

5. Allan o'r Cylch, Symudiad Sft a Chanolraddiad Gall Arwain At Golli Rheoli Gwasanaeth Gwasanaeth Cysylltiad y Cylch-O

Rhaid i sêlau cyswllt cylchol ddelio â symudiad cylchol yr eithin, cydlinach, gwyddor y wyneb eithin, cryfder, a gwall rhaglennu dynameg radiol. Mae sêlau olew croen yn aml yn cynnwys geometreg llabiau a chymorth y sprên, sydd yn gallu cydbwysio o fewn amrediad penodol ar gyfer symudiad radiol a chadw'r sêl. Mae data Freudenberg yn nodi bod y grym radiol y sêl yn dod o'r grym sydd wedi'i lleihau mewn sefyllfa gosod a'r sprên; mae'r ddyluniad yn ceisio lleihau'r grym radiol i leihau'r ffriction a'r twyllo, ond rhaid hefyd iddo fod yn digonol i sicrhau'r sêl.

Nid oes gan gylchynau-O'r strwythur hwn o leinio cyswllt â sprên. Os yw'n anghydweddig, mae cywasgedd ar un ochr yn rhy fawr, sy'n achosi cynhyrchu gwres a chynyddu tarwriaeth; mae'r ochr arall yn cael cywasgedd annigonol, sy'n achosi lliwgiad yn hawdd. Mae'r dyluniad amddiffyn cylchynau-O Apple Rubber hefyd yn cyfeirio at y ffaith mai dim ond rhwng diamedr mewnol y cylchyn-O a'r shaft sydd yn troelli y dylid caniatáu symudiad perthnasol, ac y dylid osgoi hyn trwy reoli cydweddiant y shaft, gorwedd y wyneb shaft a chyflwr y groff.

6. Pan y gellir defnyddio cylchynau-O ar gyfer sealiau troelli?

Mae hyn yn bosibl, ond rhaid i amgylchiadau terfynol fod yn gat iawn, ac yn rhaid eu cadarnhau trwy brofiad bywyd go iawn os bo'n bosibl. Mae'r sefyllfaoi sydd yn fwy addas yn cynnwys:

Mae rhestr argymhellion Apple Rubber ar ddylunio sealiau O-cylch cylchrol yn cynnwys mesurau i leihau'r risg o fethu, fel cynyddu llif rhew, dewis materion hun-lygredd o ansawdd uchel, cyfyngu gwasgiad, osgoi cynhwysiant eithafol, a chael y llyfrwyr llygredd mor agos â phosib. Mae ei ddata'n cyfeirio at 180 troedfedd ar funud ar wyneb fel gwerth uwch na fyddai'n gofyn am fesurau dylunio arbennig ar gyfer y dylunio mecanyddol er mwyn atal y sefyllfa penodol hon; mae'r gwerth hwn yn cyfateb i tua 0.91 m/s; y gellir ystyried y werthoedd hyn fel canllawiau ar gyfer dylunio penodol, nid fel terfynau cyffredinol ar gyfer pob math o deithiadau a phob cyfuniad adeiladol.

7. Pan y dylid nid olygu am gylchau O fel dewis cyntaf?

Mae'r sefyllfaoedd canlynol yn argymell troi'n uniongyrchol at sêl oer corfforol, cylchoedd V, sêlloedd goleu, sêlloedd cylchrol PTFE neu sêlloedd mecanegol:

8. Sut i ddewis amrywiadau o atebion arall?

Tôl olew croenog / Tôl shaft radiol

Addas ar gyfer y rhan fwyaf o shafts cylchol cyffredin: lleihawyr, coriannau, pompa, canoli olwynion, peiriannau amaethyddol, a pherthnasau peiriannu. Mae ei fantais yn cynnwys strwythur sydd wedi bod yn rhagweithio'n dda, cost sydd yn ei reoli, gosod safonol, darparu cadwraeth olew, atal llwch, a chysylltiad sefydlog i ryw raddau trwy gynnal laben a chwifel. Mae disgrifiad technegol Freudenberg o sealiau shaft cylchol yn nodi fod cyflawni sealio hyblyg, hyblygrwydd uchel, cydnawsedd â'r cyfrwng, trychineb isel, a gosod hawdd yn ofynnau pwysig ar gyfer sealiau shaft cylchol.

V-Ring

Addas ar gyfer atal llwch, gwrthsefyll llosg a dwr, gwrthsefyll dwr, sealio wyneb diweddar echlynol, a diogelu rhag llwytho allanol. Mae'r V-rings fel arfer yn cylchdroi gyda'r shaft, ac mae'r laben yn cyffwrdd yn echlynol â wyneb sefydlog; nid yw'n addas ar gyfer tynnu gwahaniaeth bwysedd uchel, ond mae'n addas iawn ar gyfer diogelu allanol cymhorthwyol neu sealio cymhorthwyol.

Seal Laben / Seal Cylchrol PTFE

Addas ar gyfer sefyllfaoedd cyflymder uchel, gwrthdrawiad isel, tymheredd uchel, cyfrwng cemegol, gollwyrdd isel neu leoliadau â gofod cyfyngedig. Yn enwedig, tynnau cylchrol PTFE sydd wedi eu hamryddo gan gylch o O, nad yw'r cylch o O yn cyffwrdd yn uniongyrchol â'r shaft, ond yn darparu rhagllwydd elastig, tra bod y llabiau PTFE yn cyfrifol am greu gwrthdrawiad â'r shaft cylchrol. Mae llinell cynhyrchion Trelleborg o dynnau cylchrol yn cynnwys hefyd dynnau cylchrol PTFE sydd wedi eu hamryddo gan gylch o O.

Tynnu mecanyddol

Addas ar gyfer pompa, cymysgwr, cywasgeddau a thonnenau cylchrol eraill sydd angen gwerthoedd uchelach o gollwyrdd, pwysedd, cyfrwng corrodiol neu weithio amser hir. Mae'n darparu tynnu trwy bâr o wynebau sydd yn gwrthdrawu, nid trwy cylch rwbber yn taro'r shaft cylchrol yn uniongyrchol. Gellir defnyddio cylchoedd o O o fewn tannau mecanyddol, ond fel rheoliad statig neu gymhwyso tannau yn bennaf, nid fel y prif dannedd cylchrol sydd yn gwrthdrawu.

9. Paramedrau y dylid eu gofyn wrth ofyn neu gwneud cadarnhad technegol â'r cleient

Cyn penderfynu a yw gwrthgylch O yn addas ar gyfer torgluddio cylchrol, rhaid cadarnhau'r wybodaeth ganlynol o leiaf:

10. Cyfansoddiad o'r Pwnc Sylfaen

Nid yw'r cylchiau O yn methu â gwneud selio cylch, ond nid ydynt yn addas i gael eu diffodd fel y selio sgil cylch sylfaenol. Mae ei brif beryglon yn canolbwyntio ar: gwres frys, llwbrysad digon, troi/rolygu, gwisgo a chwarw, chwytho'r sbel yn achosi cyswllt anghymesur, deffro parhaol cyfyngedig ac oes anghysondeb.

Mae'r egwyddor mwy sain mewn peirianneg yn:

Mae'r cylch O o flaenoriaeth seillid statig; mae sglodiadau cylch sy'n troi'n barhaus yn blaenoriaethu seillid llais, seillid olew sglein, seillid V neu seillid mecanyddol; dim ond mewn sefyllfaoedd o berygl cyflymder isel, pwysau isel
