Τμήμα 1: Η Δομική Αξία Αυτού του Εγχειριδίου Είναι Ένα Σύνολο «Ροής Εργασίας Μηχανικής Σφράγισης»

Η μέθοδος οργάνωσης του εγχειριδίου αξίζει ιδιαίτερα να αναπαραχθεί. Αναπτύσσεται σταδιακά από Δαχτυλίδι O ορισμό, αρχή σφράγισης, σχεδιασμό αυλάκων, πρότυπες διαστάσεις, ελαστομερή υλικά, χημική συμβατότητα, εγγύηση ποιότητας, ανάλυση αποτυχιών, σχετικά προϊόντα σφράγισης και τεχνικές αναφορές.

Το πώς οργανώνεται αυτό το εγχειρίδιο: το υπόλοιπο διαιρείται σε αυτά τα οκτώ τμήματα. Το Τμήμα Δύο καλύπτει τις βασικές κατευθυντήριες γραμμές σχεδιασμού θηκών O-ring για θήκες αρσενικού τύπου, θήκες θηλυκού τύπου και επιφανειακές σφραγίδες· αυτό το τμήμα πρέπει να αποτελεί ένα εξαιρετικό σημείο εκκίνησης για την προσθήκη σφραγίδας O-ring σε μία εφαρμογή. Το Τμήμα Τρία — Παγκόσμιος Οδηγός Αναφοράς Διαστάσεων O-ring: οι διαστάσεις σε ίντσες και μετρικές μονάδες, μαζί με τις ανεκτές αποκλίσεις, για τα περισσότερα κύρια παγκόσμια πρότυπα διαστάσεων O-ring, βρίσκονται στο Τμήμα Τρία. O-rings μπορεί να παρασχεθεί σε τις περισσότερες από αυτές τις διαστάσεις χωρίς κόστος εργαλειοθετήσεως. Η Dichtomatik είναι επίσης εξοπλισμένη για έναν πολύ μικρό αριθμό μη τυποποιημένων διαστάσεων και μπορεί σίγουρα να κατασκευάσει εργαλείο για οποιαδήποτε απαιτούμενη διάσταση, συνήθως με πολύ μικρό κόστος εργαλειοθετήσεως. Τμήμα Τέσσερα — Ελαστομερή Σφράγισης O-Ring: αυτό το τμήμα προσφέρει μια πολύ σύντομη εισαγωγή στον κόσμο των ελαστομερών σφράγισης. Έχουν γραφτεί τόμοι για τα ελαστομερή και νέα υλικά αναπτύσσονται συνεχώς. Αυτό το τμήμα στοχεύει να καλύψει μόνο τα βασικά· για περαιτέρω βοήθεια στην επιλογή ενός ελαστομερούς για την εφαρμογή σας, παρακαλούμε επικοινωνήστε με τη Dichtomatik North America. Τμήμα Πέντε — Οδηγός Χημικής Συμβατότητας: το Τμήμα Πέντε παρέχει βαθμολογίες για διάφορες οικογένειες ελαστομερών σε επαφή με τα καταχωρημένα χημικά και υγρά. Υπάρχει μερικές φορές μεγάλη ποικιλία όσον αφορά τη χημική συμβατότητα εντός μιας οικογένειας ελαστομερών, αλλά αυτός ο οδηγός θα λειτουργήσει ως καλό σημείο εκκίνησης. Τμήμα Έξι — Διασφάλιση Ποιότητας: το τμήμα διασφάλισης ποιότητας ασχολείται κυρίως με τα πρότυπα επιφανειακών ελαττωμάτων ποιότητας για τα O-ring. Αναφέρεται επίσης στα συστήματα ποιότητας κατασκευής και στις συστάσεις για το χρόνο αποθήκευσης. Τμήμα Επτά — Αντιμετώπιση Προβλημάτων & Ανάλυση Αποτυχιών: σε ορισμένες περιπτώσεις, μπορεί να προκύψουν προβλήματα με μια σφράγιση O-ring. Το Τμήμα Επτά παρέχει μια επισκόπηση των πιο συνηθισμένων τρόπων αποτυχίας O-ring και προσφέρει πιθανές αιτίες και λύσεις για καθεμία. Τμήμα Οκτώ — Άλλα Συναφή Προϊόντα: Η Dichtomatik North America μπορεί να παράσχει πολύ περισσότερα από O-ring. Κάντε τη Dichtomatik το «One-Stop Shop» σας για όλες τις ανάγκες σφράγισης. Τμήμα Εννέα — Τεχνική Αναφορά: το Τμήμα Εννέα περιέχει διάφορες τεχνικές πηγές που μπορεί να είναι χρήσιμες κατά την αντιμετώπιση εφαρμογών σφράγισης.

Η εξήγηση στη σελίδα 10 δείχνει ότι οι επόμενα κεφάλαια περιλαμβάνουν: σχεδιασμό αυλακιών, παγκόσμια πρότυπα διαστάσεων, ελαστομερή σφράγισης, χημική συμβατότητα, εγγύηση ποιότητας, ανάλυση βλαβών και επίλυση προβλημάτων, συναφή προϊόντα και τεχνικές αναφορές.

Το πρώτο σημείο που μπορούν να μάθουν οι κινεζικές επιχειρήσεις: να αναβαθμίσουν το επιχειρηματικό τους υλικό από «βιβλίο δειγμάτων» σε «εγχειρίδιο επιλογής». Ένα βιβλίο δειγμάτων απαντά στο ερώτημα «τι διαθέτω;», ενώ ένα εγχειρίδιο επιλογής απαντά στα ερωτήματα «πώς πρέπει να επιλέξει ο πελάτης;», «γιατί να επιλέξει με αυτόν τον τρόπο;» και «πώς καθορίζεται η προδιαγραφή;». Το δεύτερο εντάσσεται πιο εύκολα στην τεχνική αλυσίδα λήψης αποφάσεων κύριων εργοστασίων, μηχανικών εταιρειών, τμημάτων συντήρησης και εξαγωγικών πελατών.

Συνιστάται στις κινεζικές επιχειρήσεις να αναδιαρθρώσουν το δικό τους τεχνικό υλικό σε τα εξής επτά ενότητες:

Ενότητα 2: Το πιο επαναχρησιμοποιήσιμο εξάρτημα — Μέθοδος σχεδιασμού αυλακιών

Το Κεφάλαιο 2 είναι ένα από τα κεφάλαια με την υψηλότερη μηχανική αξία σε ολόκληρο το βιβλίο.

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΣΧΕΔΙΑΣΜΟ ΑΥΛΑΚΙΩΝ ΔΑΚΤΥΛΙΩΝ O

Αυτό το εγχειρίδιο δηλώνει ρητά ότι οι οδηγίες σχεδιασμού αυλακιών ισχύουν κυρίως για στατικά σφραγίσματα και για πιέσεις που δεν υπερβαίνουν τα 1500 PSI· για δυναμικές εφαρμογές και υψηλότερες πιέσεις απαιτείται ξεχωριστή αξιολόγηση. Επισημαίνει επίσης ότι το όνομα του υλικού μόνο δεν είναι επαρκές για να δηλώσει την ποιότητα· πρέπει επίσης να ελέγχεται η συσσώρευση μέγιστων/ελάχιστων ανοχών, δηλαδή οι ακραίες συνθήκες λειτουργίας «μεγάλος δακτύλιος O, μικρή αυλακιά» και «μικρός δακτύλιος O, μεγάλη αυλακιά».

Αυτό το σημείο είναι ιδιαίτερα κατάλληλο για να αναπαραχθεί από κινεζικές επιχειρήσεις. Πολλές αποτυχίες O-ring στην εγχώρια αγορά δεν οφείλονται πραγματικά σε προβλήματα υλικού, αλλά μάλλον σε ελλείψεις συστηματικού ελέγχου των αυλακιών σχεδιασμού, των κατάλληλων ακμών συναρμολόγησης, της συσσώρευσης τολεραντών, της τραχύτητας επιφάνειας και του ποσοστού συμπίεσης/γέμισης. Εάν οι επιχειρήσεις μπορούν να μετατρέψουν αυτούς τους κανόνες σε τυποποιημένα εργαλεία, μπορούν να βελτιώσουν σημαντικά την τεχνική τους ικανότητα υποστήριξης.

Ειδικά συνιστάται η αναπαραγωγή των ακόλουθων σημείων ελέγχου σχεδιασμού:

Η σελίδα 17-18 του εγχειριδίου παρέχει σαφώς τη λογική υπολογισμού του ποσοστού συμπίεσης, του ποσού συμπίεσης, του ποσοστού γέμισης και του κενού εξώθησης, και εξηγεί ότι οι δυναμικές σφραγίδες συνήθως πρέπει να χρησιμοποιούν χαμηλότερο διάστημα ποσοστού συμπίεσης, για να επιτευχθεί ισορροπία μεταξύ τριβής και φθοράς.

Ενότητα 3: Η σημαντικότερη επισήμανση της ενότητας «Πρότυπα Διαστάσεων» — Δημιουργία της «Ικανότητας Παγκόσμιας Αντιστοίχισης Προδιαγραφών»

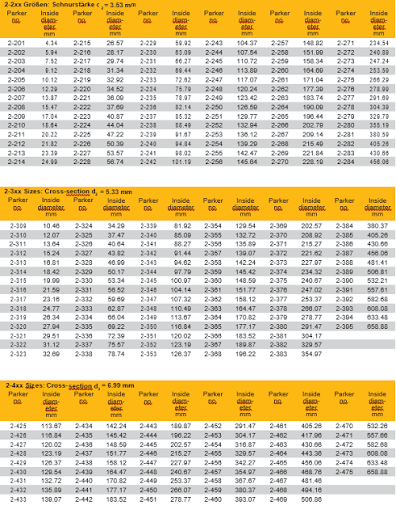

Το Κεφάλαιο 3 καλύπτει τα διεθνή πρότυπα SAE AS568, ISO 3601, DIN 3771, BS 4518, BS 1806, JIS B 2401 και NF T47-501, και εξηγεί ότι οι πίνακες διαστάσεων περιλαμβάνουν την εσωτερική διάμετρο (ID), τη διατομή (CS) και την ανοχή, και παρέχει επίσης έναν βασικό πίνακα διαστάσεων ταξινομημένο κατά CS και ID, για να προσδιοριστεί σε ποια πρότυπα υπάρχει μια συγκεκριμένη διάσταση.

Αυτό είναι εξαιρετικά σημαντικό για τις κινεζικές επιχειρήσεις που εξάγουν. Πολλές εγχώριες επιχειρήσεις διαθέτουν παραγωγική ικανότητα, αλλά στερούνται της «ικανότητας μετατροπής της γλώσσας προδιαγραφών». Όταν ένας πελάτης αναφέρει AS568-214, DIN 3771 25×3.55, JIS P series, BS 1806, οι τμήματα πωλήσεων, μηχανικής, αποθήκης και καλουπιών συχνά χρειάζονται χειροκίνητη αναζήτηση, με χαμηλή απόδοση και μεγάλη πιθανότητα λάθους.

Συνιστάται στις κινεζικές επιχειρήσεις να επαναχρησιμοποιήσουν αυτό ως ένα «παγκόσμιο βασικό σύνολο γνώσεων για προδιαγραφές O-ring»:

Δημιουργία πεδίων: αριθμός προτύπου, κωδικός προδιαγραφής, ID, CS, OD, ανοχή ID, ανοχή CS, προσεγγιστικά αντικαθιστώμενες προδιαγραφές, ύπαρξη υφιστάμενου καλουπιού, συνηθισμένο υλικό, MOQ, χρόνος παράδοσης, εφαρμόσιμος τομέας.

Δημιουργία τριπλής αντιστοίχισης: «αριθμός σχεδίου πελάτη — διεθνές πρότυπο — εσωτερικός αριθμός εξαρτήματος της επιχείρησης».

Δημιουργία κοινών βιβλιοθηκών διατομών με βάση κοινές διατομές, π.χ. 1,78, 2,62, 3,53, 5,33, 6,99 mm και κοινές μετρικές διατομές εγχώριων πελατών· για την εγχώρια αγορά, δημιουργία αντίστοιχων πινάκων εθνικών προτύπων/μη τυποποιημένων προδιαγραφών πελατών/κύριας μηχανής-εργοστασίου· για την εξαγωγική αγορά, δημιουργία κοινών προτύπων AS568, ISO, DIN και αντίστοιχων πινάκων.

Δημιουργία λογικής σύστασης «εάν υπάρχει εναλλακτικό τυποποιημένο εξάρτημα» για μη τυποποιημένα εξαρτήματα, προκειμένου να μειωθεί η ανάγκη για νέα καλούπια και η πολυπλοκότητα των αποθεμάτων.

Πολλοί πελάτες δεν επιθυμούν απλώς να αγοράσουν ένα O-ring, αλλά ελπίζουν ο προμηθευτής να τους ενημερώσει σαφώς: υπάρχει τυποποιημένο εξάρτημα για αυτήν την προδιαγραφή; Υπάρχει απόθεμα; Ποια είναι η εναλλακτική λύση; Ποιος είναι ο κίνδυνος; Οι επιχειρήσεις που διαθέτουν αυτήν τη δυνατότητα αντιστοίχισης θα έχουν σημαντικά καλύτερη απόδοση πωλήσεων και μεγαλύτερη πιστότητα πελατών.

Ενότητα 4: Ενδείξεις από την Ενότητα Υλικών — Αναβάθμιση από «Πώληση Συνθέσεων» σε «Μηχανική Υλικών»

ΤΥΠΟΙ ΕΛΑΣΤΟΜΕΡΩΝ

Η θέση των ελαστομερών στο Κεφάλαιο 4 εξηγεί σαφώς: Οι δακτύλιοι O είναι ομογενής ελαστικός υλικός, και η ικανότητά τους σφράγισης εξαρτάται απευθείας από το κατά πόσο το ελαστομερές μπορεί να διατηρήσει επί μακρόν τη δύναμη σφράγισης· συνεπώς, η επιλογή του υλικού είναι τουλάχιστον τόσο σημαντική όσο οι διαστάσεις και η εγκοπή.

Τα ελαστομερή διαιρούνται σε τύπους ή οικογένειες βάσει του βασικού πολυμερούς από το οποίο κατασκευάζονται. Στον ακόλουθο πίνακα περιλαμβάνονται οι διάφοροι τύποι ελαστομερών και η ονοματολογία τους, όπως καθορίζεται από τα πρότυπα ASTM D 1418 και ISO 1629. Εντός κάθε τύπου ελαστομερούς, τα επιμέρους ελαστομερή διαφέρουν ως προς τα πληρωτικά, τους μαλακτικούς παράγοντες (πλαστικοποιητές), τους παράγοντες θερμοποίησης, τους επιταχυντές και άλλα πρόσθετα που περιέχουν. Οι τύποι και οι ποσότητες του βασικού πολυμερούς, των μαλακτικών παραγόντων και ο τρόπος επεξεργασίας του ελαστομερούς είναι αυτοί που καθορίζουν τις φυσικές ιδιότητες που μπορεί να καθιστούν ένα συγκεκριμένο ελαστομερές κατάλληλο ή μη κατάλληλο για μια εφαρμογή.

Το εγχειρίδιο αναφέρει επίσης το τυποποιημένο σύστημα υλικών της Dichtomatik, π.χ. NBR 70, NBR 90, σιλικόνη 70, EPDM 70 με περοξείδιο ως συστατικό θερμοσκλήρυνσης, πολυουρεθάνη 70/90, και χρησιμοποιεί το πρότυπο ASTM D2000 για την περιγραφή των υλικών. Αυτό σημαίνει ότι δεν αρκεί απλώς να γράφεται «νιτρίλιο, φθόριο, τριαδικό αιθυλένιο-προπυλένιο», αλλά ενσωματώνονται μαζί η οικογένεια του σύνθετου υλικού, η σκληρότητα, το σύστημα θερμοσκλήρυνσης, η κατηγορία απόδοσης και οι τυποποιημένοι κωδικοί υλικών.

Οι εγχώριες επιχειρήσεις μπορούν να μάθουν τα βασικά σημεία εστίασης σε τρεις πτυχές:

Πρώτον, να δημιουργηθεί η δική τους πρότυπη αποθήκη υλικών. Δεν είναι απαραίτητο όλα τα υλικά να είναι προσαρμοσμένα ανά πελάτη. Να απαντηθεί με 10–20 πυρήνες πρότυπων αριθμών υλικών, π.χ.: NBR 70 γενικής αντοχής σε λάδι, NBR 90 υψηλής πίεσης και αντοχής σε εξώθηση, FKM 75 αντοχής σε θερμότητα/λάδι, EPDM 70 αντοχής σε νερό/ατμό/ψυκτικά, VMQ 70 αντοχής σε τρόφιμα/χαμηλές θερμοκρασίες, HNBR αντοχής σε αυτοκινητικό λάδι/αέρια, PU 90 αντοχής σε φθορά για υδραυλικές εφαρμογές. Κάθε υλικό πρέπει να έχει εσωτερικό κωδικό, εύρος σκληρότητας, χρώμα, εύρος θερμοκρασιών, εύρος μέσων εφαρμογής, κατάσταση πιστοποίησης, στρατηγική αποθήκευσης και σχέση.

Δεύτερον, οι εξηγήσεις υλικών πρέπει να αναφέρουν σαφώς τα «πεδία εφαρμογής». Το εγχειρίδιο δεν παρουσιάζει μονόπλευρα τα υλικά NBR, EPDM, VMQ, PU και άλλα, αλλά αναφέρει ταυτόχρονα τα πλεονεκτήματα και τους περιορισμούς τους. Για παράδειγμα, το NBR είναι κατάλληλο για ορυκτέλαιο, υδραυλικό λάδι και λίπη, αλλά συνήθως δεν είναι κατάλληλο για αρωματικές ενώσεις, χλωρούχες ουσίες, καύσιμα υψηλής πολικότητας και ακραίες θερμοκρασίες· το EPDM αντέχει σε ζεστό νερό, ατμό, γήρανση και πολλά χημικά προϊόντα, αλλά είναι απολύτως ακατάλληλο για ορυκτέλαιο, λιπαντικά λάδια και καύσιμα· το FKM έχει αντοχή στη θερμότητα, αντιστέκεται σε πολλά χημικά, λάδια και καύσιμα, αλλά συνήθως δεν είναι κατάλληλο για ζεστό νερό, ατμό, πολικούς διαλύτες, υγρά φρένων τύπου ethylene glycol και οργανικά οξέα μικρού μοριακού βάρους.

Τρίτον, οι προδιαγραφές ASTM D2000 ή παρόμοιες τυποποιημένες εκφράσεις θα πρέπει να ενσωματωθούν στις προσφορές, τα σχέδια και την τεχνική συνεργασία. Το εγχειρίδιο χρησιμοποιεί την ASTM D2000 για να εξηγήσει την ταξινόμηση υλικού, την ταξινόμηση αντοχής σε λάδι, τη σκληρότητα, την εφελκυστική αντοχή, τις πρόσθετες απαιτήσεις δοκιμών και τις ειδικές απαιτήσεις Z-suffix. Οι εγχώριες επιχειρήσεις μπορούν να εφαρμόσουν αυτήν την προσέγγιση σε εξαγόμενα εξαρτήματα, αυτοκινητικά εξαρτήματα, εξαρτήματα μηχανημάτων εργασίας και υψηλής ποιότητας βιομηχανικά εξαρτήματα, μειώνοντας το κενό κατανόησης που προκαλείται από την απλή αναγραφή «FKM 75».

Ενότητα 5: Ενδείξεις από τον Πίνακα Χημικής Συμβατότητας — Επιλογή Υλικού Βασισμένη σε Δεδομένα, Αλλά Με Κλειστό Βρόχο Επαλήθευσης

Ο οδηγός χημικής συμβατότητας του Κεφαλαίου 5 αξίζει πολύ να επαναχρησιμοποιηθεί.

Χρησιμοποιεί ένα σύστημα βαθμολόγησης 1, 2, 3, 4 και «-»: η βαθμίδα 1 αντιπροσωπεύει ελάχιστη ή μηδενική επίδραση, μεταβολή όγκου λιγότερο του 10%· η βαθμίδα 2 αντιπροσωπεύει πιθανή απώλεια φυσικών ιδιοτήτων, μεταβολή όγκου 10%-20%, ενδεχομένως μη κατάλληλη για στατικές εφαρμογές· η βαθμίδα 3 αντιπροσωπεύει αισθητή αλλαγή, μεταβολή όγκου 20%-40%, αμφίβολη απόδοση στις περισσότερες εφαρμογές· η βαθμίδα 4 αντιπροσωπεύει υπερβολική αλλαγή, μεταβολή όγκου μεγαλύτερη του 40%, μη κατάλληλη για χρήση· η βαθμίδα «-» αντιπροσωπεύει ανεπαρκή πληροφόρηση. Το εγχειρίδιο εξηγεί ότι αυτές οι βαθμολογήσεις βασίζονται κυρίως στη διόγκωση όγκου, αλλά η διόγκωση όγκου αποτελεί μόνο έναν δείκτη συμβατότητας — η μετανάστευση της πολυμερούς ραχοκοκαλιάς υπό χημικά μέσα μπορεί επίσης να εκδηλωθεί ως μεταβολές στην εφελκυστική αντοχή, στην επιμήκυνση στο σημείο θραύσης και στη σκληρότητα. Η αύξηση της θερμοκρασίας και ο μεγαλύτερος χρόνος έκθεσης επιδεινώνουν τις συνθήκες λειτουργίας, επομένως ο χρήστης πρέπει να επαληθεύσει ανεξάρτητα την πραγματική εφαρμογή.

Αυτό που μπορούν να επαναχρησιμοποιήσουν κινεζικές επιχειρήσεις δεν είναι απλώς η αντιγραφή αυτού του πίνακα, αλλά η δημιουργία της δικής τους βάσης δεδομένων «μέσο-υλικό-θερμοκρασία-χρόνος-τρόπος αποτυχίας». Συνιστάται να προχωρήσουν ως εξής:

Ειδική προσοχή: Τα κινεζικά επιχειρήματα αντιμετωπίζουν συχνά όχι καθαρές χημικές ουσίες, αλλά σύνθετα συστήματα, π.χ. ψυκτικό υγρό για νέες ενεργειακές τεχνολογίες, ηλεκτρολύτης λιθιο-ιονικών μπαταριών, διάλυμα ουρίας, μίγματα ψυκτικού-λαδιού, υγρά κοπής, καθαριστικά και τροφιμοποτά. Η απλή εφαρμογή παραδοσιακών πινάκων συμβατότητας μπορεί εύκολα να οδηγήσει σε λανθασμένες κρίσεις. Ως εκ τούτου, ο πίνακας συμβατότητας πρέπει να χρησιμοποιείται ως εργαλείο προεπιλογής και στη συνέχεια να επαληθεύεται με το δικό σας υλικό μέσω δοκιμών εμβάπτισης, μόνιμης παραμόρφωσης υπό συμπίεση, ανάκαμψης σε χαμηλές θερμοκρασίες, δυναμικής τριβής και γήρανσης.

Ενότητα 6: Ενδείξεις από το Κεφάλαιο Διασφάλισης Ποιότητας — Μετατροπή των «Εμφανών Ελλείψεων» σε Αξιολογήσιμο Πρότυπο

Το Κεφάλαιο 6 τονίζει ότι, εκτός από το σχέδιο του αυλακιού, τις διαστάσεις και το υλικό, τα συστήματα ποιότητας κατασκευής, η ποιότητα επιφάνειας και η διάρκεια αποθήκευσης/εμπορεύσιμης ζωής επηρεάζουν εξίσου την απόδοση των O-ring. Το εγχειρίδιο αναφέρει τα συστήματα ποιότητας κατασκευής, την ποιότητα επιφάνειας και τη διάρκεια αποθήκευσης/εμπορεύσιμης ζωής ως κύριους παράγοντες και εξηγεί επίσης ότι οι περισσότεροι O-ring της Dichtomatik προέρχονται από εργοστάσια πιστοποιημένα σύμφωνα με τα πρότυπα ISO-9000 και/ή QS9000, αναφέροντας τα πρότυπα RMA OR-1, MIL-STD-413, DIN 3771-4, SAE AS871, SAE AS708 και άλλα πρότυπα ποιότητας επιφάνειας, δείχνοντας ότι τα διάφορα πρότυπα διαφέρουν ως προς το βαθμό αυστηρότητάς τους.

ΠΡΟΒΟΛΗ ΓΡΑΜΜΗΣ ΔΙΑΧΩΡΙΣΜΟΥ & ΥΠΕΡΒΟΛΙΚΗ ΑΝΑΓΛΥΦΩΣΗ

Η προεξοχή γραμμής διαχωρισμού ορίζεται ως συνεχής ακμή υλικού επάνω στη γραμμή διαχωρισμού, είτε στην εσωτερική επιφάνεια (ID) είτε στην εξωτερική επιφάνεια (OD) του O-ring. Η προεξοχή γραμμής διαχωρισμού προκύπτει συχνά από φθορά του καλουπιού, η οποία προκαλεί αυξημένες ακτίνες στη μετάβαση από την κοιλότητα του καλουπιού στο επίπεδο του εργαλείου. Το υπερβολικό φλας είναι μια λεπτή, φιλμό-όπως δομή που εκτείνεται πέρα από την προεξοχή γραμμής διαχωρισμού. Το υπερβολικό φλας οφείλεται συνήθως σε ακατάλληλη ή ανεπαρκή αφαίρεση του φλας. Το μέγιστο επιτρεπόμενο ύψος της προεξοχής γραμμής διαχωρισμού και του υπερβολικού φλας, σε συνδυασμό, αναφέρεται στον παρακάτω πίνακα.

Αυτό το εξάρτημα είναι ιδιαίτερα πρακτικό για κινεζικές επιχειρήσεις. Πολλές διαφορές στην ποιότητα σε εγχώριες εργοστασιακές μονάδες επικεντρώνονται σε θέματα όπως φλας, αντιστοίχιση καλουπιών, υπερβολική λείανση, ακαθαρσίες, σημάδια ροής, φυσαλίδες, έλλειψη ελαστομερούς, ρωγμές, γραμμή διαχωρισμού και άλλα εμφανή προβλήματα. Χωρίς σαφές πρότυπο, ο πελάτης δηλώνει «δεν είναι καλό» ενώ το εργοστάσιο δηλώνει «χρησιμοποιήσιμο», και η διαφωνία μετατρέπεται σε ζήτημα τιμολόγησης και αξιώσεων.

Συνιστάται στις κινεζικές επιχειρήσεις να επαναχρησιμοποιήσουν τις ακόλουθες προσεγγίσεις:

• Δημιουργία ατλάντα ελαττωμάτων εμφάνισης δακτυλίου O: φλας, έλλειψη καουτσούκ, ρωγμές, ακαθαρσίες, υπερβολική λείανση, αντιστοίχιση καλουπιού, μετατόπιση καλουπιού/φυσαλίδες, σημάδια ροής, ζημιά στη γραμμή διαχωρισμού, κ.λπ.
• Ορισμός αποδεκτών προτύπων για διαφορετικές βαθμίδες προϊόντων: βιομηχανική βαθμίδα, αυτοκινητιστική βαθμίδα, βαθμίδα τροφίμων/φαρμάκων, βαθμίδα αεροδιαστημικής/υψηλής αξιοπιστίας.
• Δημιουργία «βιβλιοθήκης δειγμάτων ορίων»: επιτρεπόμενο άνω όριο, μη επιτρεπόμενο κάτω όριο, αμφισβητούμενα δείγματα.
• Δημιουργία κανόνων χρήσης μεγεθυντικού φακού: το εγχειρίδιο υπενθυμίζει ότι τα πρότυπα οπτικής επιθεώρησης βασίζονται συνήθως στην αναγνώριση με γυμνό μάτι, ενώ η μεγέθυνση χρησιμοποιείται μόνο για αναφορά. Αυτό μπορεί να αποτρέψει τους πελάτες από τη χρήση μικροσκοπίων υψηλής δύναμης για μεγέθυνση ασήμαντων ελαττωμάτων και τη δημιουργία αβάσιμων διαφωνιών.
• Καταγραφή των προτύπων ποιότητας επιφάνειας στις συμβάσεις προμήθειας, στις σημειώσεις σχεδίων, στις εκθέσεις επιθεώρησης αποστολής και στα πρότυπα εκθέσεων 8D.

Η διάρκεια ζωής και οι συνθήκες αποθήκευσης αξίζει επίσης να επαναχρησιμοποιηθούν. Το εγχειρίδιο αναφέρει τη συνιστώμενη διάρκεια ζωής για διάφορα ελαστομερή, π.χ. NBR, SBR, BR, NR/IR: 3–5 χρόνια· EPDM, CR, EU, ECO κ.λπ.: 5–10 χρόνια· FKM, FFKM, VMQ, FVMQ, ACM: μέχρι 20 χρόνια· και συνιστά θερμοκρασία αποθήκευσης 4–27 °C, χωρίς να υπερβαίνει τους 49 °C, σχετική υγρασία κάτω του 65 %, αποφυγή υπερβολικής ξηρασίας, UV/οξυγόνου και όζοντος, καθώς και τάσεων παραμόρφωσης.

Για κινεζικές επιχειρήσεις, αυτό το τμήμα μπορεί να μετατραπεί απευθείας σε σύστημα διαχείρισης αποθήκης: πρώτο εισερχόμενο–πρώτο εξερχόμενο (FIFO) ανά αριθμό παρτίδας, ειδοποιήσεις για τη διάρκεια ζωής των υλικών, απομόνωση πηγών όζοντος, συσκευασία που αποκλείει το φως, διαχείριση σφραγισμένων σακουλών και εκθέσεις σύστασης αποθεματικού για τους πελάτες.

Ενότητα 7: Ενδείξεις από το κεφάλαιο Ανάλυσης Αποτυχιών — Μετατροπή της μεταπωλητικής υποστήριξης από «απορρόφηση παραπόνων» σε «διάγνωση»

Το Κεφάλαιο 7 αποτελεί τον πυρήνα του συστήματος εξυπηρέτησης μετά την πώληση. Το εγχειρίδιο δηλώνει ρητά ότι κάθε εφαρμογή O-ring περιλαμβάνει πολύπλοκες παραμέτρους, όπως πίεση, θερμοκρασία, τριβή, έκθεση στο περιβάλλον και έκθεση σε χημικά, ενώ η σχεδίαση της εγκοπής, η επιλογή των διαστάσεων και του υλικού πρέπει να λαμβάνονται υπόψη ενιαία· αυτό το κεφάλαιο παραθέτει συνηθισμένες μορφές αποτυχίας και παρέχει πιθανές αιτίες και διορθωτικά μέτρα.

ΕΞΩΘΗΣΗ Ή ΜΑΣΤΙΓΩΣΗ

Περιγραφή: Η σφράγιση αναπτύσσει ακανόνιστες άκρες, συνήθως στην πλευρά χαμηλής πίεσης, οι οποίες εμφανίζονται φθαρμένες. Αυτή η κατάσταση είναι πιο συχνή σε συστήματα υψηλής πίεσης.

Παράγοντες που συμβάλλουν: υπερβολικά κενά, υπερβολική πίεση συστήματος, ακανόνιστα κενά λόγω εκκεντρότητας, αιχμηρές άκρες εγκοπής, ελαστομερές χαμηλού μέτρου ελαστικότητας/χαμηλής σκληρότητας, μαλάκυνση του ελαστομερούς λόγω ανσυμβατότητας με το υγρό, υπερβολική γέμιση της θήκης, διόγκωση του τοιχώματος του κυλίνδρου λόγω πίεσης.

Προτεινόμενες λύσεις: μείωση των κενών, μείωση της πίεσης του συστήματος εάν είναι δυνατόν, χρήση δακτυλίου υποστήριξης, αύξηση της ακαμψίας και της ομοκεντρικότητας των μεταλλικών εξαρτημάτων, εξομάλυνση των ακμών της εγκοπής σε ελάχιστο 0,004" (0,10 mm), χρήση ελαστομερούς υλικού με υψηλότερο μέτρο ελαστικότητας/υψηλότερη σκληρότητα, χρήση ελαστομερούς υλικού με καλύτερη χημική συμβατότητα, αύξηση του πλάτους της εγκοπής ή αλλαγή του μεγέθους του δακτυλίου O, αύξηση της ακαμψίας του τοίχωμα του κυλίνδρου για περιορισμό της διόγκωσης.

Αυτό είναι ιδιαίτερα κατάλληλο για κινεζικές επιχειρήσεις προκειμένου να δημιουργήσουν ένα τεχνικό φράγμα υπηρεσιών. Όταν οι περισσότεροι πελάτες αντιμετωπίζουν διαρροή, η πρώτη τους αντίδραση είναι «κακή ποιότητα σφράγισης». Εάν ο προμηθευτής δεν διαθέτει δομημένη ικανότητα ανάλυσης αποτυχίας, μπορεί μόνο να ανταποκριθεί παθητικά με αποζημίωση ή αντικατάσταση· εάν υπάρχουν σχέδια και δεδομένα εκθέσεων, μπορεί κανείς να κρίνει εάν η αιτία οφείλεται σε σχεδιασμό, εγκατάσταση, ρευστό, θερμοκρασία, κενό, υλικό, παρτίδα ή αλλαγή συνθηκών λειτουργίας.

Επαναχρησιμοποιήσιμοι τύποι αποτυχίας από το εγχειρίδιο περιλαμβάνουν:

Μεταξύ αυτών, το εγχειρίδιο παρέχει μια πολύ άμεση διάγνωση για την εξώθηση/την κατάβρωση: θρυμμάτιση στο άκρο της πλευράς χαμηλής πίεσης, ακανόνιστα άκρα, τα οποία συνήθως παρατηρούνται σε συστήματα υψηλής πίεσης, με αιτίες όπως υπερβολικό κενό, υπερβολική πίεση στο σύστημα, εκκεντρότητα, οξείες ακμές στις εγκοπές, χαμηλή σκληρότητα ή μαλάκυνση λόγω ανσυμβατότητας· η χημική αποσύνθεση, η εκρηκτική αποπίεση και η φθορά περιγράφονται επίσης με τα χαρακτηριστικά τους στην επιφάνεια, τους συνηθισμένους μηχανισμούς και τα προτεινόμενα μέτρα.

Οι κινεζικές επιχειρήσεις μπορούν να μετατρέψουν αυτό το τμήμα σε τρεις τύπους παραδοτέων: ένα ερωτηματολόγιο μετά την εξυπηρέτηση του πελάτη, ένα πρότυπο έκθεσης ανάλυσης αποτυχίας και υλικά εκπαίδευσης για πωλήσεις/μηχανικούς. Συνιστάται κάθε έκθεση αποτυχίας να περιλαμβάνει τουλάχιστον: φωτογραφίες δειγμάτων, παραμέτρους λειτουργικών συνθηκών, παρτίδα υλικού, επανέλεγχο διαστάσεων, επανέλεγχο σκληρότητας, επαναεπιβεβαίωση αυλακιών, επιβεβαίωση μέσου, αξιολόγηση τρόπου αποτυχίας, κατάταξη ριζικών αιτιών, διορθωτικά μέτρα και προληπτικά μέτρα.

Τμήμα 8: Ενδείξεις από το Κεφάλαιο Συνδυασμού Προϊόντων — Επέκταση από το μεμονωμένο προϊόν O-Ring σε ένα σύστημα σφράγισης

Το Κεφάλαιο 8 παρουσιάζει τη σκέψη της Dichtomatik για τον συνδυασμό προϊόντων: εκτός από τα O-rings, περιλαμβάνει επίσης D-rings, X-rings, τετράγωνα δακτύλια, επιφάνειες με διατομή O-ring, O-rings με επίστρωση από καουτσούκ και τεφλόν, O-rings με ενσωμάτωση FEP, T-seals, συνδυασμούς σφραγίδων V-ring, οδηγούς λωρίδες και άλλα. Το εγχειρίδιο εξηγεί επίσης ότι τα ενσωματωμένα O-rings μπορούν να ενθαρρύνουν την κάλυψη με PTFE, συνδυάζοντας τα δυναμικά χαρακτηριστικά του PTFE με την απλή μέθοδο σφράγισης των O-rings, προσφέροντας δυναμική μη αυτοσφράγιση· χρησιμοποιούνται ωστόσο για τη διατήρηση της ομόκεντρης στάθμισης μεταξύ ράβδου και οπής, βοηθώντας άλλα στοιχεία σφράγισης να λειτουργούν ενώ αποφεύγεται η ανομοιόμορφη φθορά.

O-RINGS & ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ ΣΦΡΑΓΙΣΗΣ

O-Rings: Η Dichtomatik προσφέρει O-rings σχεδόν οποιουδήποτε μεγέθους και σε μια ευρεία ποικιλία υλικών. Διαθέτουμε εργαλειομηχανές για τα περισσότερα τυποποιημένα μεγέθη O-rings και διατηρούμε μεγάλο απόθεμα όλων των μεγεθών AS568 σε οκτώ διαφορετικά υλικά.

Δακτύλιοι D: Οι δακτύλιοι D χρησιμοποιούνται συχνά ως εναλλακτική λύση των δακτυλίων O σε εφαρμογές με επαναλαμβανόμενη κίνηση, λόγω της αντοχής τους στην ελικοειδή αστοχία. Μπορούν να χρησιμοποιηθούν για στεγανοποίηση στην εσωτερική ή στην εξωτερική διάμετρο. Οι δακτύλιοι D της Dichtomatik κατασκευάζονται σε τις περισσότερες διαστάσεις και υλικά.

Δακτύλιοι X: Οι δακτύλιοι X μπορούν να χρησιμοποιηθούν ως εναλλακτική λύση των δακτυλίων O σε δυναμικές εφαρμογές, λόγω της μειωμένης τριβής και της αντοχής τους στην ελικοειδή αστοχία. Η Dichtomatik προσφέρει τις περισσότερες διαστάσεις ισοδύναμες με το πρότυπο AS568 σε NBR 70 ως τυποποιημένα προϊόντα, καθώς και σε τις περισσότερες διαστάσεις και υλικά ως μη τυποποιημένα εξαρτήματα.

Τετράγωνοι δακτύλιοι: Οι τετράγωνοι δακτύλιοι μπορούν να κατασκευαστούν είτε με μορφοποίηση είτε με τόρνευση. Τα τορνευμένα εξαρτήματα είναι συχνά λιγότερο ακριβά από δακτυλίους O αντίστοιχων διαστάσεων, ιδιαίτερα για μεγαλύτερες εσωτερικές διαμέτρους. Η Dichtomatik προσφέρει τετράγωνους δακτυλίους τόσο με μορφοποίηση όσο και με τόρνευση, σε τις περισσότερες διαστάσεις και υλικά.

Η επιχειρηματική διαπίστωση για τις κινεζικές επιχειρήσεις είναι: μην λειτουργείτε την επιχείρηση με δακτυλίους O σε απομόνωση — αυτό που ο πελάτης πραγματικά χρειάζεται είναι μια «λύση για προβλήματα σφράγισης», όχι ένα μεμονωμένο προϊόν. Οι κινεζικές επιχειρήσεις μπορούν να επεκτείνουν τους συνδυασμούς προϊόντων βάσει σεναρίων:

Αυτός ο τύπος συνδυασμού προϊόντων βοηθά στην αύξηση της αξίας της παραγγελίας ανά πελάτη και μπορεί επίσης να αποφύγει τους ανταγωνιστικούς πολέμους τιμών για απλούς δακτυλίους O, ιδιαίτερα στον τομέα των μηχανημάτων εργοταξίου, της υδραυλικής, του αυτοκινητιστικού μεταπωλητικού τομέα, της διαχείρισης χημικών διεργασιών και παρόμοιων τομέων — εάν ένας προμηθευτής μπορεί να προσφέρει ολοκληρωμένες λύσεις για δακτυλίους O, δακτυλίους υποστήριξης, οδηγούς ζώνες, δακτυλίους αντισκόνης και εξαρτήματα κατά παραγγελία, το κόστος αλλαγής προμηθευτή από τον πελάτη θα αυξηθεί σημαντικά.

Ενότητα 9: Πιο κατάλληλη για άμεση επαναχρησιμοποίηση από εγχώριες επιχειρήσεις — «Προκαθορισμένα περιουσιακά στοιχεία»

1. Φόρμα εισαγωγής επιλογής δακτυλίου O

Συνιστάται οι κινεζικές επιχειρήσεις να τυποποιήσουν τα αιτήματα των πελατών. Τα πεδία θα πρέπει να περιλαμβάνουν τουλάχιστον:

2. Δελτίο επαλήθευσης μηχανικού σχεδιασμού

Μετατρέψτε τη λογική σχεδιασμού του εγχειριδίου σε στοιχεία αξιολόγησης:

• Το ποσό συμπίεσης είναι μεγαλύτερο από την ελάχιστη τιμή;
• Ο ρυθμός συμπίεσης βρίσκεται εντός του συνιστώμενου διαστήματος για στατικές/δυναμικές εφαρμογές;
• Ο ρυθμός επιμήκυνσης/η παρεμβολή συμπίεσης υπερβαίνει το όριο;
• Χρειάζεται να υπολογιστεί εκ νέου ο ρυθμός πλήρωσης μετά από μείωση της διατομής λόγω εφελκυσμού;
• Λαμβάνει υπόψη ο ρυθμός πλήρωσης της εγκοπής τη θερμική διαστολή και τη διάλυση του μέσου;
• Έχει ελεγχθεί η υψηλής πίεσης ακτινική σφράγιση ως προς το κενό εκτόξευσης;
• Απαιτείται δακτύλιος υποστήριξης;
• Πληρούνται οι απαιτήσεις για κοπή χειλών, στρογγυλεμένες ακμές, καθαρισμό, λίπανση και προστασία κατά την εγκατάσταση;

3. Πίνακας επιλογής υλικού

Μην κάνετε απλώς πρόχειρη ταξινόμηση με βάση την έκφραση «ανθεκτικό στο λάδι, ανθεκτικό σε οξέα-αλκάλια, ανθεκτικό σε υψηλές θερμοκρασίες» — τουλάχιστον δημιουργήστε τον ακόλουθο πίνακα:

4. Πρότυπο Αναφοράς Ανάλυσης Αποτυχίας

Συνιστάται για κάθε μεταπωλητική περίπτωση να παράγεται η ίδια μορφή:

• Πληροφορίες πελάτη και συνθήκες λειτουργίας της εφαρμογής.
• Φωτογραφίες δείγματος και σημείωση της ζώνης αποτυχίας.
• Πρώτη αξιολόγηση του τρόπου αποτυχίας.
• Επαλήθευση διαστάσεων, σκληρότητας, εμφάνισης και παρτίδας υλικού.
• Επαναεπαλήθευση της εγκοπής και της κατάστασης συναρμολόγησης.
• Αξιολόγηση συμβατότητας με το μέσο και τη θερμοκρασία.
• Κατάταξη των αιτιών: σχεδιασμός, υλικό, κατασκευή, συναρμολόγηση, συνθήκες λειτουργίας, συντήρηση.
• Διορθωτικά μέτρα.
• Προληπτικά μέτρα.
• Αν είναι απαραίτητη πειραματική επαλήθευση.
