يناسب NBR سيناريو "درجة الحرارة التقليدية + وسائط من فئة الزيت + حساسية التكلفة + منع التسرب للأغراض العامة".

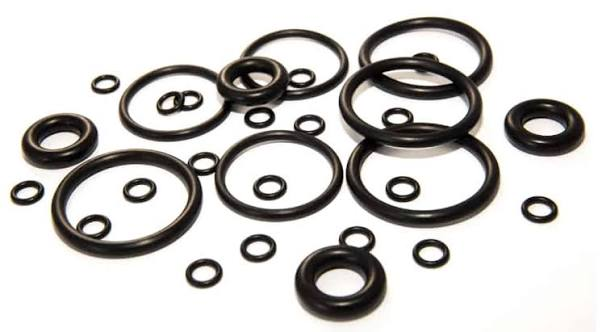

إذا كانت المادة المستخدمة هي زيت معدني، أو زيت تشحيم، أو وقود بترولي، أو زيت هيدروليكي عام، وكانت درجة حرارة التشغيل تتراوح تقريبًا بين -30 و+100 درجة مئوية، وترتفع لفترة وجيزة إلى +120 درجة مئوية، فإن مطاط النتريل بوتادين (NBR) هو عمومًا المادة الأولية الأكثر اقتصادية من بين هذه المواد. حلقات O . Dichtomatik/Freudenberg's حلقة O-ring ملاحظات المواد: تم وضع علامة NBR على أنه مناسب للزيوت المعدنية، ومواد التشحيم، والزيوت الهيدروليكية H/HL/HLP، ونطاق درجة الحرارة من -30 إلى +100 درجة مئوية؛ كما تصف شركة Trelleborg مادة NBR بأنها تستخدم بشكل أساسي للزيوت الهيدروليكية القائمة على الزيوت المعدنية، ونطاق درجة الحرارة العادي من -30 إلى +100 درجة مئوية، ولفترة وجيزة +120 درجة مئوية.

أولاً: موقع NBR: ليس "مطاطًا عالميًا"، بل "مطاطًا متعدد الأغراض مقاومًا للزيوت"

مطاط النتريل بوتادين (NBR) هو بوليمر مشترك من الأكريلونيتريل والبوتادين. تتمثل ميزته الأساسية في مقاومته للزيوت، وانخفاض تكلفته، وتوافره الواسع، وخصائصه الميكانيكية المتوازنة. يصفه نظام GMORS بأنه أكثر أنواع المطاط الصناعي استخدامًا في صناعة موانع التسرب، وذلك لمقاومته الجيدة للوقود ومواد التشحيم المشتقة من البترول، بالإضافة إلى انخفاض تكلفته النسبية.

من منظور الشراء والمبيعات واختيار الهندسة، تكمن القيمة التجارية لـ NBR في: أنه يمكنه تغطية قدر كبير من دوائر الزيت العامة، والهيدروليكية، والهوائية، والمضخات/الصمامات، والمعدات الميكانيكية، وسيناريوهات صيانة السيارات، دون الحاجة إلى مواد أكثر تكلفة مثل FKM وHNBR وFFKM.

منطق الاختيار في جملة واحدة: طالما أن ظروف التشغيل ليست درجة حرارة عالية، أو أوزون قوي، أو أشعة فوق بنفسجية قوية، أو مذيب قطبي قوي، أو بيئة كيميائية شديدة التآكل، وتلامس في المقام الأول الزيت المعدني أو الزيت الهيدروليكي العام، فإن NBR غالبًا ما يكون أفضل مادة لحلقات O من حيث التكلفة والأداء.

ثانيًا: متى يكون استخدام مطاط النتريل بوتادين (NBR) مناسبًا؟

1. الوسائط هي الزيوت المعدنية، وزيوت التشحيم، والزيوت الهيدروليكية

يُعدّ هذا الاستخدام الأكثر شيوعًا لمطاط النتريل بوتادين (NBR). يُظهر NBR ملاءمة جيدة مع الزيوت المعدنية، ومواد التشحيم القائمة على الزيوت المعدنية، والزيوت البترولية العامة، والوقود، وزيوت الهيدروليك الشائعة القائمة على الزيوت. تُشير مواد حلقات منع التسرب (O-ring) من شركة Dichtomatik/Freudenberg بوضوح إلى أن NBR مناسب للزيوت المعدنية، والزيوت، وزيوت الهيدروليك عالية/عالية/منخفضة الضغط (H/HL/HLP)؛ بينما تتطلب سوائل الهيدروليك المقاومة للهب من نوعي HFA وHFB مزيدًا من الحذر فيما يتعلق بحدود درجة الحرارة.

2. درجة الحرارة ضمن النطاق الصناعي التقليدي

يُقرأ نطاق درجة الحرارة التقليدي لمطاط النتريل بوتادين (NBR) عمومًا بين -30 و+100 درجة مئوية، وقد يصل لفترة وجيزة إلى +120 درجة مئوية، ولكن هذا التباين غير مُحدد بدقة. يُشير دليل توافق المواد من شركة تريلبورغ إلى أن نطاق درجة حرارة NBR يتراوح بين -30 و+100 درجة مئوية، وقد يصل لفترة وجيزة إلى +120 درجة مئوية؛ كما تُشير صفحة حلقات O من شركة ديشتوماتيك إلى أن نطاق درجة حرارة NBR يتراوح بين -30 و+100 درجة مئوية.

توصي صفحات المنتج بعدم المبالغة؛ والتعبير الأكثر استقرارًا هو: تنطبق حلقات NBR O القياسية على وسائط الزيت ذات درجة الحرارة التقليدية، وعلى المدى الطويل فوق 100 درجة مئوية، والاقتراب المتكرر من 120 درجة مئوية أو درجة حرارة أعلى، يوصى بتقييم HNBR أو FKM أو أي مادة أخرى مقاومة للحرارة.

هذا الأمر بالغ الأهمية للمبيعات. يتساءل العديد من العملاء: "هل يتحمل مطاط النتريل بوتادين (NBR) درجة حرارة 120 درجة مئوية؟" الإجابة الموصى بها: مقبول على المدى القصير وفقًا للتركيبة، أما على المدى الطويل فلا يُنصح باستخدام مطاط النتريل بوتادين (NBR) بشكل مباشر في درجات الحرارة العالية.

3. المشاريع الحساسة للتكلفة، والتي تتطلب مخزونًا جاهزًا

من أهم مزايا مادة NBR انخفاض تكلفتها، وتوفرها بكميات كبيرة وبمواصفات قياسية، بالإضافة إلى سرعة التسليم. تشير مواد GMORS إلى أن تكلفة NBR منخفضة نسبيًا، وتعزو ذلك إلى مقاومتها للوقود ومواد التشحيم المشتقة من البترول، وانخفاض سعرها، وشيوع استخدامها في صناعة موانع التسرب.

من منظور الشراء، يعتبر NBR أحد "المواد الافتراضية"؛ ومن منظور المبيعات، يعتبر NBR "المنتج العام المقاوم للزيوت"؛ ومن منظور هندسي، يعتبر NBR "الحل الأساسي لوسائط الزيوت العامة".

4. يتطلب بعض المقاومة للتآكل وانخفاضًا في التشوه الدائم

تتميز مطاطات النتريل بوتادين (NBR) بخصائص ميكانيكية متوازنة نسبيًا، وغالبًا ما تُستخدم في موانع التسرب الثابتة وجزء من موانع التسرب الديناميكية. ويشير وصف شركة Wyatt Seal لحلقات NBR الدائرية إلى أنها تتميز بفعاليتها من حيث التكلفة، وتعدد استخداماتها، وقوتها الميكانيكية، بالإضافة إلى انخفاض معدل التشوه الدائم، ومقاومة التمزق، وملاءمتها للاستخدامات العامة، ومقاومتها للتآكل، وغيرها من المزايا.

لكن تجدر الإشارة إلى أن مقاومة التآكل لمادة NBR ليست الأقوى بين جميع المواد. في حالات الاحتكاك الترددي عالي التردد، أو الانزلاق عالي السرعة، أو البثق عالي الضغط، أو التآكل الناتج عن الرمل/الطين، أو ظروف منع التسرب الديناميكية القاسية في الآلات الهندسية، قد يكون استخدام TPU/PU أو HNBR أو بنية مانع تسرب مخصصة أكثر ملاءمة. أما NBR فهو أنسب لحالات "الاحتكاك العام، والضغط العام، ووسائط الزيت العامة" المتوازنة.

ثلاثة. متى يكون استخدام مطاط النتريل بوتادين (NBR) غير مناسب؟

1. بيئة خارجية طويلة الأمد، مقاومة للأوزون والأشعة فوق البنفسجية والعوامل الجوية

من عيوب مطاط النتريل بوتادين (NBR) مقاومته المحدودة للأوزون والأشعة فوق البنفسجية والعوامل الجوية. وتوضح شركة تريلبورغ، المتخصصة في مواد صفائح المطاط الصناعية، أن مطاط النتريل بوتادين يتمتع بمقاومة ممتازة للزيوت والدهون والمنتجات البترولية، ولكنه ذو مقاومة محدودة للعوامل الجوية والأوزون والأشعة فوق البنفسجية.

لذلك، لا يُنصح باستخدام NBR العام بشكل مباشر في السيناريوهات التالية:

إذا كانت الوسائط زيتية وتتضمن أيضًا الأوزون الخارجي، فمن الأفضل التفكير في HNBR أو FKM، وليس EPDM، لأنه على الرغم من أن EPDM يتمتع بمقاومة جيدة للعوامل الجوية، إلا أنه غير مناسب للزيت المعدني.

2. بيئة ذات درجة حرارة عالية أو زيت ساخن على المدى الطويل

يتصلب مطاط النتريل بوتادين (NBR) العام بسهولة عند تعرضه لدرجات حرارة عالية لفترات طويلة، وتزداد لديه مقاومة الانضغاط، بينما تنخفض لديه مقاومة الارتداد. وتشير بيانات شركة تريلبورغ الخاصة بمطاط النتريل بوتادين إلى أن نطاق درجة حرارته التقليدي يتراوح بين -30 و+100 درجة مئوية، وقد يصل لفترة وجيزة إلى +120 درجة مئوية؛ بينما يمكن أن يصل مطاط النتريل بوتادين المدعم (HNBR) إلى ما بين -30 و+140 درجة مئوية عند ملامسته للزيوت المعدنية/الشحوم، وقد يصل لفترة وجيزة إلى +160 درجة مئوية.

3. مذيبات قطبية قوية، كيتون، إيثر، إستر، مركبات عطرية، هيدروكربونات مكلورة

لا يمكن الترويج لمادة NBR ببساطة على أنها "مقاومة للمواد الكيميائية". فهي مقاومة بشكل أساسي للزيوت، وخاصة الزيوت البترولية؛ وعند تعرضها للمذيبات شديدة القطبية، وبعض الهيدروكربونات العطرية والهيدروكربونات المكلورة، يرتفع مستوى الخطر. وتُصنّف شركة GMORS، المتخصصة في مواد NBR، الهيدروكربونات العطرية، وسوائل فرامل السيارات، والهيدروكربونات المكلورة، وغيرها من المواد، ضمن فئات المواد ذات الأداء الضعيف لمادة NBR.

تشمل الوسائط غير الموصى بها عادةً ما يلي:

ينبغي أن تتجنب صفحات المبيعات التعبير العام المفرط "مقاوم للمذيبات/مقاوم للمواد الكيميائية". التعبير الأكثر دقة هو: أن مادة NBR مناسبة للزيوت وجزء من الوسائط غير القطبية، ولا تناسب المذيبات القطبية القوية والبيئات الكيميائية القاسية.

رابعًا: ما هي المعايير التي يجب مراعاتها عند اختيار NBR؟

1. محتوى الأكريلونيتريل (ACN)

لا يُعدّ مطاط النتريل بوتادين (NBR) مادة ذات أداء ثابت، إذ يؤثر محتوى الأسيتونيتريل (ACN) عادةً على مقاومته للزيوت ومرونته في درجات الحرارة المنخفضة. وتشير GMORS إلى أن محتوى الأسيتونيتريل في مطاط النتريل بوتادين يتراوح بين 18% و50%: فالمحتوى المنخفض من الأسيتونيتريل يُحسّن الأداء في درجات الحرارة المنخفضة، ولكنه يُضعف مقاومة الزيوت ومواد التشحيم القطبية؛ بينما يُحسّن المحتوى العالي من الأسيتونيتريل مقاومة الوقود ومواد التشحيم القطبية، ولكنه يُضعف الأداء في درجات الحرارة المنخفضة.

الفهم البسيط:

يمكن أن تكتب صفحات المنتج "يمكن اختيار تركيبات NBR مختلفة حسب درجة الحرارة المنخفضة والوقود ومتطلبات الضغط"، ولكن لا يُنصح بالترويج لجميع أنواع NBR على أنها من نفس الدرجة.

2. الصلابة

تتميز حلقات منع التسرب المصنوعة من مطاط النتريل بروبيلين (NBR) عادةً بصلابة 70 شور A، ولكن يمكن اختيار 80A أو 90A حسب الضغط وحالة الأخاديد. يتراوح نطاق صلابة مطاط النتريل بروبيلين (NBR) وفقًا لشركة GMORS بين 40 و90 شور A؛ وتشير شركة Wyatt Seal أيضًا إلى أن الصلابة القياسية لحلقات منع التسرب المصنوعة من مطاط النتريل بروبيلين (NBR) هي 70A، ويمكن أن يتراوح النطاق بين 40 و90A.

توصية عملية:

3. المعالجة بالكبريت مقابل المعالجة بالبيروكسيد

يتم معالجة معظم مطاط النتريل بوتادين (NBR) بالكبريت. وتوضح شركة GMORS أن مطاط النتريل بوتادين المعالج بالكبريت يتميز عمومًا بأداء أفضل في درجات الحرارة المنخفضة، ولكنه يتصلب بسهولة أكبر في درجات الحرارة العالية؛ أما مطاط النتريل بوتادين المعالج بالبيروكسيد فيتميز بمقاومة أفضل للحرارة وانخفاض التشوه الدائم، ولكنه أغلى ثمنًا وأكثر صعوبة في التصنيع.

هذا الأمر مهم لكل من المهندسين ومسؤولي المشتريات. لا يمكن أن يقتصر الاستفسار على كتابة "NBR 70A" فقط؛ فإذا كان المشروع يتضمن متطلبات تتعلق بالتقادم في درجات الحرارة العالية، أو التشوه الدائم، أو العمر الافتراضي الطويل، فيجب تحديد درجة الصلابة أو معايير الأداء.

خامساً: نقاط نقاش مركزة لثلاثة أنواع من القراء

1. للشراء: مادة NBR منخفضة التكلفة، متعددة الأغراض، ومتوفرة في المخزون، ومقاومة للزيوت

أهم ما يهم قسم المشتريات هو السعر، ومدة التسليم، والمواصفات، وثبات الجودة، ومخاطر الاستبدال. تتميز مادة NBR بتوفرها بمواصفات قياسية متعددة، وتكلفتها المنخفضة، وملاءمتها للتخزين بكميات كبيرة. لكن لا يمكن لقسم المشتريات الاكتفاء بطلب كل "حلقة دائرية سوداء" على حدة، بل يجب عليه على الأقل التأكد من المعلومات التالية:

خلاصة عملية الشراء: مانع تسرب من فئة الزيت العامة ذو أولوية NBR؛ يجب ألا يقتصر النظر إلى السعر فقط على درجات الحرارة العالية والمذيبات القوية وبيئة الأوزون الخارجية، بل يجب ترقية المواد.

٢. للمبيعات: تتمثل نقطة بيع NBR في "مقاومة الزيت + التكلفة + الاستخدام العام"، ولكن لا تبالغ في الوعود.

عندما يوصي قسم المبيعات باستخدام مطاط النتريل (NBR)، يمكن استخدام المنطق التالي:

إذا كانت وسائط العميل هي الزيوت المعدنية، أو الزيوت الهيدروليكية العامة، أو مواد التشحيم، وكانت درجة الحرارة ضمن النطاق الصناعي التقليدي، مع عدم وجود مذيبات قوية وعدم وجود أوزون خارجي طويل الأمد، فإن مادة NBR هي المادة الأكثر اقتصادية والأكثر استخدامًا في صناعة حلقات O.

لكن عندما يذكر العميل الشروط التالية، ينبغي حثه بشكل استباقي على تغيير الخدمة:

ينبغي أن تتجنب صفحات المبيعات عبارة "مقاوم لجميع الزيوت والمواد الكيميائية". نقطة البيع الصحيحة هي: أن أداء مانع التسرب من فئة الزيوت العامة يتميز بتكلفة عالية.

3. للمهندسين: يُعدّ مطاط النتريل بوتادين (NBR) حلاً أساسياً، ولكن يجب التحقق من نوع المادة، ودرجة الحرارة، ومقاومة الانضغاط، وتصميم الأخاديد.

لا يمكن أن يقتصر اختيار المواد الهندسية على اسم المادة فقط. تشير شركة تريلبورغ في دليل توافق المواد الخاص بها إلى أن بيانات التوافق الكيميائي تعتمد بشكل كبير على اختبارات الغمر المعملية، وقد تختلف درجة الحرارة والمواد المضافة والشوائب وظروف الاستخدام طويلة الأمد في التشغيل الفعلي؛ كما يجب مراعاة الانضغاط الدائم والصلابة ومقاومة التآكل والتمدد الحراري وغيرها من الخصائص الفيزيائية.

ينبغي على المهندسين إجراء الفحص بهذا الترتيب:

تأكيد إعلامي:

هل هو مصنوع من الزيوت المعدنية؟ هل يحتوي على مواد عطرية، أو كيتونات، أو إسترات، أو إيثرات، أو مذيبات مكلورة، أو إستر فوسفات؟

تأكيد درجة الحرارة:

درجة الحرارة على المدى الطويل، درجة الحرارة القصوى، درجة حرارة بدء التشغيل عند درجات الحرارة المنخفضة.

تأكيد الضغط:

هل هناك خطر بثق تحت ضغط عالٍ؟ هل خلوص الأخدود كبير جدًا؟

تأكيد نموذج الطلب:

هل هو مانع تسرب ثابت، أم ترددي، أم دوار، أم متذبذب، أم هوائي؟

متطلبات مجموعة الضغط:

هل يحتاج إلى الحفاظ على الارتداد بعد الضغط طويل الأمد؟

تأكيد بيئي:

هل يتعرض للأوزون، والأشعة فوق البنفسجية، والهواء الطلق، ومواد التنظيف؟

تأكيد درجة جودة المواد:

محتوى الأسيتونيتريل، ونظام المعالجة، والصلابة، والشهادة، وتناسق الدفعة.

الخلاصة الهندسية: يمكن أن يكون NBR بمثابة الاختيار الأولي الافتراضي لوسائط الزيت العامة، ولكن يجب تحديد القرار النهائي بشكل مشترك من خلال توافق الوسائط ودرجة الحرارة وهيكل منع التسرب.

سادساً: مقارنة مطاط النتريل بوتادين (NBR) بمواد حلقات منع التسرب الأخرى
