ما المعلومات التي يحتاجها العميل لتقديمها لاختيار حلقات منع التسرب؟

Jul.23.2026

الجوهر ليس "طلب مجموعة من المعايير من العميل"، بل هو تمكين فرق المبيعات وخدمة العملاء من تقييم ثلاثة أمور في أقصر وقت ممكن: هل يمكن عرض سعرها بسرعة كقطعة قياسية، وهل يتطلب الأمر اختيار هندسي، وهل توجد سابقة لعطل أو خطر يتعلق بالامتثال.

أنا حلقة O-ring تُحدَّد الأبعاد الأساسية للحلقة التوصيلية (O-ring) عادةً عبر القطر الداخلي d1 وقطر المقطع العرضي d2 (ويُشار إليه أيضًا باسم قطر السلك)، كما ينظم معيار ISO 3601-1 نظام رموز تحديد أبعاد الحلقات التوصيلية والتسامحات استنادًا إلى القطر الداخلي والمقطع العرضي.

أولاً: الحد الأدنى من المعلومات: نسخة الاقتباس السريع

عندما يرغب العميل فقط في شراء حلقة توصيلية (O-ring) شائعة، يجب أن يحصل فريق المبيعات على الحد الأدنى التالي من العناصر الستة:

الحقل المطلوب	ما ينبغي أن يوفِّره العميل	الغرض
الأبعاد	القطر الداخلي × قطر السلك، أو القطر الخارجي × قطر السلك، أو رقم المواصفة، مثل: AS568، ISO 3601، GB/T 3452، JIS B 2401	يُقدِّر ما إذا كانت تتوافق مع مواصفة مخزون قياسية، وما إذا كان من الضروري افتتاح قالب جديد
المادة	نتريل بوتادين مطاطي (NBR)، ومطاط فلورو كربوني (FKM)، ومطاط إيثيلين بروبيلين ثنائي الإثيلين (EPDM)، ومطاط فلوروسيليكوني (VMQ)، ومطاط هيدروجيني نتريل بوتادين (HNBR)، ومطاط فلورو كربوني متعدد الفلور (FFKM) وغيرها؛ وإذا كانت المادة غير معروفة، فيجب ذكر الوسط المتلامس معها	الأساس الجوهري لاختيار المادة
الصلادة	صلادة شور أ، مثل 70أ، 75أ، 80أ، 90أ؛ وإذا كانت غير معروفة، فاذكر "غير متأكد"	يُحدِّد تشوه الانضغاط وصعوبة التركيب ومقاومة البثق
الوسائط المتلامسة	الزيت، الماء، الهواء، البخار، الوقود، مادة التبريد، الأحماض/القلويات، المذيبات، المواد الغذائية، السوائل الصيدلانية وغيرها	الأساس الجوهري لاختيار المادة
درجة الحرارة والضغط	درجة حرارة التشغيل، أعلى درجة حرارة/أدنى درجة حرارة، ضغط التشغيل، أقصى ضغط	يُقيِّم نوع المادة وصلادتها وما إذا كانت الحاجة إلى حلقة دعم موجودة أم لا
الكمية ووقت التسليم	كمية العينة، كمية الدفعة، الكمية السنوية المستهلكة، الوقت المتوقع للتسليم	العرض السعري، المخزون، جدول الإنتاج

هذه البنود الستة تكفي لتقديم عرض سعري أولي، لكنها لا تضمن اختيار النوع الصحيح. ويعتمد اعتماد خرامة O على عوامل متعددة مثل مقطع التثبيت، ومعدل الانضغاط، والفتحة، ونوع الحركة، وخشونة السطح، والتزييت، واتجاه الضغط؛ فعلى سبيل المثال، يرتبط خطر البثق تحت الضغط مباشرةً بالفتحة المستخدمة في الختم وصلادة المادة، وقد يتطلب ذلك زيادة في الصلادة أو إضافة حلقات دعم عند الحاجة.

اثنان. المعلومات الكاملة: إصدار اختيار الهندسة

1. معلومات مواصفات الأبعاد

حقل	يجب أن يوفّرها العميل	نقطة تقييم المبيعات
ID	ملليمتر أو بوصة	حقل الأبعاد المفضل
المقطع العرضي (CS)	ملليمتر أو بوصة	حقل الأبعاد المفضل
القطر الخارجي (OD)	توفير تكميلي	OD = ID + 2×CS، ويمكن استخدامه للتحقق المتبادل
رقم القياس	AS568، ISO 3601، GB/T 3452، JIS B 2401، DIN 3771 وغيرها	يُقيّم مكتبة المعايير ونظام التسامح
متطلب التحمل	عام، مشدَّد، وفق الرسم البياني	يُقرّر ما إذا كانت هناك حاجة إلى ضبط مخصص أو رقابة فحصية
ما إذا كان العينة موجودة أم لا	نعم/لا؛ وما إذا كانت قطعة قديمة أو مشوَّهة أو معطوبة	قد تكون أبعاد القطعة القديمة قد توسَّعت بالفعل أو انكمشت أو انتفخت — ولا يمكن اعتبارها تمامًا كأبعاد التصميم
ما إذا كان الرسم البياني موجودًا أم لا	رسم ثنائي الأبعاد/ثلاثي الأبعاد/رسم تجويف/رسم تجميعي	يُعطى أولوية لمراجعة الرسم البياني عند وجوده

قاعدة اتخاذ قرار المبيعات: عندما يُقدِّم العميل فقط عبارة «القطر الخارجي هو كذا، والسمك هو كذا»، يجب الاستفسار منه ما إذا كانت هذه الأبعاد تشير إلى الأبعاد في الحالة غير المشدودة أم إلى الأبعاد المقاسة بعد التجميع. قديم حلقات O غالبًا ما تحدث ظواهر مثل الانضغاط الدائم، والتورُّم، والتآكل، مما يؤدي إلى انحراف الأبعاد المقاسة عن المواصفات الأصلية؛ ولذلك لا ينبغي تركيب الختم مباشرةً وفقًا لهذه الأبعاد.

2. نوع الختم وأسلوب الحركة

حقل	يجب أن يوفّرها العميل	لماذا هذا مهم؟
ختم ثابت/ختم ديناميكي	ختم ثابت، حركة ترددية، حركة دورانية، حركة تأرجحية	يحدد نسبة الانضغاط، والاحتكاك، والتآكل، واختيار المادة
موقع التركيب	ختم سطحي، ختم محوري، ختم شعاعي، ختم المكبس، ختم العصا ختم الفلانش، وختم جذع الصمام	يحدد هيكل الحفرة
سرعة الحركة	سرعة التردد، وسرعة الدوران، والتردد، وطول السكتة	ضروري لتقييم الاحتكاك والتآكل في الختم الديناميكي
ما إذا كان مُزيَّتًا أم لا	الاحتكاك الجاف، وتزييت الزيت، وتزييت الماء، وتزييت الشحوم	يؤثر على التآكل والاحتكاك والتوافق
مادة السطح	المعادن، والبلاستيك، والزجاج، والخزف وغيرها	يؤثر على التآكل والاحتكاك والتوافق
خشونة السطح	قيمة Ra أو طريقة التشغيل الآلية	خاصةً بالغ الأهمية للختم عالي السرعة/الديناميكي

تُصنَّف حلقات الأختام (O-rings) عادةً حسب نوع الحركة النسبية إلى ختم ثابت وختم ديناميكي: فالختم الثابت هو الذي لا توجد فيه تقريبًا أي حركة نسبية، أما الختم الديناميكي فيشمل الحركة الترددية أو الدورانية أو التأرجحية. ملاحظة خاصة: على الرغم من إمكانية استخدام حلقة الأختام (O-ring) في بعض التطبيقات الديناميكية، فإن السيناريوهات الديناميكية تناسب عمومًا الظروف التشغيلية المتوسطة فقط؛ وقد تتطلب السيناريوهات ذات السرعات العالية أو الضغوط العالية أو الاستخدام طويل الأمد عناصر ختم متخصصة، وليس حلقات أختام عامة.

٣. معلومات الوسيط

حقل	يجب أن يوفّرها العميل	مثال
اسم الوسيط	اسم السائل أو الغاز المحدد	الزيت الهيدروليكي، الماء، الهواء، البخار، البنزين، الديزل، مادة التبريد، سوائل سلسلة التبريد الباردة، الكحوليات، الأحماض/القلويات
تركيبة الوسيط	الاسم الكيميائي، التركيز، المواد المضافة	«محلول إيثيلين جليكول بنسبة ٣٠٪ في الماء + مانع للتجمد» يكون أكثر فائدة
حالة الوسيط	سائل، غاز، بخار، مسحوق	تتطلب إغلاق الغاز/الفراغ النظر الإضافي في الانتشار وانكماش الانضغاط
ما إذا كانت الوسائط مختلطة أم لا	وسائط متعددة أو مواد تنظيف	شائع في مجالات الأغذية والطب والكيماويات وعمليات التنظيف المُغلقة (CIP) والتعقيم المُغلق (SIP)
طريقة التلامس	الغمر طويل الأمد، التلامس المتقطع، التلامس بالرش، التلامس أثناء التنظيف	يحدد هامش السلامة للمواد
ما إذا كان هناك أوزون/أشعة فوق بنفسجية/استخدام في الهواء الطلق أم لا	نعم/لا	يؤثر على اختيار المواد مثل EPDM وNBR وCR وغيرها

لا يمكن اختيار المواد بناءً فقط على عبارات عامة مثل «مقاومة للزيوت، مقاومة لدرجات الحرارة العالية». فمواد المطاط المرنة تتأثر بالوسائط والهواء والأوزون والضغط ودرجة الحرارة والعوامل الخارجية الأخرى، وقد تظهر عليها ظواهر مثل التورّم أو الانكماش أو التصلّب أو التشقّق أو التمزّق.

٤. معلومات درجة الحرارة

حقل	يجب أن يوفّرها العميل	نقطة تقييم المبيعات
درجة حرارة التشغيل العادية	درجة الحرارة على المدى الطويل	يختار الأساس الرئيسي للمادة
أعلى درجة حرارة	درجة الحرارة القصوى	يُقيّم ما إذا كانت درجة الحرارة المرتفعة قصيرة المدى كافية أم لا
أدنى درجة حرارة	التشغيل الأولي في الظروف الباردة، والبيئة ذات درجات الحرارة المنخفضة	يُقيّم مرونة المادة عند درجات الحرارة المنخفضة وخطر تصلّبها وتكسّرها
مدة التعرّض لدرجة الحرارة	قصيرة المدى، دورية، طويلة المدى	تؤثر على الانضغاط الدائم وخطر التقدم في العمر
دوران درجات الحرارة	ما إذا كانت درجات الحرارة الساخنة والباردة تتبدّل أم لا	يؤثر على مقدار الانضغاط وخطر التسرب

درجة الحرارة ليست معاملًا منعزلًا. فالحرارة العالية تُضعف مقاومة المطاط الصناعي الكيميائية، بينما قد تؤدي درجة الحرارة المنخفضة إلى فقدان المرونة وتكوين مسار للتسرب. ولذلك لا يكفي أن يسأل المبيعات فقط: "ما مدى مقاومته للحرارة؟"، بل يجب أن يتبع ذلك أسئلة توضيحية مثل: ما القيمة المطلوبة للاستخدام طويل الأمد؟ وما القيمة القصوى المؤقتة؟ وكم المدة التي تستمر فيها هذه الحرارة؟ وهل تتغير درجة الحرارة بين السخونة والبرودة دوريًّا؟

٥. معلومات الضغط

حقل	يجب أن يوفّرها العميل	نقطة تقييم المبيعات
الضغط العامل	ميجا باسكال، بار، رطل/بوصة مربعة	يحدد ما إذا كانت الصلادة الشائعة كافية أم لا
الضغط الأقصى	أعلى ضغط لحظي	يحدد مقاومة الصدمة الناتجة عن الضغط وتصميم الحفرة
اتجاه الضغط	أحادي الاتجاه، ثنائي الاتجاه، ضغط داخلي، ضغط خارجي	يحدد موقع حلقة الدعم وتصميم الحفرة
تغيرات الضغط	مستقر، نابض، بدء تشغيل متكرر	يجمع الصدمة الضغطية مع خطر الانضغاط
ما إذا كان تحت تفريغ	درجة الفراغ	يؤثر على نفاذية الغاز، وانكماش الضغط، وخطر تسرب المواد
ما إذا كان غازًا عالي الضغط	الهيليوم، والهواء، والغاز الطبيعي إلخ.	ذو صلة بالتفريغ الانفجاري، يجب ملاحظة النفاذية وتمدد الغاز

كلما ارتفع الضغط، زادت صعوبة الاعتماد على "استبدال مادة أقسى". يتم تحديد حد انضغاط حلقة O تحت الضغط بشكل مشترك بواسطة فجوة الختم والصلادة؛ إذا تجاوز الضغط والفجوة معًا قدرة المادة، يجب رفع الصلادة أو تقليل الفجوة أو إضافة حلقة دعم.

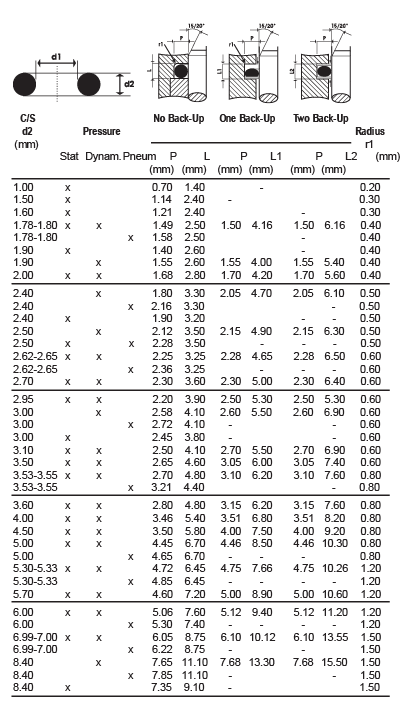

6. معلومات حول القناة وهيكل التركيب

حقل	يجب أن يوفّرها العميل	لماذا هذا مهم؟
نوع الشق	قناة محورية، قناة شعاعية، قناة سدادة حية، قناة قضيب، قناة الوجه النهائي	يحدد اتجاه ضغط حلقة O
عرض الخندق	ملم	يقيّم ما إذا كانت مساحة التوسع كافية أم لا
عمق الحفرة	ملم	يقيّم نسبة الضغط
قطر الحفرة المخصصة للحلقة	قطر العمود، وقطر الفتحة، وقطر قاع الحفرة	يقيّم نسبة الشد ونسبة الضغط
المسافة بين الأجزاء المُلائمة	الفراغ بين المكبس والأسطوانة، وبين العمود والفتحة	يؤثر على خطر الانزلاق أو التطاير
خشونة السطح	الخشن السطحي (Ra) أو طريقة التشغيل الآلي	يؤثر على عمر الختم الافتراضي وحدوث التسرب
الحافة المائلة ومسار التركيب	ما إذا كانت الزوايا الحادة أو الخيوط أو الفتحات موجودة أم لا	عامل حاسم في السيناريوهات ذات الضغط العالي
ما إذا كان يُسمح باستخدام حلقة الدعم أم لا	حلقة دعم واحدة أو مزدوجة أو غير مسموح بها على الإطلاق	يحدد ما إذا كان يجب تغيير أشكال الختم الأخرى أم لا

معلومات الحفرة تحدد ما إذا كان خاتم الأُو (O-ring) «يمكنه الختم بشكل جيد» و«يمكنه الختم أساسًا». ويحتاج خاتم الأُو إلى اكتساب قدرة الختم الأولية من خلال الانضغاط، بينما تحدد عمق الحفرة والمسافة الفارغة وقطر الخط معًا نسبة الانضغاط؛ أما الختم الديناميكي فيتطلب عمومًا انضغاطًا أقل لتقليل الاحتكاك.

7. معلومات المادة والصلادة

حقل	يجب أن يوفّرها العميل	نقطة تقييم المبيعات
المواد المحددة	نتريل بوتادين مطاطي (NBR)، مطاط فلورو كربوني (FKM)، إيثيلين بروبيلين ثنائي أثيلين مونومر (EPDM)، مطاط سيليكوني فنيلي ميثيلي (VMQ)، مطاط نتريل هيدروجيني مطاطي (HNBR)، مطاط فلورو سيليكوني (FVMQ)، مطاط فلورو كربوني متقدم (FFKM)، وبوليتيترا فلوروإيثيلين مغلف إلخ.	هل يمكن تحديد السعر وفقًا لمواصفات العميل
الصلادة	70A، 75A، 80A، 90A وغيرها	يؤثر على التجميع والانضغاط ومقاومة البثق
اللون	أسود، بني، أخضر، أحمر، شفاف وغيرها	لا يمكن أن يكون اللون أساسًا للمواد
متطلبات درجات الحرارة المنخفضة	هل توجد متطلبات لبدء التشغيل في البرد وعُزل درجات الحرارة المنخفضة	يحدد مدى ملاءمة NBR/FKM/VMQ/HNBR
متطلبات مجموعة الانضغاط	هل لا يحدث تسرب تحت الانضغاط طويل الأمد	شائعة في الأجهزة الساطعة، الفراغ، الطبية، الغذائية
متطلبات مقاومة الارتداء	سد ديناميكي، يتحرك بشكل متكرر	يحكم ما إذا كان هناك حاجة إلى نموذج آخر للختم
مادة المنتج القائمة	ما المواد المستخدمة حاليا، ما إذا فشلت	استبدال القضاة أو ترقيةهم أو خفض التكاليف

يمكن إجراء فحص المواد المشترك المسبق بهذه الطريقة ، ولكن لا يزال يجب إعادة التحقق مع وسائل الإعلام والدرجة الحرارية المحددة: الزيت المعدني العام / الزيت الهيدروليكي → NBR ، HNBR ، FKM (الدرجة الحرارية العالية أو

ثمانية متطلبات الشهادة والتنظيم والجودة

سيناريو	يجب أن يوضح العميل	ينبغي على فريق المبيعات المتابعة
التواصل مع الطعام	الهيئة الأمريكية لإدارة الأغذية والعقاقير (FDA)، ومعيار LFGB، والتوجيه الأوروبي 1935/2004، ومعيار 3-A وغيرها.	هل يتعلق الأمر بالامتثال للمواد أم باختبار المنتج النهائي؟ وهل يُطلب تقرير اختبار؟
مياه الشرب	معيار NSF/ANSI/CAN 61، وشهادة WRAS، ومعيار KTW، ومعيار ACS وغيرها.	درجة حرارة ماء التلامس، والبلد/السوق، ومدى صلاحية الشهادة
القطاع الطبي/الدوائي	تصنيف USP الفئة السادسة، ومعيار ISO 10993، وملف الوثائق الرئيسية (DMF)، والمواد القابلة للاستخلاص/التسرب	هل يتعلق الأمر بفحص المواد الأولية، أو التحقق من المكونات، أم في نهاية المطاف بتقديم ملف الجهاز الطبي؟
سيارات	معيار IATF 16949، وعملية PPAP، ونظام IMDS، وتشريعات RoHS وREACH	هل يُطلب مستوى معين من عملية PPAP، أو بيانات المادة، أو إمكانية تعقب الدفعة؟
فضائي/عسكري	AS568، AMS، MIL، تقرير الأبعاد الكاملة	الرسم البياني، رقم المواصفات، تقرير الأبعاد الكاملة
الامتثال البيئي	RoHS، REACH، PAHs، الهالوجين، الفثالات	مواصفات البلد والعميل المطبَّقة
نُظم التتبع الدفعية	شهادة المطابقة (COC)، شهادة التحليل (COA)، شهادة المادة، رقم الدفعة	هل يُطلب ذلك لكل دفعة، أم يتم الاحتفاظ بمخزون؟

التلامس مع المواد الغذائية لا يسمح فقط بكتابة عبارة "صالح للاستخدام مع الأغذية". وتحدد المواصفة الأمريكية US FDA 21 CFR 177.2600 المتطلبات المادية الخاصة بمنتجات المطاط الصناعي المستخدمة في التلامس المتكرر مع الأغذية في مراحل الإنتاج أو المعالجة أو التعبئة أو النقل أو التخزين؛ أما بالنسبة لمياه الشرب، فإن المرجع الأكثر شيوعاً هو تأثير مكونات أنظمة مياه الشرب على الصحة، كما هو محدد في المواصفة NSF/ANSI/CAN 61؛ وفي المجال الطبي، تغطي المواصفة الأمريكية USP <88> التفاعل البيولوجي للمطاط الصناعي والبلاستيك والمواد البوليمرية الأخرى؛ وتُستخدم المواصفة ISO 10993-1 لإطار إدارة المخاطر الخاص بالتقييم البيولوجي للأجهزة الطبية؛ أما شركات صناعة السيارات فتطلب عادةً نظام إدارة الجودة IATF 16949، وعملية PPAP، ونظام IMDS، والمواصفات الخاصة بالعملاء؛ وتوضح منظمتا AIAG وISO/TS 16949:2016 أن هذه المواصفة تحدد متطلبات نظام إدارة الجودة للمنظمات العاملة في قطاع صناعة السيارات العالمي.

ثلاثة. عملية الحكم السريع لخدمات ما قبل البيع وخدمة العملاء

الخطوة الأولى: تحديد ما إذا كان العميل يشتري «قطعة غيار» أم يقوم بـ«تصميم جديد»

قطعة الغيار: طلب أولوي: هل توجد قطعة قديمة، أو رسم فني، أو رقم مواصفات، أو نموذج معدات، أو مادة مستخدمة حاليًا، أو سبب العطل؟ يناسب هذا طلب عرض أسعار سريع، لكن يجب الانتباه إلى أن أبعاد القطعة القديمة قد تكون مشوهة بالفعل، ولذلك من الأفضل أيضًا تزويدنا بأبعاد الحفرة أو الرسم الفني.

تصميم جديد: يجب السؤال عن: هيكل الختم، الوسيط، درجة الحرارة، الضغط، نوع الحركة، الحفرة، الشهادات المطلوبة، ومتطلبات العمر الافتراضي. لا يمكن لتصميم جديد أن يُقدَّر سعره بناءً فقط على «القطر الداخلي × قطر السلك» — وإلا فإن خطر التسرب في وقت لاحق سيكون مرتفعًا جدًّا.

الخطوة الثانية: التقييم الأولي لمعرفة ما إذا كانت القطعة قياسية أم غير قياسية

وضع العميل	إجراء المبيعات
يقدِّم العميل رقم المواصفة القياسية مثل AS568 أو ISO 3601 أو GB/T 3452 أو JIS B 2401 أو أي مواصفة أخرى	التحقق مباشرةً من المخزون والأسعار القياسية
يقدِّم العميل القطر الداخلي × قطر السلك	مطابقة المواصفة القياسية؛ وتأكيد التسامح إن كانت الأبعاد قريبة من البُعد القياسي
يقدِّم العميل القطر الخارجي فقط	المتابعة للحصول على قطر السلك أو القطر الداخلي
يرسل العميل صورةً فقط	اطلب أبعادًا تكميلية أو رسمًا أو عينة
يقدّم العميل قطعةً قديمة	نوصي بقياس الحفرة في الوقت نفسه، وتجنّب الطلب استنادًا إلى بعد مشوّه
يطلب العميل بعدًا خاصًّا	قيّم ما إذا كانت القالب الموجود موجودًا أم لا؛ وإذا لم يكن كذلك، فقيّم عملية تصنيع القالب والحد الأدنى لكمية الطلب والوقت المطلوب للتسليم

الخطوة الثالثة: تقييم مخاطر المادة

بيان العميل	ما هو غير واضح	يجب المتابعة
«يجب أن تكون المادة مقاومة للزيوت»	نوع الزيت غير محدد	زيت هيدروليكي، زيت ماكينات، ديزل، بنزين، زيت سيليكوني، زيت اصطناعي؟ وما مدى درجة الحرارة المطلوبة؟
«يجب أن تكون المادة مقاومة لدرجات الحرارة العالية»	نطاق درجات الحرارة غير محدد	ما المدة الزمنية المطلوبة للتحمل المستمر؟ وما أقصى درجة حرارة متوقعة؟ وكم تدوم هذه الحرارة القصوى؟
«يجب أن تكون المادة مقاومة للتآكل»	الاسم الكيميائي غير واضح	الاسم الكيميائي، التركيز، درجة الحرارة، وهل يحتوي الوسط على خليط من مواد مختلفة؟
«يجب أن تكون المادة صالحة للاستخدام في الأغذية»	معيار غير واضح	هل توجد شهادات من إدارة الأغذية والعقاقير (FDA) أو لجنة السلامة الغذائية الألمانية (LFGB) أو معيار 3-A أو مجلس المعايير الوطنية (NSF)؟ هل يلزم إعداد تقرير؟
يجب أن يكون من الدرجة الطبية	درجة التلامس غير واضحة	هل يتضمن التلامس مع البشر؟ وما مدة التلامس؟ وهل يُشترط الامتثال لمعيار USP/ISO 10993؟
يجب أن يكون من الدرجة Automobile	وثيقة الجودة غير واضحة	هل تشترط شهادات IATF وPPAP وIMDS وRoHS/REACH؟

الخطوة الرابعة: تحديد ما إذا كانت مراجعة هندسية ضرورية

عند حدوث أيٍّ من الحالات التالية، لا يجوز لممثلي المبيعات التعهد مباشرةً بأن «هذه المادة لا تشكل أي مشكلة»، بل يجب إحالتها إلى القسم الهندسي أو الفني للتحقق والتأكيد.

إشارات عالية الخطورة	السبب
ختم ديناميكي، دوران عالي السرعة، حركة تذبذبية متكررة	قد تتآكل حلقة الأختام (O-ring)، وتولّد حرارة، أو تلتف
ضغط مرتفع، تذبذب في الضغط، فراغ كبير	قد ينتج عنه انزياح أو قصّ، ويحتاج إلى حلقة دعم أو تغيير في التصميم
بخار، أحماض وقواعد قوية، مذيبات، وقود، سائل فرامل، سائل تبريد	خطر عدم توافق المواد مرتفع
بدء التشغيل عند درجات حرارة منخفضة أو التعرض المتكرر لتغيرات حرارية بين السخونة والبرودة	قد تظهر حالة تشوه دائم ناتجة عن الانضغاط عند درجات الحرارة المنخفضة
ختم للفراغ أو الغاز	يجب أخذ النفاذ، والانبعاث الغازي، وانخفاض الانضغاط بعين الاعتبار
الغذاء، والرعاية الطبية، ومياه الشرب، والسيارات، والطيران والفضاء	متطلبات الامتثال وإمكانية التتبع مرتفعة للغاية
يواجه العميل مشكلات تتعلق بالتسرب أو الانتفاخ أو التشقق أو التآكل في الجزء الحالي	يتطلب الأمر تحليل الفشل، وليس مجرد استبدال الجزء وفقًا للمواصفات نفسها

أربعة. نموذج طلب معلومات مباشر عن حلقات الأختام الدائرية (O-Ring)

أ. المعلومات الأساسية

حقل	يملؤها العميل
اسم العميل/اسم المشروع	___
اسم المعدة أو المكون المستخدم	___
هل هو بديل أم تصميم جديد	بديل / تصميم جديد / غير متأكد
ما إذا كان الرسم البياني موجودًا أم لا	نعم / لا
ما إذا كان العينة موجودة أم لا	نعم / لا
ما إذا كانت المواصفات أو رقم القطعة الحالية موجودة أم لا	___
الكمية المتوقعة	العينة: ___ قطعة؛ الدفعة: ___ قطعة؛ الاستهلاك السنوي: ___ قطعة
المدة الزمنية المتوقعة للتسليم	___

ب. المواصفات البعدية

حقل	يملؤها العميل
القطر الداخلي (ID)	___ مم/بوصة
قطر السلك (CS)	___ مم/بوصة
القطر الخارجي (OD)	___ مم/بوصة
المواصفات القياسية	AS568/ISO 3601/GB/T 3452/JIS B 2401/أخرى
متطلب التحمل	عام / مشدود / وفقًا للرسم
رقم الرسم	___
هل يُسمح بالأبعاد القياسية البديلة؟	نعم / لا / يحتاج إلى تأكيد

ج. معلومات ظروف التشغيل

حقل	يملؤها العميل
نوع الختم	ختم ثابت / ختم ديناميكي
شكل التركيب	وجه / محوري / شعاعي / سدادة حية / قضيب / شفة / جذع الصمام / آخر
طريقة الحركة	بدون حركة / ترددية / دورانية / تذبذبية
سرعة الحركة أو ترددها	___
ما إذا كان مُزيَّتًا أم لا	احتكاك جاف / تشحيم بالزيت / تشحيم بالماء / تشحيم بالشحم / غير متأكد
الوسائط	___
تركيز الوسيط / تركيبته	___
درجة حرارة التشغيل	عادي: ___؛ الأدنى: ___؛ الأعلى: ___
الضغط العامل	الضغط العادي: ___؛ الأعلى: ___؛ الذروة: ___
ما إذا كان تحت تفريغ	نعم/لا؛ درجة الفراغ: ___
هل هناك صدمة ضغط	نعم / لا / غير متأكد
هل البيئة خارجية، أم تحتوي على أوزون أو أشعة فوق بنفسجية	نعم / لا

الأخاديد والهيكل

حقل	يملؤها العميل
عرض الخندق	___ مم
عمق الحفرة	___ مم
قطر قاع الأخاديد	___ مم
قطر العمود/قطر الفتحة	___ مم
المسافة بين الأجزاء المُلائمة	___ مم
اتجاه الضغط	أحادي الاتجاه / ثنائي الاتجاه / ضغط داخلي / ضغط خارجي
خشونة السطح	Ra ___
هل يسمح باستخدام الرسم المُلائم	نعم / لا / غير متأكد
هل تمرّ التجميعات عبر الثقوب، والزوايا الحادة، والتراجع المائل	نعم / لا

المواد، والصلادة، والشهادات

حقل	يملؤها العميل
المواد المحددة	NBR/ FKM/ EPDM/ VMQ/ HNBR/ FFKM/ أخرى
الصلادة المحددة	___ شور أ
متطلبات اللون	أسود/ بني/ أخضر/ أحمر/ أبيض/ شفاف/ آخر
هل تطلب شهادة مطابقة للمواد الغذائية	الهيئة الأمريكية لإدارة الأغذية والعقاقير/اللوائح الفيدرالية الألمانية للأغذية/معيار 3-A/أخرى/غير مطلوب
ما إذا كانت شهادة صلاحية مياه الشرب مطلوبة	الصندوق الوطني للسلامة/الجمعية البريطانية لاعتماد أنظمة المياه/معيار كي تي دبليو الألماني/معيار أسيس الفرنسي/أخرى/غير مطلوب
ما إذا كانت متطلبات الدرجة الطبية مطلوبة	فئة يو إس بي رقم 6/معيار الآيزو 10993/أخرى/غير مطلوب
ما إذا كانت متطلبات الدرجة automotive مطلوبة	معيار أي تي تي إف 16949/عملية الموافقة على أجزاء الإنتاج/نظام المعلومات الخاص بالمواد المستخدمة في صناعة السيارات/أخرى/غير مطلوب
ما إذا كانت متطلبات روهس/ريتش مطلوبة	نعم / لا
ما إذا كانت تقرير شهادة المطابقة/شهادة التحليل للمواد مطلوبة	نعم / لا
ما إذا كانت قابلية تتبع الدفعات مطلوبة	نعم / لا

و. حالة فشل المنتج الحالي

حقل	يملؤها العميل
مادة المنتج القائمة	___
بعد كم فترة من الاستخدام يحدث الفشل	___
ظاهرة الفشل	تسرب / انتفاخ / انكماش / تشقق / تصلب / تليين / تآكل / كسر / تغير لون
هل توجد صورة للفشل	نعم / لا
هل تم تغيير المادة	نعم / لا
المشكلة التي يُراد حلها	تخفيض التكلفة / إطالة العمر الافتراضي / مقاومة الزيت / منع التسرب / الحصول على شهادة / أخرى

خامسًا. أبسط نص استفسار موجَّه للعميل

يمكن إرساله مباشرةً إلى العميل:

لتأكيد مواصفات الحلقة المطاطية (O-ring) بسرعة، يُرجى تزويدي بالمعلومات التالية: الأبعاد: القطر الداخلي × قطر السلك، أو القطر الخارجي × قطر السلك؛ وإذا وُجد رسم فني أو عينة، فيُرجى إرسالها معًا. المادة والصلادة: مثل مطاط نتريل (NBR) بصلادة 70A، أو مطاط فلوروكربون (FKM) بصلادة 75A؛ وإذا لم تكن متأكدًا من المادة، فيُرجى ذكر الوسط المتلامس مع الحلقة. الوسط المتلامس: زيت، ماء، هواء، بخار، وقود، سائل كيميائي أو مواد غذائية. درجة الحرارة والضغط: درجة الحرارة التشغيلية طويلة الأمد، وأعلى/أدنى درجة حرارة، والضغط التشغيلي والضغط الأقصى. طريقة التركيب: ختم ثابت أم ختم ديناميكي؟ وإذا كان الختم ديناميكيًا، فيُرجى تحديد ما إذا كان الحركة دورانية أم ترددية. التجويف/التركيب: مثل أبعاد التجويف، أو الجزء المقابل أو طراز المعدة، وإذا كانت متوفرة فيُرجى تزويدها. متطلبات الشهادات: هل توجد حاجة لشهادات خاصة بالمواد الغذائية، أو الطبية، أو مياه الشرب، أو الصناعة automobile، أو متوافقة مع أنظمة RoHS/REACH وغيرها؟ الكمية ووقت التسليم: كمية العينة، وكثافة الدفعة، والوقت المتوقع للتسليم.

سادسًا. أولوية الميدان الداخلية للمبيعات

أولوية	حقل	المعالجة دون تحديد وقت
P0، ضروري	الأبعاد، الكمية، الغرض، الوسيط، درجة الحرارة، الضغط	لا يمكن إجراء اختيار موثوق به، بل يُمكن فقط إجراء استفسار تقريبي
P0، ضروري	ختم ثابت/ختم ديناميكي	لا يمكن تقييم عمق الحفرة أو نسبة الانضغاط أو خطر الاحتكاك
P1، ضروري عالي الخطورة	أبعاد الحفرة، المسافة الفاصلة، اتجاه الضغط	ضغط عالٍ، ختم ديناميكي، ويجب تزويدها ببيانات عن مشكلات الفشل
P1، ضروري عالي الخطورة	متطلبات الشهادات والتقارير	يجب التأكيد على الاستخدام في مجالات الأغذية والرعاية الصحية والسيارات ومياه الشرب
P1، ضروري عالي الخطورة	معلومات عن فشل المنتجات الموجودة مسبقاً	يجب جمعها إذا كانت هناك تسريبات أو أضرار بالفعل
P2، ضروري للعمل	التغليف، المدة الزمنية للتسليم، الاستخدام السنوي، السعر المستهدف	يُستخدم لتقديم العروض وترتيب التوريد

سبعة أخطاء شائعة جدًّا

السؤال فقط عن الأبعاد دون سؤال نوع الوسيط. فالأبعاد وحدها تحدد ما إذا كان من الممكن تركيب الحشية أم لا، لكنها لا تحدد ما إذا كانت قادرة على تحمل الضغط أو مقاومة الزيت أو الماء أو البخار/المواد الكيميائية.

السؤال فقط عن المادة دون سؤال درجة الحرارة. فجدول مقاومة المادة للوسيط قد يختلف اختلافًا كبيرًا بين درجة حرارة الغرفة ودرجة الحرارة المرتفعة.

السؤال فقط عن الضغط دون سؤال عن الفراغ. فحدوث الانزياح تحت ضغط عالٍ لا يعتمد فقط على الضغط، بل يعتمد أيضًا على اتساع الحفرة، والصلادة، وما إذا كانت هناك حلقة دعم أم لا.

اعتبار اللون مؤشرًا للمادة. فاللون الأسود ليس بالضرورة يدل على مطاط النتريل (NBR)، واللون البني ليس بالضرورة يدل على مطاط الفلورو كربون (FKM)، والشفاف ليس بالضرورة يدل على السيليكون. فاللون يمكن أن يكون معلومة مساعدة فقط.

معالجة مصطلح «الدرجة الغذائية/الدرجة الطبية/الدرجة automotive» كسمة واحدة للمادة. وينطوي هذا النوع من المتطلبات أساسًا على الامتثال للوائح والبلاغات والأنظمة وإمكانية التتبع ومواصفات العميل — ويجب توضيح المعيار المحدد بوضوح.

نسخ أبعاد حلقية O القديمة مباشرةً. فقد تكون القطعة القديمة بالفعل قد تعرضت لانضغاط أو تمدد أو اتساع أو انكماش — ومن الأفضل دمج ذلك مع أبعاد الحفرة وتأكيد الرسم.

السابق: كيفية اختيار حلقات O المصنوعة من مطاط النتريل NBR

التالي: دليل باركر الخاص بالحلقات المطاطية (O-Ring Handbook) (ORD 5700)

تعرف على المزيد >>

ما المعلومات التي يحتاجها العميل لتقديمها لاختيار حلقات منع التسرب؟

أولاً: الحد الأدنى من المعلومات: نسخة الاقتباس السريع

اثنان. المعلومات الكاملة: إصدار اختيار الهندسة

1. معلومات مواصفات الأبعاد

2. نوع الختم وأسلوب الحركة

٣. معلومات الوسيط

٤. معلومات درجة الحرارة

٥. معلومات الضغط

6. معلومات حول القناة وهيكل التركيب

7. معلومات المادة والصلادة

ثمانية متطلبات الشهادة والتنظيم والجودة

ثلاثة. عملية الحكم السريع لخدمات ما قبل البيع وخدمة العملاء

الخطوة الأولى: تحديد ما إذا كان العميل يشتري «قطعة غيار» أم يقوم بـ«تصميم جديد»

الخطوة الثانية: التقييم الأولي لمعرفة ما إذا كانت القطعة قياسية أم غير قياسية

الخطوة الثالثة: تقييم مخاطر المادة

الخطوة الرابعة: تحديد ما إذا كانت مراجعة هندسية ضرورية

أربعة. نموذج طلب معلومات مباشر عن حلقات الأختام الدائرية (O-Ring)

أ. المعلومات الأساسية

ب. المواصفات البعدية

ج. معلومات ظروف التشغيل

الأخاديد والهيكل

المواد، والصلادة، والشهادات

و. حالة فشل المنتج الحالي

خامسًا. أبسط نص استفسار موجَّه للعميل

سادسًا. أولوية الميدان الداخلية للمبيعات

سبعة أخطاء شائعة جدًّا

روابط مفيدة

منتج

محفظة الأعمال

اتصل بنا

ما المعلومات التي يحتاجها العميل لتقديمها لاختيار حلقات منع التسرب؟

أولاً: الحد الأدنى من المعلومات: نسخة الاقتباس السريع

اثنان. المعلومات الكاملة: إصدار اختيار الهندسة

1. معلومات مواصفات الأبعاد

2. نوع الختم وأسلوب الحركة

٣. معلومات الوسيط

٤. معلومات درجة الحرارة

٥. معلومات الضغط

6. معلومات حول القناة وهيكل التركيب

7. معلومات المادة والصلادة

ثمانية متطلبات الشهادة والتنظيم والجودة

ثلاثة. عملية الحكم السريع لخدمات ما قبل البيع وخدمة العملاء

الخطوة الأولى: تحديد ما إذا كان العميل يشتري «قطعة غيار» أم يقوم بـ«تصميم جديد»

الخطوة الثانية: التقييم الأولي لمعرفة ما إذا كانت القطعة قياسية أم غير قياسية

الخطوة الثالثة: تقييم مخاطر المادة

الخطوة الرابعة: تحديد ما إذا كانت مراجعة هندسية ضرورية

أربعة. نموذج طلب معلومات مباشر عن حلقات الأختام الدائرية (O-Ring)

أ. المعلومات الأساسية

ب. المواصفات البعدية

ج. معلومات ظروف التشغيل

الأخاديد والهيكل

المواد، والصلادة، والشهادات

و. حالة فشل المنتج الحالي

خامسًا. أبسط نص استفسار موجَّه للعميل

سادسًا. أولوية الميدان الداخلية للمبيعات

سبعة أخطاء شائعة جدًّا

روابط مفيدة

منتج

محفظة الأعمال
