حلقة O-ring لا يمكن الحكم على المطابقة بالاعتماد فقط على القطر الداخلي وقطر السلك والقطر الخارجي.

إن مطابقة الأبعاد تُظهر فقط إمكانية "التثبيت" أو أنها "مقربة من متطلبات التصميم"، لكنها لا تثبت قدرتها على الاحتفاظ بالإغلاق المحكم تحت تأثير الضغط ودرجة الحرارة والوسائط وظروف الانضغاط الطويل الأمد والشد الناتج عن التركيب. فقد يتسرب حلقة O ذات الأبعاد المُحقَّقة تمامًا بسبب استخدام درجة خاطئة من المادة أو نقص في عملية التصلب أو انحراف في الصلادة أو ارتفاع مفرط في نسبة الانضغاط المتبقي أو انتفاخ المادة نتيجة التعرض للوسيط أو التشقق بعد التقدم في العمر.

وبالنسبة لموظفي ضمان الجودة والمشتريات وإدارة الموردين، يجب أن تضع إدارة فحص الجودة عند الاستلام (IQC) منهجية تفكيكية للفحص:

التطبيقات العامة: الأبعاد والمظهر والصلادة والمستندات وإمكانية تعقب الدفعة تشكّل الحد الأدنى المطلوب.

التطبيقات الحرجة: ويجب إضافة اختبارات مقاومة الشد ومدى الاستطالة عند الكسر ونسبة الانضغاط المتبقي والتقدم في العمر والغمر في الوسائط وغيرها من الاختبارات التي تؤكد الأداء.

١. التحقق أولًا من المستندات وإمكانية تعقب الدفعة: هذه هي نقطة الدخول الأساسية لفحص جودة المواد الداخلة.

يجب ألا تبدأ فحوصات حلقات الأختام الواردة باستخدام الميكرومتر، بل يجب أن تبدأ بالدفعة والمواصفات والمادة ووثائق المورد.

معيار ISO 3601-5 يُعَدُّ أحد المرجعيات المهمة لتحديد مواصفات مادة الإيلاستومر المستخدمة في الحلقات المطاطية (O-rings)، ويشمل نطاقه الاستخدامات الصناعية حلقات O ويشدد هذا المعيار على ضرورة الاتفاق بين مصنِّع المعدات أو المستخدم والمورِّد بشأن الخصائص الفيزيائية المحددة وطرق الاختبار المناسبة.

توصية إدارية: يجب ألا يقتصر أمر الشراء على كتابة عبارة مثل «حلقة مطاطية (O-ring) مقاس ٢٠×٢,٤، صلابة ٧٠ درجة». بل يجب أن تتضمَّن على الأقل ما يلي بوضوح: نوع المادة ودرجة الصلابة ومعيار الأبعاد أو رقم النسخة الرسمية للرسم الهندسي ومستوى الجودة المطلوب للمظهر والمتطلبات الأساسية للأداء ومتطلبات إمكانية تعقُّب الدفعة وبنود شهادة التحليل (COA) وتكرار الفحص.

٢. فحص الأبعاد: ضروري، لكنه ليس شرطًا كافياً

البعد هو البند الأساسي في فحص الجودة الواردة (IQC)، ولكن نظراً لأن حلقات الـ O مرنة، فإن قياس الأبعاد يتأثر بسهولة بالقَبْض والشد ودرجة حرارة القياس والعامل البشري، ولا يمكن الحكم عليها بشكل تقريبي ببساطة باستخدام الكاليبير.

الأبعاد الضرورية

يحدد معيار ISO 3601-1:2012 القطر الداخلي لحلقات الأختام (O-rings)، والمقطع العرضي، والتسامح الأبعادي، ورقم الواصلة (dash number) لأنظمة الطاقة السائلة الديناميكية؛ ويطبَّق هذا المعيار على حلقات الأختام المستخدمة في أنظمة الطاقة السائلة في الصناعات العامة والفضائية؛ وتوضح صفحة هذا المعيار أن طبعة عام ٢٠١٢ ما زالت ساريةً حتى الآن بعد إعادة تأكيدها في عام ٢٠٢٢.

التركيز في فحص الأبعاد

يجب تقييم فحص الأبعاد وفقًا للرسم البياني أو اتفاقية الجودة؛ وفي حالة عدم توفر رسم بياني مخصص، يمكن الاتفاق على المعايير وفقًا لمعيار ISO 3601 أو AS568 أو JIS أو معيار الشركة. أما بالنسبة لأطواق O ذات قطر السلك الصغير، فإن قوة التثبيت بالكاليبير تؤدي بسهولة إلى تشوه انضغاطي، ولذلك يُوصى باستخدام طرق القياس غير التماسية، أو تجهيزات القياس المخصصة لأطواق O، أو المجهر المشروع، أو القواطع المُوثوقة. وبالنسبة للمكونات الحرجة، يُوصى بتسجيل القيم المقاسة الفعلية، وليس الاكتفاء بتسجيل عبارة «موافق» فقط.

قيود فحص الأبعاد

لا يُثبت أهلية الأبعاد صحة المادة المستخدمة، ولا يُثبت كفاية عملية التصلب، ولا يُثبت أن القدرة على الانتعاش بعد الانضغاط تظل جيدة على المدى الطويل، كما لا يُثبت أنها لن تذوب أو تتصلّب أو تتشقّق عند التعرّض للزيوت أو الماء أو البخار أو درجات الحرارة المنخفضة أو الوسائط الكيميائية.

٣. فحص المظهر: تبدأ العديد من حالات التسرب من العيوب السطحية

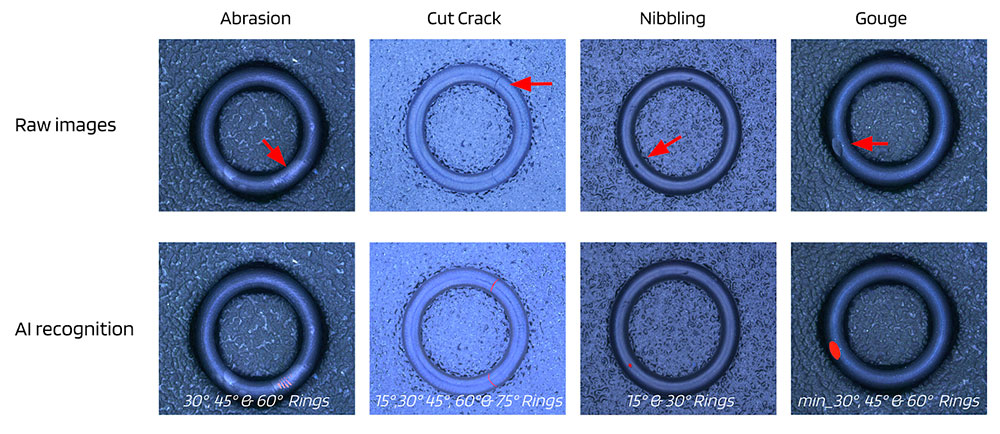

فحص المظهر ليس مجرد "النظر إلى أن الشكل لا يبدو سيئًا جدًّا." فسطح الختم في الحلقة O حسّاسٌ للغاية، ويمكن لأي عيوب محلية أو بثور أو شقوق أو تشوهات في خط الفصل أو التلوث أن تصبح مسارات للتسرب.

ما الذي يجب فحصه في فحص المظهر

يُستخدم المعيار الآيزو 3601-3:2005 لتحديد معايير قبول الجودة التجميلية لأطواق الأختام (O-rings)، ويعرِّف هذا المعيار أنواع العيوب هذه وتصنِّفها ويحدِّد الحد الأقصى المسموح به منها؛ وأحدث تأكيدٍ لهذا المعيار يبيّن أن إصدار عام 2005 ما زال ساري المفعول حاليًّا، مع وجود تعديلٍ أُدخل عليه عام 2018.

توصيات بتقييم المظهر

يمكن أخذ عيِّنات من الأجزاء الصناعية العامة وفقًا لفحص درجة المظهر العامة؛ أما التطبيقات الحرجة مثل الأنظمة الهيدروليكية والغازية ووقود المحركات والطبية والغذائية والفراغية والإلكترونية شبه الموصلة، فيجب استخدام درجة أكثر صرامة في تقييم المظهر، مع التأكيد الواضح على أن السطح الوظيفي للختم لا يجوز أن يحتوي على شقوق أو جروح أو فقاعات أو أجسام غريبة أو زوائد مطاطية واضحة أو نقص في المطاط.

٤. فحص الصلادة: عنصر أساسي لتقييم حالة المادة واتساق التركيبة

الصلادة هي إحدى عناصر فحص الجودة الأولي الأساسية، لكن الصلادة ليست كلما زادت كانت أفضل — بل يجب أن تتطابق مع الرسم الهندسي ومواصفات المادة وأسلوب الاختبار.

ما يجب التركيز عليه بالنسبة للصلادة

تحدد المواصفة القياسية ISO 48-4:2018 طريقة قياس صلادة المطاط المُكَوَّن أو المطاط الحراري باستخدام جهاز قياس الصلادة، وتشمل الاختبارات من الأنواع A وD وAO وAM وغيرها؛ وتوضح الصفحة الخاصة بهذه المواصفة أن طبعة عام ٢٠١٨ ما زالت ساريةً حتى الآن بعد إعادة التأكيد في عام ٢٠٢٤. كما تُعدّ المواصفة القياسية ASTM D2240 طريقةً شائعةً أخرى لاختبار صلادة المطاط، ويستند مبدأ هذه الطريقة إلى عمق الترسيخ الذي يُحدثه المُثبِّت عند الضغط عليه في ظروف مُحدَّدة.

المعنى النموذجي للصلادة غير المطابقة

قد تدل الصلادة المنخفضة أكثر من اللازم على نقص في عملية التكوين، أو وجود كمية زائدة من الملدنات، أو وجود كمية زائدة من العوامل الماصة للمُمْلِئات؛ أما الصلادة المرتفعة أكثر من اللازم فقد تدل على تكوين مفرط، أو تقدم المادة بالعمر، أو خطأ في التركيبة، أو خلط مواد ذات صلادة عالية. ولا يعني تساوي الصلادة بالضرورة أن جميع الخصائص مؤهلة، لأن مواد مختلفة ذات نفس درجة الصلادة قد تختلف تمامًا في مقاومتها للزيوت، والحرارة، وبخار الماء، ودرجات الحرارة المنخفضة، والزيوت والأوزون.

٥. مقاومة الشد ومدى الاستطالة عند الكسر: التحقق من جودة المادة وعملية التصلب

في التطبيقات الحرجة، لا تكفي صلادة المادة وحدها. ويجب إضافة اختبارات مقاومة الشد ومدى الاستطالة عند الكسر لتقييم قوة المركب، وحالة التصلب، واستقرار التركيبة، وقدرة التحمل أثناء التجميع.

يُستخدم المعيار ISO 37:2024 لقياس أداء الإجهاد-الانفعال الشدّي للمطاط المُكَبَّد والمطاط الحراري البلاستيكي، ويشمل مؤشرات مثل مقاومة الشد، والاستطالة عند الكسر، والإجهاد عند استطالة ثابتة، وإجهاد التوصُّل. كما يُعدُّ المعيار ASTM D412 طريقة اختبار شائعة أيضًا لخصائص الشد للمطاط والمطاط الحراري البلاستيكي، وهو مدرج في دليل معايير المطاط الصادرة عن منظمة ASTM تحت الرقم D412-16(2021) بعنوان «طرق الاختبار القياسية للمطاط المُكَبَّد والمطاط الحراري البلاستيكي — الشد».

توصية إدارة ضبط الجودة الداخلة (IQC): للمواد الداخلة الدفعية العامة، يمكن طلب شهادة التحليل الدفعية (COA) من المورِّد؛ أما بالنسبة للمكونات الحرجة، فيُوصى بإعادة الاختبار المنتظم عبر مختبرات خارجية مستقلة أو داخلية. وللمورِّد نفسه، والمادة نفسها، والقالب نفسه، ونظام التصلب نفسه، يُفضَّل إنشاء اتجاه تاريخي، لا الاقتصار على تقييم ما إذا كانت دفعة واحدة تجاوزت القيمة الحدية أم لا.

٦. مجموعة الضغط: المؤشر الأساسي لعمر ختم الحلقة الدائرية (أو-رينغ)

تُعَدُّ مجموعة الضغط واحدةً من أهم مؤشرات أداء الحلقة الدائرية (أو-رينغ). ويعتمد ختم الحلقة الدائرية على قوة الارتداد بعد الضغط؛ فإذا كانت مجموعة الضغط مرتفعةً جدًّا، فإن ضغط التلامس الناتج عن الضغط طويل الأمد ينخفض تدريجيًّا، ما يؤدي في النهاية إلى التسرب.

لماذا تهمّ أكثر من الأبعاد

قد تكون الحلقة الدائرية مُطابِقةً من حيث الأبعاد عند التركيب الأولي، وبالتالي تؤدي وظيفة الختم؛ لكن إذا كانت المادة نفسها ذات أداء ضعيف في مقاومة مجموعة الضغط، فإنها بعد التعرُّض لدرجات حرارة مرتفعة أو للضغط طويل الأمد أو لتأثير الوسط المحيط، تدخل في حالة «انضغاط دون قدرة على الاسترداد». وفي هذه المرحلة، حتى لو بقيت الأبعاد بعد فك التجميع قريبةً من القيمة الأصلية، فإن القوة الفعلية للختم تكون بالفعل غير كافية.

يحدد المعيار الآيزو ٨١٥-١:٢٠١٩ طريقة تحديد نسبة الانكماش بعد الضغط للمطاط المُسَخَّن وللمطاط الحراري البلاستيكي عند درجة حرارة الغرفة أو درجات الحرارة المرتفعة؛ وهدفه قياس قدرة المطاط على الاحتفاظ بخصائصه المرنة بعد خضوعه لانفعال ثابت ومدة زمنية ثابتة وضغط ثابت؛ وتوضح صفحة هذا المعيار أن طبعة عام ٢٠١٩ ما زالت ساريةً حتى الآن بعد إعادة التأكيد في عام ٢٠٢٥. كما يوضح معيار الأستم د٣٩٥ أن اختبار الانكماش بعد الضغط يُستخدم لقياس قدرة المطاط على الاحتفاظ بخصائصه المرنة بعد التعرض لضغوط طويلة الأمد.

محور فحص الانكماش بعد الضغط

توصية رئيسية للتطبيق: يجب استخدام نسبة الانضغاط كعنصر لا بد من التحقق منه عند إدخال المورِّد، واعتماد المادة، وإعادة التحقق السنوي منها، وأي تغييرات جوهرية.

٧. اختبار الشيخوخة: التحقق من احتفاظ الأداء تحت تأثير الحرارة والأكسجين والزمن.

يُستخدم اختبار الشيخوخة لمحاكاة سلوك تدهور أداء المادة تحت تأثير الحرارة والأكسجين والزمن. وقد تتعرض الحلقات الدائرية (O-rings) أثناء الاستخدام لفترات طويلة للهواء عالي الحرارة أو الزيت الساخن أو البخار أو السائل المبرد أو بيئة حجرة المحرك، ويظهر عليها بعد التعرض للشيخوخة عادةً تصلُّب وتكسُّر وهبوط في قابلية الاستطالة وازدياد في التشققات وارتفاع في نسبة الانضغاط.

تحدد المواصفة القياسية الدولية ISO 188:2023 طرق الاختبار المُسرَّعة للشيخوخة واختبار مقاومة الحرارة للمطاط المُسَوَّر والمطاط الحراري البلاستيكي والمروِّن الحراري البلاستيكي، وتغطي عدة طرق.

ما الذي يجب مراقبته بعد اختبار الشيخوخة.

يركِّز التقييم ليس على «الامتثال قبل التعتيق»، بل على «هل لا تزال المادة تحقِّق متطلبات الاستخدام بعد التعتيق؟» على سبيل المثال، في التطبيقات التي تتضمَّن سوائل هيدروليكية عند درجات حرارة مرتفعة، أو محركات، أو هواء مضغوط، أو بخار، أو التعقيم الطبي، يجب تقييم تغيُّر الصلادة بعد التعتيق، وتغيُّر الشد، وتغيُّر الاستطالة، وانكماش الضغط كمؤشرات مدمجة.

٨. اختبار الغمر في الوسائط: التأكُّد من توافق المادة مع الوسيط المستخدم

يُعَدُّ عدم توافق المادة مع الوسيط سببًا شائعًا لفشل الحلقات المطاطية (O-ring). ولكلٍّ من مواد مثل نتريل المطاط (NBR)، والمطاط الإيثيلين بروبيلين (EPDM)، والمطاط الفلوروكربوني (FKM)، والمطاط السيليكوني (VMQ)، والمطاط الأكريلوني الهيدروجيني (HNBR) نطاق تطبيقات خاص بها بالنسبة للوسائط. وقد يؤدي اختيار مادة غير مناسبة، أو أبعاد غير صحيحة، إلى فشل حتى لو كانت المادة المختارة مؤهَّلة تقنيًّا؛ إذ قد يتسبِّب الغمر في الوسيط الفعلي في انتفاخ المادة أو انكماشها أو ليونتها أو تصلُّبها أو تشقُّقها.

يصف المعيار الدولي ISO 1817:2024 طريقة تقييم مقاومة المطاط المُكَبَّد والمطاط الحراري البلاستيكي لوسائط سائلة، وذلك عبر قياس التغير في الأداء قبل وبعد الغمر؛ ويشمل ذلك منتجات النفط والمواد المذيبة العضوية والكواشف الكيميائية وسوائل الاختبار المرجعية وغيرها. كما يستخدم معيار ASTM D471 لتقييم التغير في خصائص المواد المطاطية عند تعرضها للسوائل، ويوضح أن أجزاء الإغلاق والحشوات والأنابيب المرنة وغيرها من المنتجات المطاطية قد تتعرض للزيوت أو الدهون أو وسائط أخرى، وقد يؤدي تدهور الأداء إلى فشل المكون.

ما يجب فحصه أثناء غمر العينة في الوسيط

المخاطر النموذجية

إيبدم عمومًا غير مناسب لحالات الزيوت المستندة إلى البترول؛ بينما يقاوم النبر وسط الزيوت بشكل نسبي شائع، لكنه قد يكون غير كافٍ في بيئات الحرارة العالية أو الأوزون أو الوقود المحدَّد أو المواد الكيميائية؛ أما الفلوروكاستومر فيؤدي أداءً قويًّا أمام الحرارة العالية ومقاومته جيدة لمعظم المذيبات، لكنه غير مقاوم لجميع القواعد أو الكيتونات أو البخار أو درجات الحرارة المنخفضة. ويجب أن يستند الحكم الفعلي إلى الوسط المحدد وتركيزه ودرجة حرارته وضغطه ومدة التعرُّض.

٩. تقييم فحص مراقبة الجودة للمشتريات للحلقات المطاطية الدائرية

أ. الفحص العام للمشتريات الداخلة

يطبَّق على التطبيقات العامة التي تمنع الغبار وتعمل عند ضغط منخفض وغير حاسمة من حيث السلامة ويسهل استبدالها.

ب. فحص الواردات للتطبيقات الحرجة

ينطبق على الأنظمة الهيدروليكية والهوائية ذات الضغط العالي، وأنظمة الوقود والفرامل وسوائل التبريد، والمعدات الطبية والغذائية والفراغية وأشباه الموصلات والفضائية، والمعدات التي لا تحتاج إلى صيانة على المدى الطويل إلخ.

١٠. نموذج قائمة فحص مدخلات الجودة (IQC) الجاهزة للاستخدام المباشر

التركيز على موظفي الجودة والمشتريات وإدارة الموردين

للموظفين المسؤولين عن الجودة

التركيز ليس على «هل كانت أبعاد هذه الدفعة خارج الحدود المسموح بها؟»، بل على إنشاء «اتجاه الأداء للدفعة»: يُوصى بإنشاء مخطط اتجاهي شهري أو فصلي للمورِّد يشمل الصلادة ومقاومة الشد والاستطالة وانضغاط التحميل. فإذا اقترب الاتجاه الشهري لمورِّد معين من الحد الأدنى، حتى لو كانت جميع الدفعات مؤهلة، فيجب إدراجه ضمن مراقبة المخاطر.

للموظفين المسؤولين عن المشتريات

يجب صياغة مواصفات المشتريات بوضوح. مثال خاطئ: «حلقة O، لون أسود، درجة صلادة ٧٠، وفق العينة.» الطريقة الأفضل في الصياغة: «حلقة O، المادة: FKM، الصلادة: ٧٥±٥ حسب مقياس شور A، الأبعاد وفق الرسم رقم XXX، الإصدار جيم، المظهر وفق المعيار ISO 3601-3، الدرجة نون، أو وفق معيار الشركة، ويجب أن تتضمن شهادة التحليل (COA) الصلادة ومقاومة الشد والاستطالة وانضغاط التحميل؛ ويجب أن تكون كل دفعة قابلة للتتبع إلى دفعة المركب ودفعة التصلب.»

للموظفين المسؤولين عن إدارة الموردين

يجب أن تركز مراجعة المورِّد على الأسئلة التالية: هل يستطيع المورِّد تتبع دفعة المركَّب ودفعة الخلط ودفعة التصلُّب ودفعة الشحن؟ وهل يمتلك نظام إدارة القوالب والتحكم في منحنى التصلُّب وفحص القطعة الأولى والتفتيش الدوري والتفتيش النهائي ونظام الاحتفاظ بالعينات؟ وهل يمكنه توفير قدرة على اختبار الخصائص الفيزيائية أو تقرير جهة خارجية؟ وهل يُبلغ مقدَّمًا عن أي تغيُّر في الصيغة أو المواد الأولية أو مكان المنشأ أو العملية أو القوالب؟ وهل يطبِّق معالجة حلقة الإغلاق الثمانية (8D) للمرتجعات من العملاء وحالات التسرب؟

١٢. المفاهيم الخاطئة الشائعة

المفهوم الخاطئ الأول: الموافقة على الأبعاد تعني الموافقة الكاملة. خاطئ. فالأبعاد تعبِّر فقط عن التوافق الهندسي، ولا تمثِّل خصائص المادة أو عملية التصلُّب أو مقاومتها للوسائط أو أدائها في الإحكام على المدى الطويل.

المفهوم الخاطئ الثاني: موافقة درجة الصلادة تعني أن المادة سليمة تمامًا. خاطئ. يمكن أن تُنتج مواد مختلفة صلادة متشابهة، لكن مقاومتها للزيت والحرارة وبخار الماء والوقود والمواد الكيميائية تختلف تمامًا.

الاعتقاد الخاطئ الثالث: تقديم المورِّد شهادة مطابقة يعني أنه لا حاجة لأي اختبارات. خاطئ. يجب أن تتضمَّن شهادة المطابقة بيانات قياس فعلية ومعيار الاختبار وارتباط الدفعة بصحة التقرير. ويجب إعادة اختبار الأجزاء الحرجة دوريًّا.

الاعتقاد الخاطئ الرابع: عيوب المظهر تؤثِّر فقط على المظهر الخارجي. خاطئ. يمكن أن تؤثِّر عيوب سطح الحلقة O، مثل التشققات والفقاعات والزائدة البلاستيكية (الفلش) والتلوث، تأثيرًا مباشرًا على إحكام الإغلاق.

الاعتقاد الخاطئ الخامس: يمكن تجاهل نسبة الانضغاط المتبقّي. خاطئ. بالنسبة لإحكام الإغلاق على المدى الطويل، غالبًا ما تعكس نسبة الانضغاط المتبقّي عمر الإحكام الافتراضي أكثر من الأبعاد الأولية.
