أنا حلقة O-ring لا تُحكِم الختم عبر «سد الفراغ»، بل تعتمد على التشوه المرن الناتج عن الضغط المسبق بعد التركيب، ما يشكّل إجهاد تلامس مستمرًا بين الحفرة والسطح المتصل؛ وعند ازدياد ضغط الوسيط، يدفع هذا الضغط الحلقة الدائرية أكثر نحو الجانب ذي الضغط الأدنى، فيُعزِّز الختم التلامسي أكثر فأكثر — وهذه الظاهرة تُعرف بتأثير الختم ذاتي التنشيط.

يمكن اعتبار الحلقة الدائرية عنصرًا مرنًا «يضغط تلقائيًّا وبقوة على سطح الختم بعد خضوعه للضغط المسبق.»

١. جوهر ختم الحلقة الدائرية: ليس السدّ، بل الضغط المحكم

يظنُّ العديد من العملاء المبتدئين أن وظيفة حلقة الأوكسيجين هي إغلاق الفجوة بين الحفرة والمكوِّن بإحكام.

هذه الفكرة ليست دقيقةً بما يكفي.

والواقع هو أن الفجوات المجهرية، وخشونة السطح، وتسامح التجميع، والتمدُّد الحراري/الانكماش البارد توجد دائمًا بين الأسطح الميكانيكية المتداخلة. ولا يمكن لحلقة الأوكسيجين أن تملأ كل المساحة تمامًا كما يفعل الماء؛ بل ما تقوم به فعليًّا هو: أن تولِّد، عبر الانضغاط المرن، إجهاد اتصالٍ كافٍ على سطح الإغلاق، مما يمنع مسار التسرب للوسيط.

أي أن إغلاق حلقة الأوكسيجين يعتمد على ثلاثة شروط أساسية:

فبدون انضغاط مبدئي، تكون حلقة الأوكسيجين ببساطة مستقرة داخل الحفرة؛ أما عند وجود انضغاط مبدئي فقط، فإنها تكتسب قدرتها الإغلاقية.

٢. ما الذي يحدث أثناء التركيب: يصبح المقطع العرضي الدائري مضغوطًا ومُفلَّطًا

المقطع العرضي للحلقة (O-ring) دائري في حالتها الأصلية. وعند تركيبها في الحفرة، ثم ضغط الجزء المقابل عليها، تُضغط الحلقة.

ويمكن تبسيط ذلك على النحو التالي:

قبل التركيب: المقطع العرضي للحلقة دائري.

بعد التركيب: يصبح المقطع العرضي للحلقة مضغوطًا ومُفلَّطًا، وتتم محاذاة سطح الختم العلوي–السفلي أو الداخلي–الخارجي بإحكام.

وعلى سبيل المثال، في ختم شعاعي (radial seal)، يوجد جانب منخفض الضغط وجانب عالي الضغط، وبينهما سطح التماس، بينما تُولِّد الحلقة المضغوطة الملامسة للحفرة إجهاد تماس — وهذا الإجهاد بالغ الأهمية.

وبعد الضغط، تُنتج الحلقة قوة ارتداد مرونية. وتتحول هذه القوة إلى إجهاد تماس عند واجهة الختم. وبما أن إجهاد التماس عند واجهة الختم كافٍ، يصعب على الوسيط النفاذ عبر الفجوة المجهرية بين الأجزاء المعدنية أو البلاستيكية أو غيرها من الأجزاء المتلامسة.

٣. الانضغاط المبدئي: النقطة الابتدائية لختم الحلقة المطاطية (O-Ring)

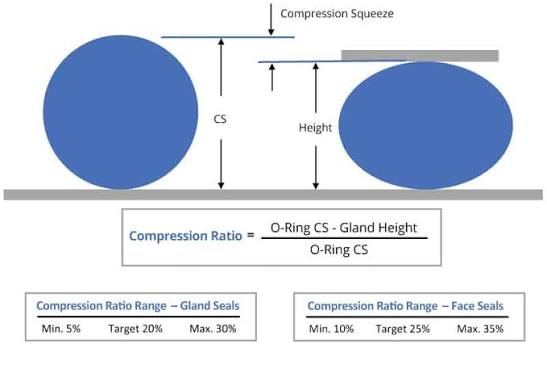

الانضغاط المبدئي، ويُسمى أيضًا مقدار الانضغاط أو نسبة الانضغاط أو التَّعَجُّن، هو مدى انضغاط الحلقة المطاطية بشكل مسطّح بعد تركيبها.

على سبيل المثال، حلقة مطاطية قطرها العرضي ٣,٠٠ مم، فإذا انضغطت بعد التركيب فبلغ قطرها الفعلي ٢,٥٥ مم، فإن مقدار الانضغاط يكون: ٣,٠٠ مم − ٢,٥٥ مم = ٠,٤٥ مم. أما نسبة الانضغاط فهي: ٠,٤٥ ÷ ٣,٠٠ = ١٥٪.

وتؤثر هذه النسبة مباشرةً في أداء الختم.

وبالتالي، ليس المقصود أن يكون المقطع الدائري المطاطي (O-ring) مضغوطاً أكثر ما يمكن. بل يحتاج إلى كمية ضغط معقولة. ومن الناحية البيعية والمشتريات، هذه النقطة بالغة الأهمية: فلا يجب أن يكتفي العملاء بالنظر إلى أبعاد المقطع الدائري المطاطي فحسب، بل لا بدّ من فهم أبعاد الحفرة (groove) والمسافة التلامسية بين الأجزاء (mating clearance) وضغط التشغيل المُستخدَم في الوقت نفسه.

٤. إجهاد التلامس: القوة الحقيقية التي تمنع التسرب

سرّ إحكام المقطع الدائري المطاطي (O-ring) لا يكمن في «هل هناك تلامس أم لا؟»، بل في «هل التلامس كافٍ من حيث الشدة؟».

وعندما يُضغَط المقطع الدائري المطاطي حتى يصبح مسطّحاً، فإنه يشكّل حلقةً من منطقة تلامسٍ متواصلةٍ مع سطح الإحكام؛ ويُسمّى الإجهاد الناتج عن هذا الضغط «إجهاد التلامس».

ويُمكن تفسير ذلك على النحو التالي: إن الوسيط يسعى للاختراق عبر الفجوة، بينما يستخدم المقطع الدائري المطاطي (O-ring) إجهاد التلامس لإغلاق هذه الفجوة بإحكام؛ وبما أن إجهاد التلامس كافٍ، فإن الوسيط لا يستطيع الاختراق.

إذا كانت إجهاد التماس منخفضة جدًّا، فقد تتسلل الوسط عبر الحفر الصغيرة السطحية أو الخدوش أو الآثار الخشنة المماثلة. أما إذا كان إجهاد التماس كافيًا، فيمكن أن يُضغَط الحشية الدائرية (O-ring) لتغلق هذه القنوات الصغيرة للتسرب. ولذلك، لا يعتمد إحكام الختم بواسطة الحشية الدائرية على «أن تتطابق الشكل عرضيًّا مع الفراغ»، بل يعتمد على «الانضغاط المستمر».

٥. التشوه المرن: لماذا يمكن للحشية الدائرية أن تضغط لفترة طويلة ضد سطح الختم

حلقات O تصنع عادةً من المطاط أو مواد الإيلاستومر، مثل NBR وFKM وEPDM وVMQ وHNBR وغيرها.

تتميَّز هذه الفئة من المواد بخاصيةٍ هامة:

فبعد انضغاطها، تتشوَّه لكنها تميل باستمرار إلى استعادة شكلها الأصلي.

وتُسمَّى هذه الميلية للاستعادة بالمرونة.

وبعد التركيب، تنضغط الحشية الدائرية بشكل مسطح، لكنها تستمر في محاولة استعادة مقطعها العرضي الدائري. وبما أنها مقيدة بالأخدود المحيط بها والسطح المتصل به، فلا يمكنها الاستعادة الكاملة، وبالتالي تواصل ممارسة الضغط نحو سطح الختم.

وهذا هو قوة الختم الناتجة عن التشوه المرن.

إذا فقدت المادة مرونتها، مثل التقدم في العمر أو التصلب أو الهشاشة عند درجات الحرارة المنخفضة أو التشوه الدائم الناتج عن الضغط المفرط، فإن حلقة الأُو لا يمكنها الاستمرار في الضغط بإحكام على سطح الإغلاق، وتتراجع قوة الإغلاق.

وهذا أيضًا هو السبب في فشل حلقة الأُو بعد فترة من الاستخدام: ليس لأنها «لم تعد في موضعها الأصلي»، بل لأنها فقدت القدرة الكافية على الانبعاث المرن.

٦. عند ازدياد ضغط الوسيط: تُدفع حلقة الأُو أكثر نحو جانب الضغط المنخفض

يتميَّز إغلاق حلقة الأُو بخاصيةٍ بالغة الأهمية: وهي تفعيلها بواسطة ضغط الوسيط.

في النظام ذي الضغط، يدخل الوسيط من الجانب عالي الضغط إلى الفراغ الموجود في الحوض، مُمارِسًا قوة دفع على حلقة الأُو.

تدفع هذه القوة حلقة الأُو نحو جانب الضغط المنخفض، ما يؤدي إلى زيادة ضغطها على سطح الإغلاق وحافة الحوض من جانب الضغط المنخفض.

رسم بياني بسيط: من جانب الضغط العالي، يدفع ضغط الوسيط حلقة الأُو نحو جانب الضغط المنخفض.

مع ازدياد الضغط، يُحدث الحلق المطاطي تأثيرًا أقوى في الإحكام.

وهذا ما يُعرف باسم الإحكام الذاتي التنشيط، ويُسمى أيضًا الإحكام المدعوم بالضغط أو الإحكام النشط بالضغط.

منطقه الأساسي هو: قوة الإحكام الأولية = ناتجة عن الانضغاط المبدئي؛ وقوة الإحكام بعد ازدياد الضغط = تتعزَّز أكثر بفعل ضغط الوسيط.

وبالتالي، ضمن نطاق التصميم المعقول، كلما ارتفع الضغط زادت قوة تماس الحلق المطاطي عند جانب الضغط المنخفض، وأصبح الإحكام أشد.

٧. الإحكام الذاتي التنشيط لا يزداد بلا حدود

ويجب هنا التأكيد بشكل خاص:

فكلما ارتفع ضغط الوسيط زادت قوة تماس الإحكام، لكن هذا لا يعني أن الحلق المطاطي يمكنه التحمُّل عند ضغوط مرتفعة بلا حدود.

وإن للإحكام الذاتي التنشيط حدًّا تصميميًّا.

وعندما يتجاوز ضغط الوسيط النطاق المسموح به للحلق المطاطي والأخدود والفراغ بين الأجزاء المتلاصقة، فقد يفشل الحلق المطاطي.

ومن أشكال الفشل النموذجية:

لذلك لا يمكن لممثلي المبيعات أو الموظفين الفنيين أن يخبروا العملاء ببساطة: كلما زاد الضغط، زادت كفاءة إحكام حلقة الـ O.

والعبارة الأدق هي: ضمن النطاق المسموح به في التصميم، يؤدي ضغط الوسيط إلى تعزيز قوة التلامس الإحكامي لحلقة الـ O؛ لكن عند تجاوز الحدود المسموحة للمادة، أو للأخدود، أو للمسافة بين الأجزاء، أو لظروف التشغيل، قد تخرج حلقة الـ O من مكانها (تتعرّض للانزياح)، أو تشوه بشكل دائم، أو تتضرر، ما يؤدي في النهاية إلى التسرب.

٨. العملية الكاملة لختم الحلقة المطاطية (O-Ring)

يمكن تقسيم ختم الحلقة المطاطية (O-Ring) إلى أربع مراحل.

المرحلة الأولى: تركيب الحلقة في الحفرة

تُركَّب الحلقة المطاطية داخل الحفرة. وفي هذه اللحظة، إذا لم تكن هناك بعدُ ضغطة من العنصر المقابل، فإنها تبقى مجرد عنصر مرن، وقد لا تكون قد شكلت ختمًا فعّالًا بعد.

المرحلة الثانية: الضغط أثناء التجميع

بعد تركيب العنصر المقابل، تُضغَط الحلقة المطاطية وتتعرض للتشوه المرن. وعند هذه النقطة، يتكون إجهاد تماس ابتدائي، وتكتسب الحلقة المطاطية قدرتها الأساسية على الختم.

المرحلة الثالثة: ارتفاع ضغط الوسيط

يدخل الوسيط إلى الجانب عالي الضغط، ويؤثِّر بقوة دافعة على الحلقة المطاطية. فتدفع الحلقة نحو الجانب منخفض الضغط، مما يعزِّز تلامس الختم أكثر فأكثر.

المرحلة الرابعة: الختم المستقر أو الفشل

إذا كان التصميم مناسبًا، فإن الحلقة المطاطية تحقِّق ختمًا مستقرًّا تحت تأثير الضغط. أما إذا تجاوز الضغط أو الحرارة أو الفجوة أو المادة أو تصميم الحفرة النطاق المسموح به، فقد يحدث فشل.

٩. لماذا لا تُعتبر الحلقات المطاطية (O-Rings) مجرد «سد الفجوة» فقط

العبارة «سد الفجوة» تُولِّد بسهولة ثلاث مفاهيم خاطئة.

المفهوم الخاطئ الأول: طالما كانت الأبعاد قريبة، يمكنها إنجاز الإغلاق

خطأ.

أبعاد الحلقة المطاطية ليست سوى الأساس. أما العوامل الحقيقية التي تحدد فعالية الإغلاق فهي: أبعاد الحوض (groove)، ومعدل الانضغاط، ومعدل التمدد، وصلادة المادة، والفراغ بين السطحين المتلاصقين (mating clearance)، وخشونة السطح، وضغط الوسيط، ومدى درجة الحرارة، وتوافق المادة مع الوسيط، وما إذا كان الإغلاق ثابتًا أم ديناميكيًّا.

نفس الحلقة المطاطية، عند تركيبها في حوض مختلف، قد تؤدي إلى فعالية إغلاق مختلفة تمامًا.

المفهوم الخاطئ الثاني: كلما زادت خشونة الحلقة المطاطية، كانت أفضل

خطأ.

عادةً ما تمتلك الحلقة المطاطية ذات المقطع العرضي السميك قدرة أكبر على التحمُّل عند التشوه، لكن هذا لا يعني بالضرورة أنها أفضل.

إذا لم يُصمَّم الحوض بالتكامل مع الحلقة المطاطية، فقد يؤدي استخدام حلقة سميكة جدًّا إلى: صعوبة التركيب، وانضغاط مفرط، وقوة احتكاك مرتفعة جدًّا، وقطع أو تلف الحلقة المطاطية، وامتلاء الحوض بشكل زائد، وتشوه الحلقة أو تمدُّدها بسبب الوسيط دون وجود مساحة كافية لاستيعاب ذلك.

يجب أن يتم تصميم الحشية الحلزونية (O-ring) مع القناة بشكل مشترك — فهي ليست مواصفة واحدة تُطلب بمفردها لـ"تبدو أكثر صلابة".

الاعتقاد الخاطئ الثالث: كلما زاد الضغط، زادت موثوقية الختم

ليس صحيحًا تمامًا.

في نطاق معقول، يُنتج الضغط تأثير ختم ذاتي التنشيط. ولكن عندما يصبح الضغط مرتفعًا جدًا، تُدفع الحشية الحلزونية (O-ring) نحو الفراغ، وقد يحدث فشل في الضغط.

عندما يلزم توسيع نطاق ضغط التصميم، عادةً ما يلزم النظر في: حشية حلزونية (O-ring) ذات صلابة أعلى؛ فراغ مطابقة أصغر؛ هيكل قناة أكثر ملاءمة؛ إضافة حلقة دعم؛ اختيار مادة ذات مقاومة أفضل للضغط؛ وإعادة تقييم هيكل الختم.

10. الفروق بين الختم الثابت والختم الديناميكي

يمكن تقسيم ختم الحشية الحلزونية (O-ring) إلى ختم ثابت وختم ديناميكي.

ختم ثابت

الختم الثابت هو حيث لا توجد حركة نسبية بين أسطح الختم، مثل الشفاه، وأغطية النهايات، وموصلات الأنابيب، ووصلات جسم الصمامات، إلخ.

في الأختام الثابتة، يعتمد حلق التوصيل الحلقي بشكل رئيسي على: الانضغاط المبدئي + تأثير ضغط الوسيط الذاتي.

تتسم الأختام الثابتة بمتطلبات منخفضة نسبيًّا فيما يتعلَّق بالاحتكاك، لذا يمكن التحمُّل بكمية انضغاط أكثر ليونة نسبيًّا.

ختم ديناميكي

الختم الديناميكي هو ذلك الذي يوجد فيه حركة نسبية تذبذبية أو دورانية أو ترددية بين أسطح الختم، مثل ختم المكبس أو ساق الصمام أو ختم العمود.

في الأختام الديناميكية، لا يقتصر الأمر على الختم فحسب، بل يجب أيضًا مراعاة العوامل التالية: الاحتكاك، والتآكل، والتزييت، والسرعة، وارتفاع درجة الحرارة، ومقاومة التشغيل الأولي، وخشونة السطح، وتسطيح حافة الحفرة.

لا يمكن في الختم الديناميكي أن يركِّز المرء فقط على زيادة الانضغاط المبدئي.

لأن الانضغاط الشديد جدًّا، رغم تحسُّن الختم الأولي، يؤدي إلى ازدياد الاحتكاك والتآكل، ما يقلِّل بدوره عمر الختم.

أحد عشر: الفهم الأهم للموظفين المختصين بالمبيعات والمشتريات.

وبالنسبة للموظفين المختصين بالمبيعات والمشتريات، يمكن تلخيص آلية ختم حلق التوصيل الحلقي في خمس جُمَل:

يعتمد حلق التوصيل الحلقي في بدء الختم على الانضغاط المبدئي. بعد التجميع، يُضغط الحلقة بشكل مسطح، ما يُنتج إجهاد تلامس ابتدائي.

تعتمد حلقة الأُو على قوة الارتداد المطاطي للحفاظ على الإغلاق. يجب أن تمتلك المادة مرونة كافية لتتمكن من الضغط لفترة طويلة على سطح الإغلاق.

تعتمد حلقة الأُو على إجهاد التلامس لمنع التسرب. ليست مجرد ملء للفراغ، بل ضغطٌ يُغلق مسار التسرب.

زيادة ضغط الوسيط تعزز الإغلاق. يدفع الضغط حلقة الأُو نحو الجانب ذي الضغط المنخفض، ما يشكّل إغلاقاً ذاتي التنشيط.

تجاوز الحدود المصممة يؤدي إلى الفشل. كلٌّ من الضغط ودرجة الحرارة والفتحة والمواد وتصميم الحفرة غير المتوافقة يؤدي إلى التسرب أو التلف.
