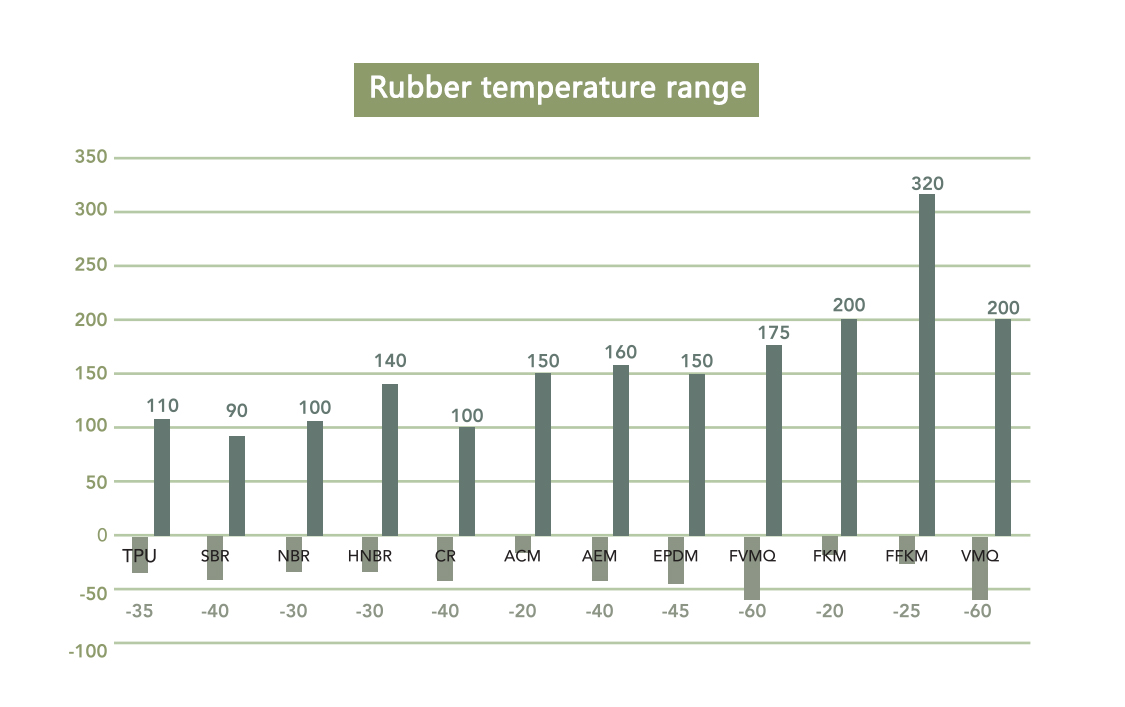

Selección del material elastómero para juntas tóricas

Caucho de nitrilo (NBR):
El rendimiento depende principalmente del contenido de ACN, que varía entre el 18 % y el 50 %. En términos generales, presentan buenas propiedades mecánicas y pueden utilizarse en un rango de temperatura operativa de -30 °C a +100 °C (alcanzando hasta +120 °C durante períodos cortos).
La fórmula de caucho de nitrilo confirmada puede utilizarse a temperaturas tan bajas como -60 °C. Se utiliza principalmente para aceites minerales y grasas lubricantes.

Viton (FKM):
Según las diferencias en estructura y contenido de flúor, puede haber variaciones en la resistencia química y flexibilidad en frío. Es reconocido por su no inflamabilidad, baja permeabilidad al aire y excelente resistencia al ozono, a la intemperie y a la luz. El rango de temperatura operativa para su aplicación es de -20 °C a +200 °C (alcanzando hasta +230 °C durante períodos cortos).
La fórmula especial puede utilizarse a temperaturas tan bajas como -35 ℃, y también se usa frecuentemente a altas temperaturas en combinación con aceite mineral y grasa lubricante.

Caucho de etileno-propileno-dieno (EPDM):
Presentan una excelente resistencia al calor, al ozono y al envejecimiento. Además, poseen altos niveles de elasticidad, un rendimiento superior a bajas temperaturas y buenas propiedades aislantes. El rango de temperatura de funcionamiento para su aplicación va desde -45 ℃ hasta +150 ℃ (alcanzando hasta +175 ℃ durante períodos cortos). Para tipos vulcanizados y curados, el rango puede reducirse de -45 ℃ a +120 ℃ (alcanzando hasta +150 ℃ durante períodos cortos).
Se utiliza comúnmente en aplicaciones que implican líquido de frenos (basado en etilenglicol) y agua caliente.

Caucho nitrílico hidrogenado (HNBR):
Se produce mediante la argonación selectiva de grupos nitrilo. Su rendimiento depende del contenido de ACN, que varía entre el 18% y el 50%, así como del nivel de saturación. Presenta buenas propiedades mecánicas. Cuando está en contacto con aceite mineral y grasa lubricante, el rango de temperatura de operación aplicable va desde -30 ℃ hasta +140 ℃ (hasta +160 ℃ por períodos cortos). Formulaciones especiales pueden utilizarse a temperaturas tan bajas como -40 ℃.

Silicona (SIL):
Posee una excelente resistencia al calor, flexibilidad en frío y propiedades dieléctricas, destacándose particularmente su resistencia al oxígeno y al ozono. Dependiendo del material, el rango de temperatura de operación está entre -60 ℃ y +200 ℃ (incluso puede usarse hasta +230 ℃ por períodos cortos).
Se utiliza comúnmente en las industrias médica y alimentaria.

Caucho de cloropreno (CR):
En general, exhiben una resistencia relativamente buena al ozono, a la intemperie, a productos químicos y al envejecimiento. Además, poseen buena resistencia a la inflamabilidad, excelentes propiedades mecánicas y flexibilidad en frío. El rango de temperatura de operación está entre -40℃ y +100℃ (hasta +120℃ por períodos cortos). Algunos tipos especiales pueden utilizarse a temperaturas tan bajas como -55℃.
Puede utilizarse en aplicaciones de sellado, como con refrigerantes, aplicaciones exteriores y en la industria de adhesivos.

Copolímero de acrilato (ACM):
Exhibe una excelente resistencia al ozono, a la intemperie y al aire caliente, a pesar de mostrar únicamente una resistencia física moderada, baja elasticidad y capacidades relativamente limitadas a bajas temperaturas. El rango de temperatura de operación es de -20℃ a +150℃ (hasta +175℃ por períodos cortos). Algunos tipos especiales pueden utilizarse a temperaturas tan bajas como -35℃.
Utilizados principalmente en aplicaciones automotrices, estos materiales requieren una resistencia especial a lubricantes que contienen muchos aditivos (incluido azufre) a altas temperaturas.

Perfluoroelastómero (FFKM):
Exhibe una amplia resistencia química similar al PTFE y buena resistencia al calor. Dependiendo del material, el rango de temperatura de operación está entre -25 ℃ y +240 ℃, y formulaciones especiales pueden utilizarse a temperaturas de hasta +325 ℃.
Su aplicación se observa principalmente en las industrias química y semiconductor, así como en todas las aplicaciones que involucran ambientes corrosivos o altas temperaturas.

Nota:
Al seleccionar materiales para juntas tóricas (O-rings), debe considerarse la compatibilidad química. Nuestra empresa ha realizado pruebas de inmersión bajo condiciones de laboratorio y puede ofrecer recomendaciones para la selección de materiales.
Pruebas de laboratorio relativamente a corto plazo pueden no alinearse completamente con todos los aditivos e impurezas que puedan existir en aplicaciones a largo plazo. Por lo tanto, antes de seleccionar materiales, es esencial asegurarse de que todos los aspectos de la aplicación, como temperatura elevada, deformación por compresión, dureza, resistencia al desgaste y expansión térmica, sean cuidadosamente considerados. Se recomienda que los usuarios realicen sus propias pruebas para confirmar si los materiales seleccionados son adecuados para cada aplicación.
