Encapsulado con FEP/PFA Anillos O son más adecuados para escenarios en los que el medio es altamente corrosivo, pero la junta aún necesita compensación elástica; las juntas tóricas de PTFE sólido son más adecuadas para aplicaciones de sellado estático únicamente, ranura fácil de instalar, fuerza de compresión controlable y prioridad en resistencia química extrema y limpieza. Ninguno sustituye completamente una junta de goma convencional Junta tórica , y especialmente no deben emplearse de forma casual en sellos dinámicos de alta frecuencia, lodos abrasivos ni escenarios que requieran instalación con gran estiramiento.

1. Diferencia esencial: uno es una «junta elástica compuesta», el otro es una «junta estática plástica»

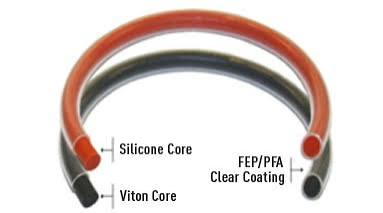

Las juntas tóricas encapsuladas en FEP/PFA suelen estar compuestas por una capa externa de encapsulación de fluoroplástico FEP o PFA, junto con un núcleo elástico interno de silicona VMQ o caucho fluorado FKM. La cubierta externa ofrece una resistencia química similar a la del PTFE, mientras que el núcleo elástico interno proporciona recuperación tras compresión y precarga de sellado; los datos industriales también las definen claramente como aquellas en las que la capa de encapsulación aporta la recuperación tras compresión y la precarga de sellado, la capa externa es químicamente resistente y el núcleo interno actúa como elemento estático de sellado sin líneas de soldadura.

Las juntas tóricas sólidas de PTFE están fabricadas íntegramente en material PTFE, que por sí mismo es químicamente resistente y presenta buena limpieza, pero no son elastómeros de caucho y carecen de la capacidad de recuperación elástica propia del caucho; se utilizan principalmente para sellado estático de ejes, sellado de bridas o en estructuras donde la falta de recuperación elástica puede considerarse una limitación controlable, siempre que se preste especial atención durante el diseño y la instalación.

Por lo tanto, cuando el cliente pregunta «¿cuál es mejor entre una junta tórica encapsulada y una junta tórica sólida de PTFE?», no se debe responder directamente cuál es mejor, sino determinar primero: ¿requiere esta posición compensación elástica? ¿Es suficiente el espacio de instalación? ¿Es el medio corrosivo o abrasivo? ¿Se necesitan desmontajes y montajes frecuentes?

2. ¿Para qué escenarios son adecuadas las juntas tóricas encapsuladas en FEP/PFA?

2.1 Medios químicamente agresivos, pero que aún requieren recuperación elástica de la junta tórica

Esta es la aplicación clásica de las juntas tóricas encapsuladas. Muchos medios químicos provocan hinchazón, endurecimiento, disolución o deformación permanente por compresión en elastómeros como NBR, EPDM y FKM; sin embargo, usar directamente juntas tóricas sólidas de PTFE puede causar fugas en etapas avanzadas debido a una recuperación insuficiente, fugas posteriores a ciclos térmicos o inestabilidad durante la instalación. La junta tórica encapsulada ocupa justamente una posición intermedia: la capa externa aísla del medio corrosivo, los disolventes y los líquidos de limpieza, mientras que la capa interna de VMQ o FKM sigue aportando sellado elástico.

Las posiciones adecuadas incluyen: bridas de tuberías químicas, tapas de recipientes de reacción, carcasas de filtros, juntas estáticas del cuerpo de bombas, conexiones del cuerpo de válvulas, ventanas de observación, tapas finales, conexiones de cartuchos, puertos de muestreo y puertos para instrumentos, entre otros.

2.2 Escenarios en los sectores alimentario, farmacéutico y biológico que requieren superficies de contacto limpias

La superficie de la capa de encapsulación de FEP/PFA es limpia, presenta baja adherencia y bajo coeficiente de fricción, y el material en sí es apto para aplicaciones médicas relacionadas con la higiene y la desinfección. Los datos del proveedor también indican que las juntas tóricas encapsuladas son aplicables en los sectores químico, farmacéutico y alimentario, debido a su compatibilidad química, seguridad fisiológica y menor permeabilidad.

Las aplicaciones típicas incluyen: sistemas de limpieza CIP/SIP, tuberías farmacéuticas, válvulas para alimentos y bebidas, accesorios de grado sanitario, filtros, equipos de llenado, válvulas de muestreo y sellos similares.

2.3 Juntas estáticas en la industria de válvulas, no juntas dinámicas de vástago de válvula de alta frecuencia

En la industria de válvulas, las juntas tóricas encapsuladas en FEP/PFA son adecuadas para tapas de válvulas, conexiones de válvulas, tapas extremas, bridas del cuerpo de la válvula, interfaces de actuadores y sellos estáticos o dinámicos de baja frecuencia similares. Los datos de los proveedores sitúan ampliamente a las juntas tóricas encapsuladas como principalmente utilizadas para sellado estático axial o radial.

Sin embargo, no son adecuadas para actuar directamente como sellos de vástago de válvula de alta frecuencia recíproca, sellos de eje rotativo o sellos dinámicos para medios con partículas. La razón es que la capa externa de FEP/PFA es resistente a la corrosión, pero relativamente delgada; la fricción dinámica, las aristas afiladas, el estiramiento, la torsión, la abrasión y las marcas de molde pueden dañar la capa de encapsulación.

2.4 Escenarios que requieren una compensación de sellado superior a la del PTFE sólido

Si una cara de sellado presenta un ligero error de mecanizado, fluctuaciones de temperatura o de presión, arranque a baja presión o desmontajes repetidos, la insuficiente capacidad de recuperación del PTFE sólido puede convertirse en un punto crítico; en tales casos, la junta tórica encapsulada, al poseer elasticidad interna, suele mantener mejor la tensión de contacto que el PTFE sólido. Los datos del proveedor también indican que la cubierta externa de la estructura encapsulada ofrece protección, mientras que el núcleo interno aporta compresión, recuperación y fuerza de sellado.

En estas aplicaciones, los clientes suelen entender la junta tórica encapsulada como una solución de compromiso: «más resistente químicamente que el caucho y más elástica que el PTFE».

3. ¿Cómo seleccionar encapsulación de FEP o encapsulación de PFA?

La encapsulación de FEP suele ser una solución más común y económica, aplicable a la mayoría de los sellos estáticos convencionales en industrias química, alimentaria y farmacéutica; la temperatura máxima de uso continuo del material FEP es habitualmente de aproximadamente 205 °C, aunque dicha temperatura varía según el fabricante, la estructura y el núcleo.

La encapsulación de PFA es adecuada para escenarios con temperaturas más elevadas, limpieza más rigurosa y ciclos térmicos más pronunciados, donde se exige un rendimiento superior en resistencia al desgarro; los datos del proveedor suelen destacar que el PFA tiene mayor resistencia mecánica y mejor desempeño contra grietas por desgarro, y que su temperatura de trabajo puede alcanzar hasta 260 °C.

Juicio sencillo:

4. ¿Para qué son adecuados el núcleo elástico VMQ y el núcleo elástico FKM?

El núcleo de silicona VMQ es blando, requiere baja fuerza de compresión y conserva bien su flexibilidad a bajas temperaturas; es adecuado para aplicaciones de baja presión, industria alimentaria, farmacéutica y equipos para salas limpias, así como para estructuras de ajuste más frágiles fabricadas con vidrio o plástico. Tanto el núcleo de silicona sólido como el hueco son comunes; el núcleo de silicona hueco presenta menor compresión y resulta apropiado para estructuras con espacio limitado o en escenarios donde la estanqueidad es especialmente sensible.

El núcleo de caucho fluorado FKM ofrece normalmente un mejor comportamiento frente a la deformación permanente por compresión, mayor resistencia al aceite, combustibles, algunos disolventes y sellado estático a largo plazo a altas temperaturas. Algunos datos también indican que, si la capa de encapsulación resulta dañada, el núcleo FKM resiste mejor el ataque químico.

Pero debe subrayarse: la capacidad de resistencia química del anillo tórico encapsulado proviene principalmente del FEP/PFA exterior, y no debe suponerse que el núcleo interior pueda entrar en contacto directo con el medio durante largos periodos.

5. ¿En qué escenarios son adecuados los anillos tóricos de PTFE sólido?

5.1 Solo para sellado estático, y la ranura permite una instalación sencilla

Los anillos tóricos de PTFE sólido resultan especialmente adecuados para superficies terminales, bridas, ventanas de observación, orificios de inspección, uniones de tuberías y otras posiciones de sellado estático similares; Trelleborg clasifica los anillos tóricos de PTFE como aptos para aplicaciones axiales estáticas o tipo brida, caracterizadas por su resistencia a casi todos los productos químicos y a altas temperaturas, además de permitir un mecanizado preciso.

En otras palabras, los anillos tóricos de PTFE sólido se asemejan más a una junta circular de PTFE que a un anillo tórico tradicional de caucho; únicamente requieren una ranura con abertura suficiente, compresibilidad, una superficie de sellado plana y no necesitan estiramiento significativo durante la instalación, lo que les permite aprovechar plenamente sus ventajas de alta resistencia a la corrosión y limpieza.

5.2 Medio extremadamente corrosivo y sin deseo de ningún núcleo de caucho

Algunos clientes no desean que su pieza de sellado contenga ningún ingrediente de caucho, o bien temen la extracción, la contaminación, la disolución, el envejecimiento o la permeación de medios que ataquen el núcleo interno. En tales casos, los anillos tóricos de PTFE sólido resultan más adecuados. Estos anillos tóricos de PTFE se utilizan frecuentemente cuando el elastómero no puede cumplir en absoluto los requisitos de estabilidad química o térmica en las condiciones de trabajo, y se aplican ampliamente en las industrias química, petroquímica, médica y alimentaria.

Las aplicaciones típicas incluyen: tuberías de ácidos y álcalis fuertes, sistemas de disolventes, equipos químicos de alta pureza, instalaciones de laboratorio, equipos para procesos húmedos en la industria de semiconductores y juntas estáticas para equipos alimentarios y farmacéuticos.

5.3 Dimensiones especiales, lotes pequeños, necesidad de mecanizado y entrega rápida

Los anillos de sellado de PTFE sólido suelen fabricarse mediante mecanizado, no necesariamente con moldes de caucho; por lo tanto, resultan más flexibles para dimensiones especiales, secciones transversales no estándar y pedidos de pequeños lotes. Los datos también indican que los anillos de sellado de PTFE pueden ofrecer dimensiones especiales mediante mecanizado.

Esto resulta muy valioso para piezas de mantenimiento, sustitución de equipos antiguos, bridas no estándar, especificaciones especiales y sustitución localizada de equipos importados.

6. Principales riesgos de los anillos de sellado de PTFE sólido

6.1 Recuperación insuficiente

El PTFE carece de la capacidad de recuperación propia de los elastómeros de caucho; los datos señalan explícitamente que la recuperación elástica del anillo de sellado de PTFE es muy débil, por lo que el diseño del sistema de sellado y de la instalación debe abordar específicamente este aspecto.

Esto significa que, una vez que la superficie de sellado presenta arañazos, carece de planicidad suficiente, o se producen dilatación térmica, contracción por enfriamiento, fluctuaciones de presión o pérdida de precarga en los pernos, el PTFE sólido puede no compensar automáticamente dichas condiciones, como sí lo haría un anillo de sellado de caucho.

6.2 No adecuado para sellos dinámicos de alta frecuencia

El PTFE en sí tiene baja fricción, pero los anillos elásticos de PTFE sólido carecen de rebote elástico; los datos indican que este rebote insuficiente descarta esencialmente su uso como junta dinámica.

Si se trata de un vástago de válvula, una varilla de pistón, un eje giratorio, un pistón de cilindro o una posición dinámica similar, se recomienda considerar más bien juntas labiales de PTFE, juntas con resorte de carga, rellenos, juntas combinadas o materiales compatibles, en lugar de usar directamente anillos elásticos de PTFE sólido.

6.3 Instalación y ranura: requisitos más exigentes

El PTFE sólido no es adecuado para instalaciones con gran estiramiento; los datos recomiendan su uso preferentemente como junta para conexiones de brida o placas de cubierta, y advierten que la instalación en ranuras cerradas suele estar más restringida, requiriéndose normalmente un control estricto de la cantidad de compresión.

Por lo tanto, no se recomienda usar anillos elásticos de PTFE sólido en ranuras cerradas profundas, ni en posiciones donde deban forzarse sobre roscas o hombros de ejes, ni utilizar herramientas afiladas para palanquearlos.

7. Tabla comparativa entre ambos

8. Recomendaciones de aplicación industrial

Industria química:

Priorizar los anillos tóricos encapsulados en FEP/PFA para el cuerpo de bombas, válvulas, carcasas de filtros, recipientes de reacción, uniones de tuberías y otras posiciones de sellado estático similares, especialmente en condiciones operativas con cambios frecuentes de ácidos, álcalis o disolventes. Si la estructura del equipo presenta bridas planas, tapas, puertos de inspección o espacios de instalación abiertos, y la fuerza de compresión es suficiente, se pueden seleccionar anillos tóricos de PTFE sólido.

Industria alimentaria:

Los anillos tóricos encapsulados en FEP/PFA son adecuados para superficies limpias que requieren higiene, baja adherencia y bajo rozamiento, y donde el material aún necesita compensación elástica, como en cartuchos, válvulas y equipos de filtración. Los anillos tóricos de PTFE sólido son adecuados para tapas estáticas, bridas o escenarios en los que no se desea que los componentes de caucho entren en contacto con la parte del producto.

Industria Farmacéutica:

Si la fiabilidad del sellado requiere elasticidad y, tras la limpieza/esterilización, sigue siendo necesaria una recuperación, normalmente se prioriza la junta tórica encapsulada; si el cliente exige extracción ultra baja, núcleo sin caucho y contacto de alta pureza, el sellado se limita a la compresión estática, por lo que deben considerarse juntas tóricas sólidas de PTFE.

Industria de válvulas:

La tapa de válvula, la tapa final y el perímetro del asiento de válvula suelen sellarse estáticamente con juntas tóricas encapsuladas en FEP/PFA o con juntas tóricas sólidas de PTFE; en el vástago de válvula, el eje giratorio y las posiciones de apertura/cierre frecuentes no deben utilizarse simplemente estos dos tipos de juntas tóricas, sino que debe reconsiderarse la selección del diseño de sellado dinámico.

9. Regla mnemotécnica para la selección

Puede emplearse esta lógica para comunicarse con clientes del sector químico:

Primera pregunta: ¿Existe movimiento relativo?

Si hay movimiento alternativo de alta frecuencia, rotación o fricción con partículas abrasivas, deben usarse con precaución tanto las juntas tóricas encapsuladas como las juntas tóricas sólidas de PTFE; se prioriza un sellado dinámico especializado.

Segunda pregunta: ¿Se necesita compensación elástica?

Cuando se requiere rebote, sellado a baja presión, compensación de ciclos térmicos y tolerancia a errores de ensamblaje, se prioriza la junta tórica encapsulada en FEP/PFA.

Tercera pregunta: ¿Se trata únicamente de un sellado estático en cara final?

Si se trata de una brida, placa de cubierta, puerto de inspección o ranura abierta, y la fuerza de compresión es suficiente, es factible utilizar una junta tórica sólida de PTFE.

Cuarta pregunta: ¿La temperatura se aproxima a 200 °C o supera dicha temperatura?

A temperaturas convencionales, la encapsulación en FEP resulta más económica; en aplicaciones de alta temperatura, ciclos térmicos o limpieza más exigente, se prioriza la encapsulación en PFA.

Quinta pregunta: ¿Seleccionar VMQ o FKM para el núcleo?

VMQ se selecciona cuando la fuerza de compresión es baja, la temperatura es baja y se requiere equipamiento limpio; FKM se selecciona cuando se prioriza la resistencia a la deformación permanente por compresión, la compatibilidad con aceites/disolventes y la estabilidad a largo plazo.
