အဓိက နိဂုံးချုပ်ချက်က အများဆုံးသုံးပြီး အကြံပြုတဲ့ နည်းလမ်းက O-ring အရွယ်အစားက ID × CS ဖြစ်ပါတယ် "အတွင်းဘက်အလျား × အလျားဖြတ်/ကြိုးအလျား"

ဥပမာ "20×2.4" ကို အခြားနည်းဖြင့် မသတ်မှတ်ထားပါက ID = 20 mm, CS = 2.4 mm, OD = 20 + 2×2.4 = 24.8 mm ဟု ယေဘုယျအားဖြင့် နားလည်သင့်သည်။ ဒါပေမဲ့ ဝယ်ယူမှု၊ ရောင်းချမှု၊ QC တို့က ဒါကို "ID 20.00 × CS 2.40 mm, OD reference 24.80 mm, xx စံ / ပုံဆွဲမှုတစ်ခုချင်း အလျှော့ပေးမှု" အဖြစ် အကောင်းဆုံး ရေးသားထားသင့်ပါတယ်။ ISO 3601-1:2012 ၏ သက်ရောက်မှုအကန့်အသတ်တွင် O-ring ၏ အတွင်းဘက်အလျား၊ အလျားဖြတ်၊ ခွင့်ပြုချက်နှင့် အရွယ်အစားကုဒ်များ ပါဝင်သည်။ ISO စာမျက်နှာတွင် ဤဗားရှင်းကို လက်ရှိတွင် သက်ရောက်မှုရှိသည့်အတိုင်း ပြထားသည်။ ပြည်တွင်း GB/T 3452.1-2005 သည်လည်း ဤ "အ

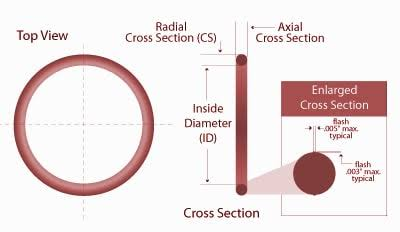

၁။ ID, OD, CS ကို နားလည်ရန်အတွက် ပုံကြမ်းတစ်ခု

အပေါ်က မြင်ကွင်းက O-ring က စက်ဝန်းတစ်ဝိုက်ပါ။

OD (အပြင်ဘက်အလျား) သည်ကြိုး၏အပြင်ဘက်အနားဖြစ်သည်; ID (အတွင်းဘက်အလျား) သည်ကြိုး၏အတွင်းဘက်အနားဖြစ်သည်

ဖြတ်ကုန်းအယူအဆ - CS = ဖြတ်ကုန်း = ဖြတ်ကုန်းအချင်း = ဝိုင်ယာအချင်း = စထရန်ဒ်အချင်း

ပြောင်းလဲမှုဆက်နှုပ်မှု - OD = ID + 2 × CS; ID = OD - 2 × CS; CS = (OD - ID) ÷ 2

အများပါးသုံးသည့် O-ring ပစ္စည်းတွင် အရွယ်အစားကိုဖော်ပြရာတွင် ID၊ CS၊ OD ဟူသော သင်္ကြန်းသုံးခုကို အသုံးများပါသည်။ ID သည် အတွင်းသို့မှုန်းအချင်းဖြစ်ပြီး CS သည် ဖြတ်ကုန်းအချင်းဖြစ်ပါသည်။ OD သည် အပြင်ဘက်အချင်းဖြစ်ပြီး ID + 2×CS ဖြင့် တွက်ချက်နိုင်ပါသည်။

၂။ အရေးကြီးသော အက်စ်ပေးသုံးခု

O-ring ၏ အပိတ်သည် တပ်ဆင်ပြီးနောက် ဖိအားပြောင်းလဲမှုအပေါ် မူတည်ပြီး CS သည် ဖိအားပမာဏကို သက်ရောက်စေသည် ID သည် ဆွဲဆန့်ခြင်းနှင့် တပ်ဆင်မှုအခြေအနေကို သက်ရောက်စေသည် tolerance သည် "အပိုအချက်အလက်" မဟုတ်ဘဲ အပိတ်ကောင်း၊ တပ်ဆင်နိုင်၊ မကောင်း၊ အလွန်အကျွံ ဖိအား

၃။ အများဆုံးသုံးသော အမှတ်အသား: ID × CS

စံအမြင်

20 × 2.4 = အတွင်းဘက်အလျား 20 mm × အလျားဖြတ် 2.4 mm

တွက်ချက်ခြင်း

ID = ၂၀.၀ မီလီမီတာ၊ CS = ၂.၄ မီလီမီတာ၊ OD = ID + ၂ × CS = ၂၀.၀ + ၂ × ၂.၄ = ၂၄.၈ မီလီမီတာ။ ဒီတော့ 20×2.4 အတွက် OD ကိုးကားတဲ့ တန်ဖိုးက 24.8 mm ပါ။

၄။ အသုံးများသော သင်္ကြန်းများနှင့် စွန်းထွက်မှုအကဲဖြတ်ခြင်း

၅။ အပြင်အရွယ်အစား (OD) ကို မှန်းခြင်းမပြုရ — ဖော်မူလာကို အသုံးပြုရမည်

အရှေ့သို့ပေးပို့ခြင်း

OD = ID + 2 × CS။ ဥပမာ — 20×2.4 → OD = 20 + 2×2.4 = 24.8 mm။

ပြန်လည်ပေးပို့ခြင်း

ဖောက်သည်က OD 20 နှင့် ဝိုင်ယာအထူ 2.4 ဟု ဖော်ပြပါက ID = OD - 2 × CS = 20 - 2×2.4 = 15.2 mm ဖြစ်မည်။ ဤသည်နှင့် "ID 20 × CS 2.4" သည် အပြည့်အဝကွဲပါသည်။

ID နှင့် OD မှ CS ကိုရှာဖွေခြင်း

အကယ်၍ ပုံထွင်းမှုတွင် ID = 20 mm၊ OD = 25 mm ဟုဖော်ပြထားပါက CS = (OD - ID) ÷ 2 = (25-20)÷2 = 2.5 mm ဖြစ်သည်။ ဤသည်မှာ 2.4 mm အချောင်းအနှစ်သည်မဟုတ်ဘဲ 2.5 mm အချောင်းအနှစ်ဖြစ်သည်။

၆။ ဝယ်ယူရေးဌာနသည် "20×2.4" ဟုသာရေးသွင်းခြင်းမပြုရသည့်အကြောင်းရင်း

"20×2.4" ဟုသာဖော်ပြခြင်းဖြင့် အမည်အများအားဖြင့်သာ ဖော်ပြထားပြီး အနည်းဆုံးအောက်ပါအချက်များကို လုံးဝဖော်ပြမထားပါ။

ISO 3601-1:2012 ၏ အကုန်အကာအတွင်း အို-ရင်း၏ အတွင်းသေးသေး၊ ဖြတ်ကားအပိုင်း၊ အရွယ်အစား အမှားအမှန်နှင့် ဒက်ရှ်နံပါတ်များကို သတ်မှတ်ထားပါသည်။ တိုင်းပိုင်း GB/T 3452.1-2005 စံနှုန်း၏ စာမျက်နှာမှာ စံနှုန်း၏ အမည်မှာ "ဟိုက်ဒရောလစ်နှင့် ပိုင်မောတစ်အတွက် O-ရင်း ပိတ်ဆို့မှု အပိုင်း (၁) - အရွယ်အစားများနှင့် အမှားအမှန်များ" ဖြစ်ကြောင်း ဖော်ပြထားပါသည်။ ထိုစံနှုန်းသည် ISO 3601-1:2002 ကို အခြေခံ၍ ပြန်လည်ပြုပြင်ထားခြင်းဖြစ်ကြောင်း မှတ်ချက်ပေးထားပါသည်။

၇။ အရွယ်အစား အမှားအမှန်များကို အဘယ်ကြောင့် အလွန်အရေးကြီးသောကြောင့်

O-ring သည် သာမန် loop မဟုတ်ဘဲ အပ်ချုပ်မှုတစ်ခု ဖန်တီးရန်အတွက် တပ်ဆင်ပြီးနောက် ဖြစ်ပေါ်လာသော ဖိအား၊ ဆန့်ထုတ်ခြင်းနှင့် ကျောရိုးအလိုက်ကို အားကိုးသည်။ CS သည် သေးလွန်းပါက ဖိအားပမာဏ မလုံလောက်နိုင်ပြီး လွယ်လွယ်ကူကူ လွင့်ထွက်နိုင်သည်။ အလွန်ကြီးမားပါက စုစည်းရန် ခက်ခဲနိုင်၊ အလွန်အကျွံ ပွတ်တိုက်မှုရှိနိုင်၊ ဖြတ်တောက်ခံရ၊ ထုတ်ထုတ်ခံရ၊ သက်တမ်းတိုစေနိုင်သည်။ ID သည်သေးလွန်းပါက အလွန်အကျွံဆန့်နိုင်ခြင်း၊ ဖြတ်တောက်မှုကို ပါးစေခြင်းနှင့် ဖိအားနှုန်းနှင့် တံဆိပ်သက်တမ်းကို သက်ရောက်စေသည်။ ID သည်ကြီးလွန်းပါက ချော့ချခြင်း၊ ကွေးခြင်း၊ သို့မဟုတ် မတည်ငြိမ်စေနိုင်သည်။

QC ဟာ "20.2.4" နီးတဲ့ တိုင်းတာတဲ့ တန်ဖိုးကို ကြည့်ရုံတင်မကဘူး အောက်ပါ ယုတ္တိကို သုံးပြီး အကဲဖြတ်သင့်တယ်- အမည်မပါ အတိုင်းအတာ + သတ်မှတ်ထားတဲ့ စံနှုန်း/ဆွဲခြင်း အလျှော့အလျှော့ = လက်ခံမှု အကွာအဝေး။ ဥပမာ: ဝယ်ယူမှုအချက်အလက်: ID 20.00 × CS 2.40 mm; ခွင့်ပြုချက်: ပုံဆွဲ / GB / T / ISO / AS568 / ကုမ္ပဏီစံနှုန်းတစ်ခုချင်းစီ; QC ဆုံးဖြတ်ချက်: လက်တွေ့တိုင်းတာသော ID နှင့် CS တို့သည် သက်ဆိုင်ရာ ခွင့်ပြုချက်အကွာအဝေးအတွင်းသို့ ကျရောက်သည်မဟုတ်လား

သဘောတူညီတဲ့ သည်းခံမှုမရှိရင် ဝယ်ယူမှု၊ ရောင်းချမှု၊ QC တို့ဟာ မတူညီတဲ့ အဓိပ္ပါယ်ကောက်ယူမှု သုံးခုရှိလိမ့်မယ်။ ဝယ်ယူမှုက "အသင့်လောက်နီးစပ်တယ်" လို့ထင်တယ်၊ စံအစိတ်အပိုင်းအရောင်းအဝယ်တွေအရောင်း၊ အရောင်ဆွဲခြင်း (သို့) အရင်အတွေ့အကြုံအရ Q ဒါက စစ်ဆေးမှု/ဆက်သွယ်ရေး ကုန်ကျစရိတ်မြင့်မားတဲ့ အဓိကရင်းမြစ်ပါ။

၈။ တိုင်းတာမှုအမှားများ၏ အရင်းအမြစ်များ

တိုင်းတာသည့်အခါ O-rings အဖြစ်များသော နည်းလမ်းများတွင် CS၊ ID၊ OD တို့ကို ဗာနီယာကာလီပါ (သို့) ဒစ်ဂျစ်တယ်ကာလီပါဖြင့် အနည်းငယ်သာ ဖိပေး၍ တိုင်းတာခြင်းဖြစ်ပါသည်။ တိုင်းတာမှုတွင် အကောင်းဆုံးအားဖြင့် အကြိမ်များစွာ တိုင်းတာပြီး ပျမ်းမျှတန်ဖိုးကို ယူရန် လိုအပ်ပါသည်။ ရောင်းရှေးများကို ဖိမှုဖြင့် ပုံပေါ်လာစေခြင်းကို ရှောင်ရှားရန် လိုအပ်ပါသည်။ အသုံးပြုပြီးသော၊ ပုံပေါ်နေသော (သို့) ရှည်လာသော အစိတ်အပိုင်းများကြောင့် တိုင်းတာမှုမှာ မတိကျမှုများ ဖြစ်ပေါ်လာနိုင်ကြောင်း သတိပြုရန် လိုအပ်ပါသည်။

၉။ ဝယ်ယူရေးအခန်းကဏ္ဍ - အကောင်းဆုံး မေးမှုမှတ်သားမှု

အကြံပြုခြင်းမရှိပါ

"O-ring ၂၀×၂.၄၊ အမည်းရောင်၊ ၁၀၀၀ ခု" ပြဿနာ - ID/OD၊ ယူနစ်၊ ခွင့်လွင့်ချက်၊ ပစ္စည်း၊ မာက်ခြင်း၊ စံသတ်မှတ်ချက် သို့မဟုတ် အသုံးပြုမှုကို ဖော်ပြထားခြင်းမရှိပါ။

အကြံပြုသည်။

ထုတ်ကုန်: O-ring အတိုင်းအတာ: ID 20.00 mm × CS 2.40 mm OD: ID + 2 × CS ဖြင့် တွက်ချက်ထားသော 24.80 mm ကို ရည်ညွှန်းချက်အဖြစ်သာ သတ်မှတ်ထားသည်။ အရွယ်အစားအလိုက် ကွာခြားချက်: ISO 3601 / GB/T 3452.1 / AS568 / ပုံဆွဲချက်လိုအပ်ချက်အရ၊ ပေးသွင်းသူက အတည်ပြုရမည်။ ပစ္စည်း: NBR / FKM / EPDM / VMQ / အခြား မာကျောမှု: 70 Shore A သို့မဟုတ် ပုံဆွဲချက်တစ်ခုချင်းစီ အရောင်: အနက်ရောင် ပမာဏ: ၁၀၀၀ ပဲ အသုံးပြုမှု: တည်ငြိမ်သော တံဆိပ် / လှုပ်ရှားသော တံဆိပ် / ရေအား / လေအား / ဆီခံ / အပူချိန်မြင့် / အစားအစာ အဆင့် စသည်တို့ QC လိုအပ်ချက်: အရွယ်အစား အစီရင်ခံစာ / ပစ္စည်းလက်မှတ် / အစုလိုက် ခြေရာခံနိုင်မှု / အပြင်အဆင် စစ်ဆေးမှု စံနှုန်းကိုပေးပါ။

ဝယ်ယူခြင်း အတည်ပြုချက် စာသား

"ဤသတ်မှတ်ချက်သည် "အပြင်ဘက်အလျား 20 mm × သိုင်းအလျား 2.40 mm မဟုတ်ဘဲ" "အတွင်းဘက်အလျား ID 20.00 mm × အလျားဖြတ် CS 2.40 mm" အတွက်ဖော်ပြထားကြောင်း အတည်ပြုပါ။ OD အညွှန်းတန်ဖိုးက ၂၄.၈၀ မီလီမီတာပါ။ သက်ဆိုင်ရာ စံနှုန်း၊ အရွယ်အစား ကန့်သတ်ချက်၊ ပစ္စည်းနှင့် မာကျောမှုကိုလည်း ဖော်ပြပါ။"

၁၀ ။ ရောင်းချမှုအခန်းကဏ္ဍ: ကိုးကားမတင်မီ ပြန်မေးသင့်သော မေးခွန်း ၅ ခု

ဖောက်သည်က ပြောသည် - "ကျွန်တော့်အတွက် ၂၀×၂.၄ အို-ရင်း (O-ring) လိုအပ်ပါသည်။" ရောင်းချသူမှ တိုက်ရိုက်စျေးနှုန်းပေးခြင်းမပြုရ။ အတည်ပြုရန် -

၂၀ သည် အတွင်းသေးသေး (ID) ဖြစ်ပါသလား၊ အပြင်သေးသေး (OD) ဖြစ်ပါသလား။

အကြံပြုထားသော အဖြေ - "ပုံမှန်အားဖြင့် ID ၂၀ × CS ၂.၄ မီလီမီတာ ဟု နားလည်ထားပါသည်။ OD သည် အနီးစပ်ဆုံး ၂၄.၈ မီလီမီတာ ဖြစ်ပါသည်။ အတည်ပြုပေးပါ။"

ယူနစ်သည် မီလီမီတာ (mm) ဖြစ်ပါသလား၊ အင်ခ် (inch) ဖြစ်ပါသလား။

ဒေသတွင်း လွတ်လပ်စွာ အမှာစာများသည် အများအားဖြင့် mm ဖြစ်ပါသည်။ သို့သော် နိုင်ငံခြားမှ တင်သွင်းသော စက်ပစ္စည်းများနှင့် AS568 စံနှုန်းများတွင် အင်ခ် (inch) ပါဝင်နိုင်ပါသည်။

လိုအပ်သော စံနှုန်း သို့မဟုတ် ခွင့်လွှတ်မှု (tolerance) သည် အဘယ်နည်း။

GB/T 3452.1, ISO 3601, AS568, JIS, ဖောက်သည်၏ ပုံပေါ်တွင် ဖော်ပြထားသော စံနှုန်း သို့မဟုတ် ကုမ္ပဏီ၏ စံနှုန်း။

ပစ္စည်းအမျိုးအစားနှင့် မာကြမ်းမှု (hardness) သည် အဘယ်နည်း။

NBR 70A, FKM 75A, EPDM 70A စသည်တို့ကို ရောစပ်မသုံးရ။

အသုံးပြုမည့် အခြေအနေ (application scenario) သည် အဘယ်နည်း။

စတက်တစ် ဆီလ်၊ ရီစီပရိုကေတင်း မြှုပ်သွေးခြင်း၊ ရိုတေရီ၊ ဟိုင်ဒရောလစ် အမြင့်ဖိအား၊ ဗက်ကျူမ်၊ အစားအစာ၊ စတီမ်၊ အင်ဓနာ၊ ရေခဲခြင်းအတွက် အသုံးပြုသည့် အေဂျင့်များ စသည်ဖြင့် ပစ္စည်းနှင့် ခွင့်လွှတ်ခံနိုင်မှု အကြံပေးချက်များကို ထိခိုက်စေနိုင်ပါသည်။

ရောင်းအား ကုန်စည်စာရင်း အကြံပေးချက် - ကုန်စည်အသေးစိတ်အချက်အလက်များ - O-ring၊ ID ၂၀.၀၀ × CS ၂.၄၀ mm၊ OD အညွန်း ၂၄.၈၀ mm။ ပစ္စည်း၏ မှုန်းခွဲမှု - NBR ၇၀ Shore A။ အရွယ်အစား ခွင့်လွှတ်ခံနိုင်မှု - ပေးသောသူ၏ စံနှုန်း / ISO 3601 / ဖောက်သည်၏ ပုံပေါ်တွင် ဖော်ပြထားသည့်အတိုင်း။ မှတ်ချက် - အထက်ဖော်ပြပါ အရွယ်အစားများကို "အတွင်းသေးသေး × ဖြတ်ကြောင်း" ဟု ဖော်ပြထားပါသည်။ "အပြင်သေးသေး × ဖြတ်ကြောင်း" ဟု မဟုတ်ပါ။

၁၁။ အရည်အသွေးထိန်းချုပ်ရေး (QC) အခန်းကဏ္ဍ - ဝင်လာသော စစ်ဆေးမှုကို မည်သို့ ဆုံးဖြတ်မည်နည်း

အရည်အသွေးထိန်းချုပ်ရေး (QC) အဖွဲ့သည် အရေးကြီးဆုံးအဖြစ် အောက်ပါအရွယ်အစားများကို တိုင်းတာပါသည်။

အရေးအကြီးဆုံးမှ အရေးနည်းဆုံးအဖြစ် - ID (အတွင်းသေးသေး)၊ CS (ဖြတ်ကြောင်း)/ ဝိုင်ယာအရွယ်အစား။ OD ကိုလည်း တိုင်းတာနိုင်သော်လည်း အများအားဖြင့် အညွန်းအဖြစ် သို့မဟုတ် အတည်ပြုခြင်းအဖြစ်သာ အသုံးပြုသင့်ပါသည်။ အကြောင်းမှာ OD သည် ID နှင့် CS တို့ကို ပေါင်းစပ်၍ ရရှိသည့် တန်ဖိုးဖြစ်ပါသည်။ OD = ID + 2 × CS

QC မှတ်ချက်: O-ring တစ်ခုတည်းအတွက် အနည်းဆုံး နေရာများစွာကို တိုင်းတာဖို့ အကြံပြုပါတယ်။ အထူးသဖြင့် CS ကိုပါ။ CS တစ်ခုမှာ 2.38 နဲ့ အခြားတစ်ခုမှာ 2.45 ဆိုရင် ဒါကို range (သို့) ပျမ်းမျှအဖြစ် မှတ်တမ်းတင်ပြီး ကုမ္ပဏီစစ်ဆေးမှု သတ်မှတ်ချက်အရ အကဲဖြတ်သင့်ပါတယ်။ အသုံးပြုထားသော သို့မဟုတ် ဖြုတ်ချထားသော အစိတ်အပိုင်းများအတွက် တိုင်းတာထားသော အရွယ်အစားမှ မူလသတ်မှတ်ချက်များကို တိုက်ရိုက် ပြန်လည်မပြင်ဆင်ပါ- ဤသည်မှာ ကျွဲရိုး အရွယ်အစား၊ ပုံဆွဲခြင်းနှင့် အသုံးပြုမှုပတ်ဝန်းကျင်နှင့် ပေါင်းစပ်သင့်သည်။

၁၂။ သတ်မှတ်ချက် ကုဒ်များကို အသုံးပြုပုံ

အချက်အလက်အချက်အလက်ကုဒ်ရဲ့ လုပ်ဆောင်ချက်က ဆက်သွယ်ရေး ကုန်ကျစရိတ်ကို လျှော့ချဖို့ပါ၊ ဒါပေမဲ့ နှစ်ဖက်စလုံးက တူညီတဲ့ စံစနစ်ကို သုံးတာပါ။

AS568 သည် အမေရိကန်နိုင်ငံရှိ ကုမ္ပဏီများအတွက် အသုံးများသော O-ring အရွယ်အစား ရည်ညွန်းစနစ်ဖြစ်ပါသည်။ ပတ်သက်သော ပစ္စည်းများတွင် ၎င်း၏ အရွယ်အစားစံသတ်မှတ်ချက်ကို SAE မှ ထုတ်ပြန်ထားပြီး ဒက်ရှ်နံပါတ်ဖြင့် အတွင်းအလျား (ID)၊ ဖြတ်ကားအလျား (CS)၊ ခွင့်လွင့်မှုနှင့် အသိအမှတ်ပြုမှုကုဒ်ကို သတ်မှတ်ပါသည်။

၁၃။ အများဆုံး အမှားအမှင်ဖြစ်လေ့ရှိသော ဆက်သွယ်ရေး အခြေအနေ သုံးများ

အခြေအနေ ၁။ ID×CS ကို OD×CS အဖြစ် မှားယွင်းစွာ ဖတ်မိခြင်း

ဖောက်သည်လိုချင်သည် - ၂၀×၂.၄။ ပေးသွေးသူက ID×CS အတိုင်း ပို့သည် - ID = ၂၀၊ CS = ၂.၄၊ OD = ၂၄.၈။ သို့သော် ဖောက်သည်သည် အမှန်တကယ် လိုချင်သည်မှာ OD = ၂၀၊ CS = ၂.၄၊ ID = ၁၅.၂ ဖြစ်ပါသည်။ ရလဒ် - အားလုံးအမှားဖြစ်သော အရွယ်အစား။

ဖြေရှင်းနည်း အကောက်ခံမှုအားလုံးတွင် ID၊ OD နှင့် CS တို့ကို ရှင်းလင်းစွာဖော်ပြရမည်။

အခြေအနေ (၂) - အဟောင်းအစိတ်အပိုင်းကိုသာ တိုင်းတာ၍ အမှာယူခြင်း

အဟောင်း O-ring သည် အောက်ပါအတိုင်း ဖြစ်နိုင်ပါသည် - ဖောင်းလာခြင်း၊ အသက်များခြင်း၊ အမြဲတမ်းဖိအားပေးထားခြင်းကြောင့် ပုံသဏ္ဍာန်ပြောင်းလဲခြင်း၊ ဆွဲထားခြင်း၊ wear ဖြစ်ခြင်း၊ အလုံးစဥ်ဖောင်းခြင်း။ ရလဒ်အနေဖဲ့ အဟောင်းအစိတ်အပိုင်းကို တိုင်းတာထားသည့်တန်ဖိုးဖြင့် အသစ်အစိတ်အပိုင်းကို အမှာယူပါက အစိတ်အပိုင်းများကို တပ်ဆင်နိုင်မည်မဟုတ်သည့်အပြင် အစိတ်အပိုင်းများသည် အမှုအများအားဖြင့် အပိတ်အမှုအများအားဖြင့် မောင်းထုတ်နိုင်မည်မဟုတ်ပါ။

ဖြေရှင်းနည်း အဟောင်းအစိတ်အပိုင်းများသည် ကိုးကားရန်အတွက်သာ အသုံးပါသည်။ ထို့အပြင် groove dimension၊ စက်ပစ္စည်းအဆွဲပုံနှင့် စံနှုန်းအရ အရွယ်အစားဇယားတို့နှင့် ပေါင်းစပ်၍ ပြန်လည်စစ်ဆေးရမည်။

အခြေအနေ (၃) - အရွယ်အစားသာရေးပေးခြင်း၊ ခွင့်လွှတ်ချက်များကို မရေးပေးခြင်း

ဥပမော - ID ၂၀ × CS ၂.၄။ ခွင့်လွှတ်ချက်မရှိပါက အောက်ပါအရာများကို မသုံးသပ်နိုင်ပါ - ID ၂၀.၂၅ သည် လက်ခံနိုင်ပါသလား။ CS ၂.၃၁ သည် လက်ခံနိုင်ပါသလား။ OD ၂၄.၆၂ သည် လက်ခံနိုင်ပါသလား။ CS တန်ဖိုးတွင် ၀.၁၂ mm အထိ အမှုန်အမှုန်ပြောင်းလဲမှုကို ခွင့်ပြုပါသလား။

ဖြေရှင်းနည်း အမှာယူမှု၊ အကောက်ခံမှုနှင့် QC အားလုံးသည် ခွင့်လွှတ်ချက်အရင်းအမြစ်နှင့် ချိတ်ဆက်ထားရမည်။ အဆွဲပုံ၊ GB/T၊ ISO၊ AS568 သို့မဟုတ် ကုမ္ပဏီ၏ စံနှုန်းများဖြစ်သည်။

၁၄။ စာမျက်နှာအထက်နားတွင် တိုက်ရိုက်ထည့်သွင်းနိုင်သည့် အတိုချုပ်မှု

O-ring အရွယ်အစားများကို ပုံမှန်အားဖေး "အတွင်းသ diameter ID × ဖြတ်ကားအရွယ်အစား CS" ဟု ဖော်ပြလေ့ရှိပါသည်။ ဥပမါ ၂၀×၂.၄ ဟု ဖော်ပြသည့်အခါ အများအားဖေး ID ၂၀ mm၊ CS ၂.၄ mm ဖြစ်ပြီး အပြင်သ diameter OD = ၂၀ + ၂×၂.၄ = ၂၄.၈ mm ဖြစ်ပါသည်။ ဝယ်ယူခြင်းနှင့် စျေးနှုန်းထုတ်ပေးခြင်းအတွက် အပြည့်အစုံဖော်ပြရန် အကြံပေးပါသည်။ ဥပမါ ID ၂၀.၀၀ × CS ၂.၄၀ mm၊ OD အညွှန်း ၂၄.၈၀ mm၊ အတိုင်းအတာအမှားအမှားများကို ဆွဲထုတ်ပေးထားသည့် ပုံပေါ်တွင် သို့မဟုတ် စံနှုန်းအတိုင်း အတိုင်းအတာအမှားအမှားများကို အကောင်အထောက်ပြုပါသည်။ "၂၀×၂.၄" ဟု အတိုချုံ့၍သာ ဖော်ပြခြင်းကို ရှောင်ရှားပါ။ အကြောင်းမှာ အပြင်သ diameter × ဝိုင်ယာအရွယ်အစားဟု အမှားအမှားဖတ်မိပါက အတိုင်းအတာမှားယွင်းခြင်း၊ အရည်အသွေးဆိုင်ရာ ပဋိပက္ခများ သို့မဟုတ် စီမံကုန်သော အစိတ်အပိုင်းများ မှန်ကန်စွာ တပ်ဆင်နိုင်ခြင်းမရှိခြင်းတို့ ဖြစ်ပေါ်လာနိုင်ပါသည်။
